Реферат



М 70993

СССР

Класс 4g, 37

36о> 02

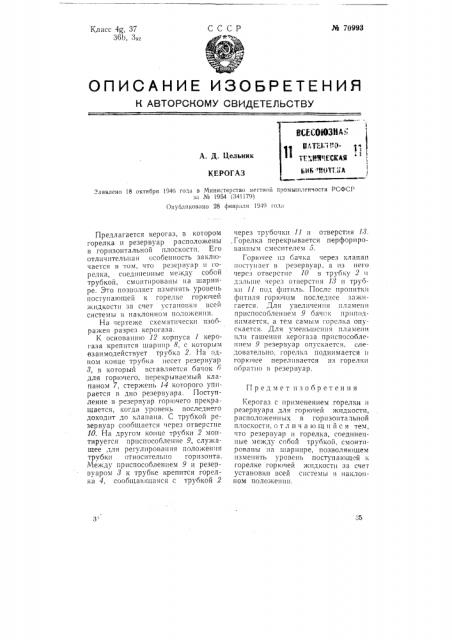

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Д. Цельник

КЕРОГАЗ

ВСЕСОЮЗН A."

l QATEI i1 ЭТЕ .Я%ЧЕСКАЯ ьць ЯЩf lqA

Ъ явлено 18 октября !946 голи в Министерство местной промышленчости РСФСР в» Л% 1954 134117Ч) 0(170ликоввно 28 (бврвля 104l ГО,1и

Предмет изобретения

Предлагается керогаз, в котором горелка и резервуар расположены в горизонтальной плоскости, Его отличительная особенность заключается в том, что резервуар и горелка, соединенные между сооой трубкой, смонтированы»а шарнире. Это позволяет изменять уровень поступакнцей к горелке горючей жидкости за счет установки всей системы в наклонном поло>кении.

На чертеже схематически изображен разрез керогаза.

К основанию 12 корпуса 1 керогаза крепится шарнир 8, с которым взаимодействует трубка 2. На одном конце трубка несет резервуар .>, в который вставляется оачок 6 для горючего, перекрываемый клапаном 7, стержеш 14 которого упирается в дно резервуара. Поступление в резервуар горючего прекращается, когда уровень последнего доходит до клапана. С трубкой резервуар сообщается через отверстие

10. На другом конце трубки 2 монтируется приспособление 9, служащее для регулирования положения трубки относительно горизонта.

Между приспособлением 9 и резервуаром 8 к трубке крепится горелка 4, соояцающаяся с труокой 2 через трубочки 11 и отверстия И.

Горелка перекрывается перфорированным смесителем 5.

Горючее из бачка через клапан поступает в резервуар, а из него через отверстн" 10 в труоку 2 и дальше через отверстия 18 и трубKI1 1l под фитиль. После пропиткп фитиля горючим последнее зажигается. Для увеличен и я ил а мен и приспособлением 9 бачок прппочнпмается, а тем самым горелка опускается. Для уменьшения пламени или гашения керогаза приспособлением 9 резервуар опускается, с>ледовательно, горелка поднимается и горючее переливается из горелки обратно в резервуар.

Керогаз с применением горелки и резервуара для горючей жидкости, расположенных в горизонтальной плоскости, отлич а ющи йся тем, что резервуар и ropeëêà„ñoeäènåíные между собой трубкой. смонтированы на шарнире, позволяющем изменять уровень поступающей к горелке горк>чей жидкости за счет установки всей системы в наклонном поло>кении.
