Способ получения образца для измерения магнитного момента

Способ получения образца для измерения магнитного момента

Иллюстрации

Показать все

Реферат



е и -л

t„>709979

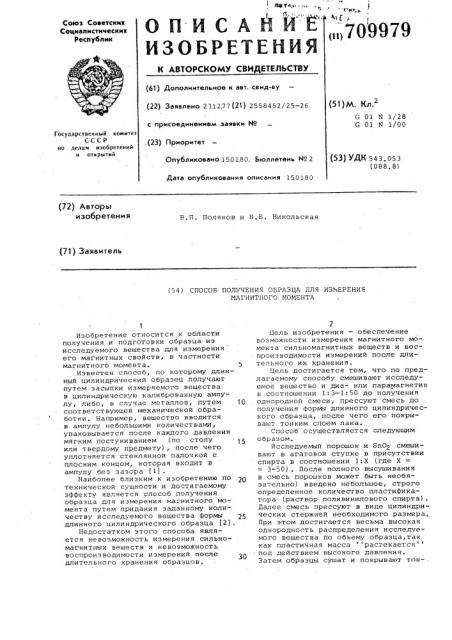

ОПИСАЙЙЕ

ИЗОБРЕТЕНИЯ

Союз Советскнк

Социалистических

Республик (61) Дополнительное к авт. саид-sy (51)М. Кл.2

G 01 N 1/28

G 01 N 1/00 (22) Заявлено 23.1277 (21) 2558452/25 — 26 с присоединением заявки М

Государственный комитет

СССР но делам изобретений и открытий. (23) Приоритет (53) УДК 543.053

{088. 8) Опубликовано 15.01,80. Бюллетень ¹ 2

Дата опубликования описания 150 1,80 (72) Авторы изобретения

В.П. Поляков и Н. Б. Никольская (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ ОБРАЗЦА ДЛЯ ИЗ. "ОПЕРЕНИЯ

ИАГНИТНОГО MOMEHTA

Изобретение относится к области получения и подготовки образца из исследуемого вещества для измерения

его магнитных свойств, в частности магнитного момента.

Известен способ, по которому длинный цилиндрический образец получают путем засыпки измеряемого вещества в цилиндрическую калиброванную ампулу, либо, в случае металлов, путем 10 соответствующей механической обработки. Например, вещество вводится в ампулу не большими количе ст вами, упаковывается после каждого давления мягким постукиванием (по столу или твердому предмету), после чего уплотняется стеклянной палочкой с плоским концом, которая входит в ампулу без зазора (1).

Наиболее близким к изобретению по технической сущности и до тигаемому эффекту является способ получения образца для измерения магнитного момента путем придания заданному количеству исследуемого вещества формы длинного цилиндрического образца {2).

Недостатком этого способа является невозможность измерения сильномагнитных веществ и невозможность воспроизводимости измерений после длительного хранения образцов.

Цель изобретения — обеспечение возможности измерения магнитного момента сильномагнитных веществ и воспроизводимости измерений после длительного их хранения.

Цель достигается тем, что по предлагаемому способу смешивают Исследуемое веще ст во и ди а- или пар ама гнети к в соотношении 1: 3-1: 50 до получения однородной смеси, прессуют смесь до получения формы длинного цилиндрического образца, после чего его покрывают тонким слоем лака.

Способ осуществляется следующим образом..

Исследуемый порошок и Sn02 смешивают в агатовой ступке в присутствии спирта в соотношении 1:Х (где X — 3-50) . После полного высушивания в смесь порошков может быть необязательно) введено небольшое, строго определенное количество пластификатора {раствор поливинилового спирта).

Далее смесь прессуют в виде цилиндрических стержней необходимого размера.

При этом достигается весьма высокая однородность распределения исследуемого вещества по объему образца,так как пластичная масса растекается под действием высокого давления.

Затем образцы сушат и покрывают тон- .

709979

Формула изобретения

Составитель П. Горяйнова

Кооректооо И, Муска

ЗакаЗ 8753/46

Тираж 1019 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва К-35 Ракшскаа наа. а. 4, 5

Филиал ППП Патент, г. Ужгород, ул. Проектная,4 ким слоем лака для предохранения о воздействия атмосферных условий °

Удельная плотность таким образом приготовленных образцов легко может быть измерена методом гидростатического взвешивания. Таким образом подготовленные образцы могут подвергать ся довольно длительному хранению беэ изменения свойств, что особенно важно в условиях производства для установления воспроизводимости или не. изменности технологического процесса

Пример. Ферритовый порошок (феррит марки 50СЧЗ) после предварительного обжига и раэбавитель (окись олова Бп03) перемешивают в агатовой ступке в зтиловом спирте в течение 15 мин при соотношении материал: разбавитель: спирт 1:10:10 (1 r:10 r:10 мл). Затем смесь порошков сушат в течение 1 ч в сушильном шкафу при 100-120 С и охлаждают в зксикаторе. Далее в смесь вводят пластификатор — 10%-ный раствор поливинилового спирта в количестве

10% от веса порошка. Смесь перемешивают и протирают через сито с сеткой 045. Строго отмеренные порции смеси (весом 1,2 r) прессуют под давлением 1500 г/см в виде цилиндрических стержней длиной 46+

Ю,1 мм и диаметром Зм0,02 мм. затем образцы сушат и покрывают тонким слоем свежего жидкого водоупорного цапонлака (вес лака 7-12 мг). Приготовленные таким образом образцы могут длительное время храниться на воздухе, транспортироваться без изменения свойств, неоднократно подвергаться измерениям. Их объем и плотность легко определяются методом гидростатического взвешивания.

Для проведения измерений нет необходимости использовать ампулы, так как образец может быть непосредственно укреплен на подвесе (приклеен) . Предлагаемый способ приготовления образца обеспечивает расширение пределов измерения магнитных моментов на ферри- и слабые ферромагнетики и допускает проведение измерений с высокой точностью в заводских условиях, что может способствовать производству новых видов материалов с высокой воспроиэводимостью свойств.

Способ получения образца для измерения магнитного момента иэ порошкообраэного вещества путем придания заданному количеству исследуемого вещества формы длинного цилиндрического образца, отличающийся тем, что, с целью обеспечения воэможности измерения магнитного момента сильномагнитных веществ и воспроизводимости измерений после длительно- . го их хранения, смешивают исследуемое вещество и диа- или парамагнетик в соотношении 1:3-1:50 до получения однородной смеси, прессуют смесь до получения формы длинного цилиндрического образца, после чего его покрывают тонким слоем лака.

Источники информации, принятые во внимание при экспертизе

З5 1. Н. Mikhail, F. ВасЫаг. Магнитная восприимчивость некоторых оптических соединений. Часть I, 1944, с. 590-592.

2. Патент США 3.657.641, 4О кл. 324 †4, 1973.
