Реферат

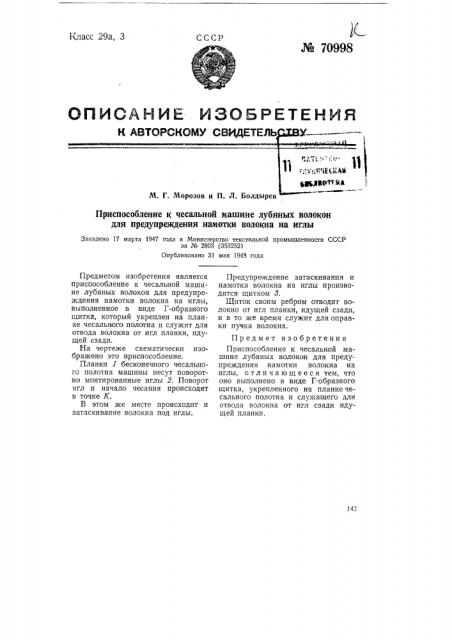

Класс 29а, 3

СССР

¹ 70998

Приспособление к чесальной малине лубяных волокон для предупреждения намотки волокна на иглы

Заявлено 17 марта 1947 года в Министерсгво текстильной промышленности СССР за № 2803 (353252) Опубликовано 31 мая 1948 года

143

Предметом изобретения является приспособление к чесальной машине лубяных волокон для предупреждения намотки волокна на иглы, выполненное в виде Г-образного щитка, который укреплен на планке чесального полотна и служит для отвода волокна от игл планки, идущей сзади.

На чертеже схематически изображено это приспособление.

Планки 1 бесконечного чесального полотна машины несут поворотно монтированные иглы 2, Поворот игл и начало чесания происходят в точке К.

В этом же месте происходит и затаскивание волокна под иглы.

Предупреждение затаскивания и намотки волокна на иглы производится щитком 8.

Щиток своим ребром отводит волокно от игл планки, идущей сзади, и в то же время служит для оправки пучка волокна.

Предмет изобретения

Приспособление к чесальной машине лубяных волокон для предупреждения намотки волокна на иглы, отличающееся тем, что оно выполнено в виде Г-образного щитка, укрепленного на планке чесального полотна и служащего для отвода волокна от игл сзади идущей планки.
