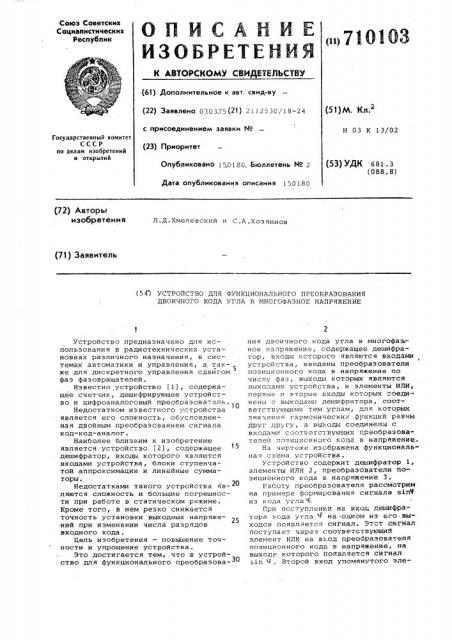

Союз Советских

Социалистических

Республик (щ71О1ОЗ (61) Дополнительное к авт. свид-ву (22) Заявлено 070375(21) 2112530/18-24 (51)М, Кл. с присоединением заявки Мо

Н 03 К 13/02

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет (53) УДК 681.3 (088. 8) Опубликовано 1501.80, Бюллетень ¹ 2

Дата опубликования описания 1501.80 (72) Авторы изобретения

Л.Д.Хмелевский и C ..А.Хозяинов (71) Заявитель (5 4) УСТРОЙСТВО ДЛЯ ФУНКЦИОНАЛЬНОГО ПРЕОБРАЗОВАНИЯ

ДВОИЧНОГО КОДА УГЛА В МНОГОФАЗНОЕ НАПРЯЖЕНИЕ

Устройство предназначено для использования в радиотехнических установках различного назначения, в системах автоматики и управления, а, так— же для дискретного управления сдвигом фаз фазовращателей.

Известно устройство (1), содержащее счетчик, дешифрирующее устройство и цифроаналоговый преобразователь.

Недостатком известного устройства является его сложность, обусловленная двойным преобразованием сигнала код-код-аналог.

Наиболее близким к изобретению является устройство, 2), содержащее дешифратор, входы которого являются входами устройства, блоки ступенчатой аппроксимации и линейные сумматоры.

Недостатками такого устройства яв-2О ляются сложность и большие погрешности при работе в статическом режиме.

Кроме того, в нем резко снижается точность установки выходных напряжений при изменении числа разрядов входного кода.

Цель изобретения — повышение точности и упрощение устройства.

Это достигается тем, что в устройство для функционального преобразования двоичного кода угла в многофаз; ное напряжение, содержащее дешифратор, входы которого являются входами устройства, введены преобразователи позиционного кода в напряжение по числу фаз, выходы которых являются выходами устройства, и элементы ИЛИ, первые и вторые входы которых соединены с выходами дешифратора, соответствующими тем углам, для которых значения гармонических функций равны друг другу, а выходы соединены с входами соответствующих преобразователей позиционного кода в напряжение

На IepT=-же изображена функциональная схема устройства.

Устройство содержит дешифратор 1, элементы ИЛИ 2, преобразователи позиционного кода в напряжение 3.

Работу преобразователя рассмотрим на примере формирования сигнала в1п кз кода угла т .

При поступлении на вход дешифратора кода утла на .одном из его.выходов появляется сигнал. Этот сигнал поступает череез соответствующий элемент ИЛИ на вход преобразователя позиционного кода в напряжение, на выходе которого появляется сигнал в1п Ч . Второй вход упомянутого эле710103

Формула изобретения

Составитель И.Хаэова

Техред Н.Бабурка Корректор Ю Макаренко

Редактор Т.Юрчикова

Заказ 8774/52 Тираж 995 Подписное

ЦНИИПИ Государственного комитета СССР пс делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул., Проектная, 4 мента ИЛИ подключен к выходу дешифратора, соответствующему углу 180 так как sin Ч = sin (180 — Ч ) . Поэтому при поступлении на вход дешифратора либо кода угла 1(, либо кода угла 180 — значение синуса на вью

5 хода преобразователя будет одним и тем же.

Преобразователь позиционного кода в напряжение может представлять собой реэистивный делитель напряжения, переключаемый сигналами с выходов элементов ИЛИ.

Формирование функции соя 9 из кода угла Ч происходит аналогично с тем ,отличием, что второй вход соответствующего элемента ИЛИ подключен к выходу дешифратора, соответствующему углу — Ч, так как cos(— g ) = cos P, Таким же образом можно формировать на выходе преобразователя гармонические функции с любыми начальными .фазами.

Описанное устройство по сравнению с известными проще, имеет более высокие точностные характеристики и может быть использовано при работе с 25 переменной разрядностью входного кода.

Устройство для функционального преобразования двоичного кода угла

H многофазное напряжение, содержащее дешифратор, входы которого являются входами устройства, о т л и ч а ю щ е е с я тем, что, с целью повышения точности и упрощения устройства, в него введены преобразователи позиционного кода в напряжение по числу фаз, выходы которых являются выходами устройства, и элементы ИЛИ, первые и вторые входы которых соединены с выходами дешифратора, соответствующими тем углам, для которых значения гармонических фукнций равны друг другу„ а выходы соединены с входами соответствующих преобразователей позиционного кода в напряжение.

Источники информации, принятые во внимание при экспертизе

1. Заявка ФРГ 92157243, кл. 21 а 4-8/01, 1974.

2. Авторское свидетельство СССР

9337931, кл. Н 03 К 13/02, 1972 (про тотип) .
