Реферат



;i.иФ,, е:н 1))

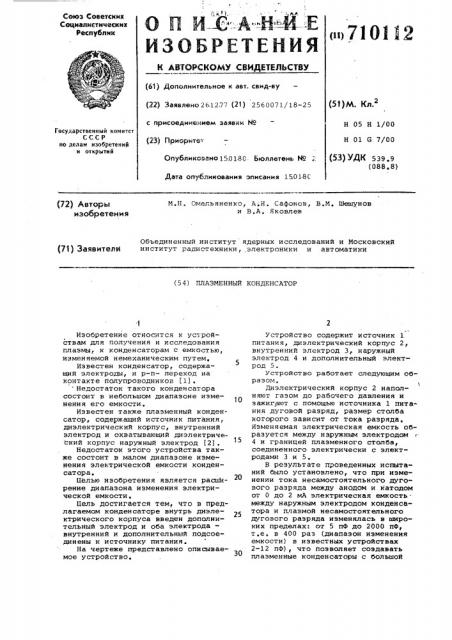

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик рл710112 (61) Дополнительное к авт. свид-ву (22) Заявлено 261277 (21) 2560071/18-25 с присоединением заявки ¹ (23) Приорите

Опубликовано 15.0 1.80. Бюллетень №

Дата опубликования описания 150180 (5 f ) M. Кл.

Н 05 Н 1/00

H 01 G 7/00 (53) УДК 539 ° 9 (088.8) Государственный комитет

СССР но делам изобретений и открытий (72) Авторы изобретения

M.Í. Омельяненко, A..H. Сафонов, В.М. Шешунов и В.А. Яковлев

Объединенный институт ядерных исследований и Московский (7)) Заявитесь|и институт радиотехники,,электроники и автоматики (54) ПЛАЗМЕННЫЙ КОНДЕНСАТОР

25

ЗО

Изобретение относится к устройствам для получения и исследования плазмы,. к конденсаторам с емкостью, изменяемой немеханическим путем, Известен конденсатор, содержащий электроды, и р-и- переход на контакте полупроводников (1) .

Недостаток такого конденсатора состоит в небольшом диапазоне изменения его емкости.

Известен также плазменный конденсатор, содержащий источник питания„ диэлектрический корпус, внутренний электрод и охватывающий диэлектрический корпус наружный электрод (2).

Недостаток этого устройства также состоит в малом диапазоне изменения электрической емкости конденсатора.

Белью изобретения является расширение диапазона изменения электрической емкости, Бель достигается тем, что в предлагаемом конденсаторе внутрь диэлектрического корпуса введен дополнительный электрод и оба электрода— внутренний и дополнительный подсоединены к источнику питания.

На чертеже представлено описываемое устройство.

Устройство содержит источник 1 питания, диэлектрический корпус 2, внутренний электрод 3, наружный электрод 4 и дополнительный электрод 5.

Устройство работает следующим образом.

Диэлектрический корпус 2 наполняют газом до рабочего давления и зажигают с помощью источника 1 питания дуговой разряд, размер столба которого зависит от тока разряда.

Изменяемая электрическая емкость образуется между наружным электродом

4 и границей плазменного столба, соединенного электрически с электродами 3 и 5.

В результате проведенных испытаний было установлено, что при изменении тока несамостоятельного дугового разряда между анодом и катодом от 0 до 2 мА электрическая емкость между наружным электродом конденсатора и плазмой несамостоятельного дугового разряда изменялась в широких пределах: or 5 пФ до 2000 пФ, т.е. в 400 раз (диапазон изменения емкости) в известных устройствах

2-12 пФ), что позволяет создавать плазменные конденсаторы с большой

710112

Формула изобретения

Составитель Н. Ермохин

Ре акт Л Батанова Те H.Бабурка Ко екто М Вигула

Заказ 8776/52 Тираж 885 Подписное

ПНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Ра ская наб

° 4 5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 емкостью и с динамическим диапазоном ее изменения в несколько сотен раз.

Плазменный конденсатор, содержащий источник питания, диэлектрический корпус, внутренний электрод и охватывающий диэлектрический корпус наружный электрод, о т л и ч а юшийся тем, что, с целью расширения диапазона изменения электрической емкости, внутрь диэлектрического корпуса введен дополнительный электрод и оба электрода-внутренний и дополнительный подсоединены к источнику питания.

Источники информации, принятые во внимание прч экспертизе

1. Справочник Полупроводниковые приборы . Изд. 2е НИИ Министерства электронной промышленности СССР, 1966 раздел 1.

2. Брандт А,А. Тихомиров И.В.Плазменные умножители частоты. Наука, 1974, с. 47 (прототип) .
