Приспособление для автоматического смазывания луженых трубок радиатора флюсом

Приспособление для автоматического смазывания луженых трубок радиатора флюсом

Иллюстрации

Показать все

Реферат



Класс 49h, ЗО

СССР

pjo 73932

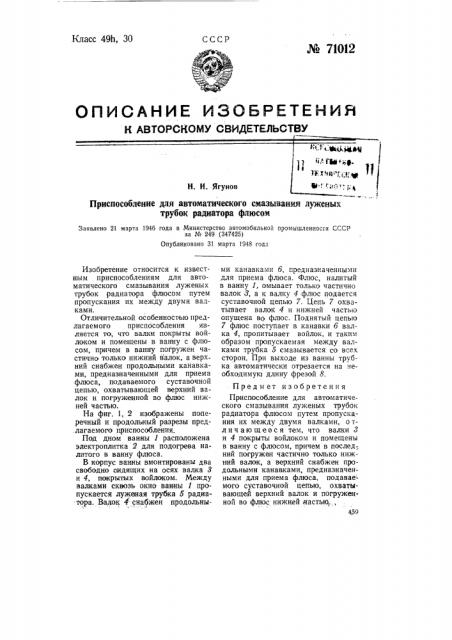

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСЙОМУ СВИДЕТЕЛЬСТВУ

Приспособлеиие для автоматического смазывания лужеиых трубок радиатора флюсом

Заявлено 21 марта 1946 года в Министерство автомобильной промышленности СССР за ЛЪ 249 (347425) Опубликовано 31 марта 1948 года ми канавками 6, предназначенными для приема флюса. Флюс, налитый в ванну 1, омывает только частично валок 8, а к валку 4 флюс подается суставочной цепью 7. Цепь 7 охватывает валок 4 и нижней частью опущена во флюс. Поднятый цепью

7 флюс поступает в канавки 6 валка 4, пропитывает войлок, и таким образом пропускаемая между валками трубка 5 смазывается со всех сторон. При выходе из ванны трубка автоматически отрезается на необходимую длину фрезой 8.

Изобретение относится к известным приспособлениям для автоматического смазывания луженых трубок радиатора флюсом путем пропускания их между двумя валками.

Отличительной особенностью предлагаемого приспособления является то, что валки покрыты войлоком и помещены в ванну с флюсом, причем в ванну погружен частично только нижний валок, а верх ний снабжен продольными канавками, предназначенными для приема флюса, подаваемого суставочной цепью, охватывающей верхний валок и погруженной во флюс нижней частью.

На фиг, 1, 2 изображены поперечный и продольный разрезы пред.лагаемого приспособления.

Под дном ванны 1 расположена электроплитка 2 для подогрева налитого в ванну флюса.

В корпус ванны вмонтированы два свободно оидящих на осях валка 3 и 4, покрытых войлоком. Между валками сквозь окно ванны 1 пропускается луженая трубка 5 радиатора. Валок 4.снабжен продольныПредмет изобретения

Приспособление для автоматического смазывания луженых трубок радиатора флюсом путем пропускания их между двумя валками, о тличающевся тем, что валки 8 и 4 покрыты войлоком и помещены в ванну с флюсом, причем в послед-. ний погружен частично только нижний валок, а верхний снабжен продольными канавками, предназначенными для приема флюса, подаваемого суставочной цепью, охватывающей верхний валок и погруженной во флюс нижней властью., 479
