Способ осветления воды

Способ осветления воды

Иллюстрации

Показать все

Реферат

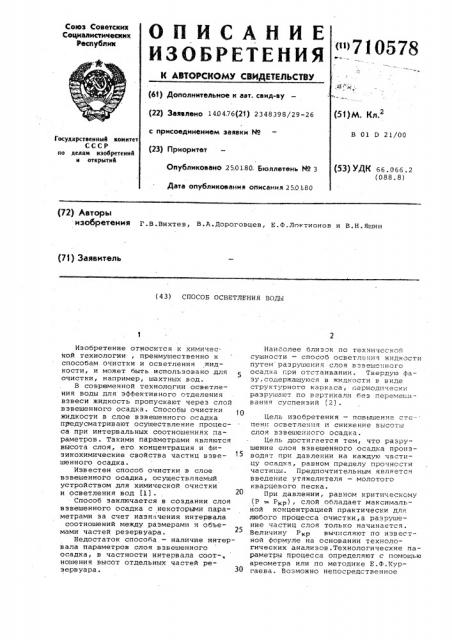

Союз Советских

Социалистических

Республик

<" 710578

Ж

«» (63) Дополнительное к аат. сеид-ву (22) Заявлено 1404.76(2)) 2348398/29-26 (51)М, Кл. с присоединением заивки М (23) Приоритет

В 01 D 21/00

Государствеииый комитет

СССР по делам изобретений и открытий

Опубликовано 2501.80. Бюллетень Мо 3

Дата опубликовании описания 280 1.80 (53) УДК 66 066.2 (088. 8) (72) Авторы

ИЗОбрЕТЕИИЯ Г.В.Вихтев, В.А.Дороговцев, Е. Ф.Локтионов и В. Н. Яшин (71) Заявитель (43) СПОСОБ ОСВЕТЛЕНИЯ ВОДЫ

Изобретение относится к химичесКой технологии, преимущественно к способам очистки и осветления жидкости, и может быть использовано для очистки, например, шахтных нод.

В современной технологии осветления воды для эффективного отделения взнеси жидкость пропускают через слой взвешенного осадка. Способы очистки жидкости в слое взвешенного осадка п1зедусматривают осуществление процесса при интервальных соотношениях параметров . Такими параметрами являются высота слоя, его концентрация и Фиэикохимические свойства частиц взвешенного осадка.

Известен способ очистки в слое взвешенного осадка, осуществляемый устройством для химической очистки и осветления вод (1) . 2()

Способ заключается в создании слоя взвешенного осадка с некоторыми параметрами за счет назн-:чения интервала соотношений между размерами ч объемами частей резервуара.

Недостаток способа — наличие интервала параметров слоя взвешенного осадка, в частности интервала соот-, ношения высот отдельных частей резервуара.

Наиболее близок по технической сущности — способ осветленич жидкости путем разрушения слоя взвешенного осадка при отстаивании. Твердую фазу,,содержащуюся в жидкости н виде структурного каркаса J"ериодически разрушают по вертикали без перемешивания суспенэий (2) .

Цель изобретения — повышение сте-. пени оснетления и снижение высоты слоя взвешенного осадка.

Цель достигается тем, что разрушение слоя взвешенного осадка производят при давлении на каждую частицу осадк, равном пределу прочности частицы. Предпочтительным является внедение утяжелителя — молотого кварцевого песка.

При давлении, равном критическому (Р = Р„Р), слой обладает максимальной концентрацией практически для любого процесса очистки,а разрушение частиц слоя только начинается.

Величину РКР нычисляют по иэнест-ной формуле на основании технологических анализон.Технологические параметры процесса определяют с помощью ареометра или по методике Е.Ф.Кургаева. Возможно непосредственное

710578

Таблица 2

ПродолжиКонцентрация, мг/л тельность опыта ч

2 408 230 155,0

4 364 250 143

5 71? 410 99, 7

0,62

0,60

0,86

8 410 420

65,6 0,84

16 678 600 j 22 0 0,82

Таблица130

Про- Ко дол- це жи- ра тель- ци ность мг опыта ч онцентация светенной оды, г/л

С ВысоОсЭ та слоя, 35

520

480 144 0,58

662 210,8 0,.68

570

98,8 0,79

780 45

470

345

62,2

0,82

800

520

93,5

0,82

1200

480

0,80

393

86,5

0,78

1520

0,80

560

112

Формула изобретения не связанное с подсчетами определение среднестатического значения гидродинамического давления в слое с помощью пьезометрических датчиков.

С введением утяжелителя увеличивается плотность частиц слоя взвешенного осадка и уменьшается его пористость.

Соответственно увеличению давления слоя уменьшается его высота при сохранении заданного эффекта осветления.

Пример 1. Производят очистку шахтной воды в модели осветления со взвешенным осадком 314 мм. Содержание взвеси в исходной воде 395-.

1350 мг/л; температура 4-5ОС;рН 8—

8,7; жесткость 3,95 мг-экв/л. Оптимал„,ая доза коагулянта (сульфата алю-15 миния) 150 мг/л; доза флоккулянта (полиакриламида) 1 мг/л.

Производят контроль за эффективностью осветления по конечному содержанию взвеси в осветленной воде в за"висимости от высоты слоя взвешенного осадка (его давления) .

Среднестатическая прочность частиц. взвешенного осадка, определенная по методике Е.Ф.Кургаева, 0,9 Па. Продал-25 жительность эксперимента 12-20 ч.

В табл. 1 приведены среднеарифметические результаты по 4-5 экспериментам.

Незначительное увеличение эффекта осветления с повышением высоты слоя взвешенного осадка объясняется некоторым улучшением распределения исходной б0 воды. Самая высокая эффективность осветления при толщине слоя 800 мм, Р = Р„р, Пример 2. Производят очистку шахтной воды по примеру 1. В исхоц- 65 ную воду, кроме коагулянта и флокуI лянта, добавляют молотый песок с размерами частиц 0,1-0,05 мм в количестве 200 мг/л. Результаты приведены в табл. 2.

10 645 400 90, 3 0,86

12 480 800 72,0 0,85

14 531 800 90,5 0,83

Как видно из таблицы, введение утяжелителя снижает высоту слоя взвеше нного осадка, улучшает качество осветления воды, распределение воды в слое и увеличивает удельную производительность устройства.

Предлагаемый способ может быть применен для регулирования очистки любой жидкости от маломутных и высокоцветных вод поверхностных источников до промстоков, содержащих значительные количества взвеси с развитой активной поверхностью; для динамического управления процессом очистки с широким применением элементов автоматики за счет постоянного контроля давления слоя и динамической его корректировки отведением избыточного осадка и изменением в дозировке утяжелителя.

Применение предлагаемого способа для очистки шахтных вод шахты Октябрьской ПОВУ позволяет увеличить эффективность очистки на 18-22% за счет сокращения высоты устройства, уменьшения объемов удаляемого осадка, сокращения расхода коагулянта.

1 . Способ осветления воды, включающий разрушение слоя взвешенного осадка при отстаивании, о т л и ч а ю шийся тем,.что, с целью

710578

Сос тав ит ель 1 . Лебедева

Редактор A.Ïàâëþê Техред М.Петко Корректор E° . Пукач

Заказ 8564/1 Тираж 809 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.,д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная,4

; повышения степени осветления и снижения высоты слоя взвешенного осадка, разрушение слоя взвешенного осадка производят при давлении на каждую vagтицы осадка, равном пределу прочности частицы. 5

2. Способ по п.1, О т л и ч а юшийся тем, что в воду вводят утяжелитель — молотый кварцевый песок.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 404775, кл. С 02 В 1/18, 1973.

2. Авторское свидетельство СССР

9 344876, кл. В 01 D 21/ОО. 1970.
