Устройство для нанесения покрытия на трубчатое полотно

Устройство для нанесения покрытия на трубчатое полотно

Иллюстрации

Показать все

Реферат



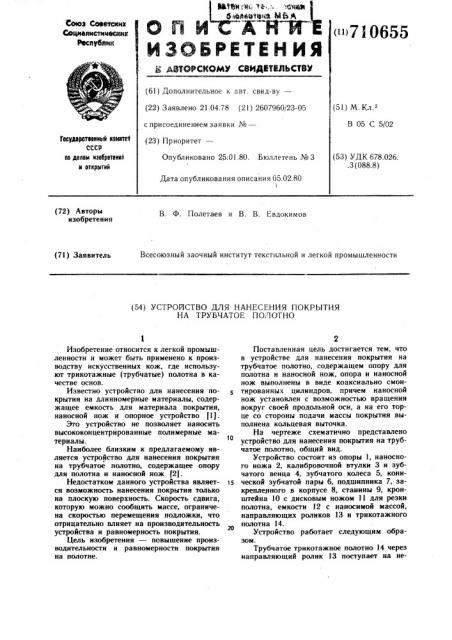

710655 (61) Дополнительное к авт. свид-ву— (22) Заявлено 21.04.78 (21) 2607960/23-05 с присоединением заявки №вЂ” (23) Приоритет— (51) М, К„.

В 05 С 5/02

Гесудерстееннмй немнтет ссср ее делам иэееретеннй н открытей

Опубликовано 25.01.80. Бюллетень № 3 (53) УДК 678.026..3 (088.8) Дата опубликования описания 05.02.80 ! (72) Авторы изобретения

В. Ф. Полетаев и В. В. Евдокимов

Всесоюзный заочный институт текстильной и легкой промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЯ

НА ТРУБЧАТОЕ ПОЛОТНО

1

Изобретение относится к легкой промышленности и может быть применено к производству искусственных кож, где используют трикотажные (трубчатые) полотна в качестве основ.

Известно устройство для нанесения покрытия на длинномерные материалы, содержащее емкость для материала покрытия, наносной нож и опорное устройство 111

Это устройство не позволяет наносить высококонцентрированные полимерные материалы.

Наиболее близким к предлагаемому является устройство для нанесения покрытия на трубчатое полотно, содержа щее опору для полотна и наносной нож 121.

Недостатком данного устройства является возможность нанесения покрытия только на плоскую поверхность. Скорость сдвига, которую можно сообщить массе, ограничена скоростью перемещения подложки, что отрицательно влияет на производительность устройства и равномерность покрытия.

Цель изобретения — повышение производительности и равномерности покрытия на полотне.

Поставленная цель достигается тем, что в устройстве для нанесения покрытия на трубчатое полотно, содержащем опору для полотна и наносной нож, опора и наносной нож выполнены в виде коаксиально смонтированных цилиндров, причем наносной нож установлен с возможностью вращения вокруг своей продольной оси, а на его торце со стороны подачи массы покрытия выполнена кольцевая выточка.

На чертеже схематично представлено устройство для нанесения покрытия на трубчатое полотно, общий вид.

Устройство состоит из опоры 1, наносного ножа 2, калибровочной втулки 3 и зубчатого венца 4, зубчатого колеса 5, кони1з ческой зубчатой пары 6, подшипника 7, закрепленного в корпусе 8, станины 9, кронштейна 10 с дисковым ножом ll для резки полотна, емкости 12 с наносимой массой, направляющих роликов 13 и трикотажного полотна 14.

Устройство работает следующим образом.

Трубчатое трикотажное полотно 14 через направляющий ролик 13 поступает на неподвижную опору 1, расплавляется на верхней конической части опоры и растягивается по диаметру ее цилиндрической части.

Вокруг опоры l с полотном вращается наносной нож 2 в подшипнике 7 и приводится в движение через закрепленный на нем зубчатый венец 4, зубчатое колесо 5 и коническую пару 6 (остальные элементы привода на чертеже не показаны). Трубчатое полотно 14, входя в зазор между опорой 1 и втулкой 3 ножа 2, захватывает с собой наносимую массу покрытия, которая подается через щель из емкости 12.

Масса покрытия в зазоре подвергается сложной деформации сдвига от вращения ножа и от перемещения трубчатого полотна, причем деформация сдвига от вращения ножа может быть в несколько раз больше, чем от перемещения трикотажного материала. Оптимальная скорость сдвига массы покрытия, при которой достигается наибольшее снижение вязкости массы, устанавливается подбором скорости вращения ножа и зазора между ножом и поверхностью полотна, изменяемого с помощью сменной втулки 3. Слой нанесенного покрытия на выходе из зазора наносного устройства становится более вязким, что исключает его растекание по полотну.

Трубчатое полотно 14 разрезается дисковым ножом 11, разворачивается по плоскости и, огибая направляющий ррлик, поступает на тепловую обработку.

Время контакта массы (в состоянии пониженной вязкости) с трикотажным полотном определяется длиной наносного ножа и скоростью прохождения полотна через наносное устройство.

Давление наносимой массы в зазоре будет постоянным, так как в зазоре отсутствуют наклонные стенки и образование гидроклина исключено.

С целью еще большего сближения вязкости массы покрытия внутри опоры размсщаетгя нагревательный элемент. Аналогичный элемент размещен в наносном ноже.

Для равномерного размещения наносимой массы в верхней части наносного ножа выполнена, кольцевая выточка. Расход массы регулируется заслонкой в емкости или вентилями на трубопроводе.

Иа данном насосном устройстве наносятся покрытия из высококонцентрированных масс полимеров на обычные полотна ткани и других материалов, свертываемых на опоре 1 в трубу; края полотна соединяются встык. До мест соединения под полотном и ро клады на ется ли и к а я лента, обеспечивающая более надежное соединение его краев.

Применение данного устройства позволяет значительно увеличить производительность устройства и равномерность покрытия на полотне.

Формула изобретения

Устройство для нанесения покрытия на трубчатое полотно, содержащее опору для полотна и наносной нож, отличающееся тем, что с целью повышения производительности и равномерности покрытия на полотне, опора и наносной нож выполнены в виде коаксиально смонтированHhfx цилиндров, причем паносной нож установлен с возможностью вращения вокруг своей оси, а на его торце со стороны подачи массы покрытия выполнена кольцевая выточка.

Источники информации, принятые во внимание прн экспертизе

Авилов Г. В. Изготовление магнитных лент для кинематографии, М., «Искусство», 1973, с. 98.

2. Авторское свидетельство СССР

¹ 598б54. кл. В 05 С 5/О2, 197б (прототип).
