Реферат



1 ж Ф Фв хх ф е

Ф, ччвк оп ксанkx

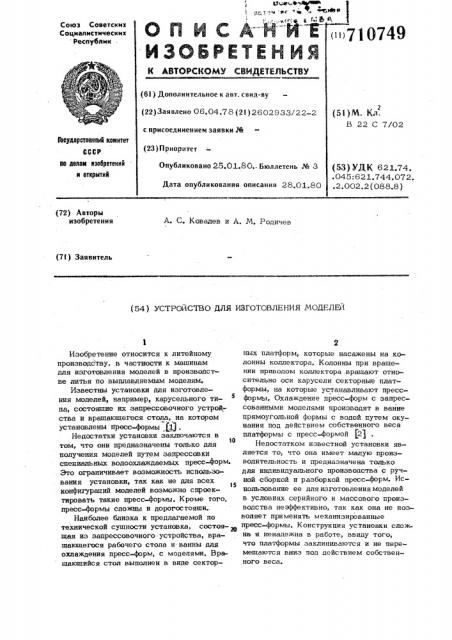

ИЗОБРЕТЕН ЙЯ

Союз Советских

Социалистических Республик .

Ф ъ.. (6l ) Дополнительное к авт. свкд-ву

М. Кл.

22 С 7/02 (22) Заявлено 06.04.78 (21) 2602933/22-2 с присоединеииеи заявки № (23) Приоритет

5Ъоударстнеиный комитет

СССР но делам изобретений н открытий

Опубликовано 25.01.80, Бюллетень ¹ 3

УДК 621.74.

5: 62 1.744. 072.

02.2 (088.8) Дата опубликования описания 28.01.80 (72) Авторы изобретения

А, С. Ковалев и А. М. Родичев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ МОДЕЛЕЙ

Изобретение относится к литейному производству, в частности к машинам для изготовления моделей в производстве литья по выплавляемым моделям.

Известны установки для изготовления моделей, например, карусельного ти5 па, состоящие их запрессовочного устройства и вращающегося стола, на котором установлены пресс-формы (Ц .

Недостатки установки заключаются в

1Î том, что они предназначены только для получения моделей путем запрессовки специальных водоохлаждаемых пресс-4юрм.

Это ограничивает возможность использования установки, так как не для всех конфигураций моделей возможно спроектировать такие пресс-формы. Кроме того, пресс-формы сложны и дорогостоящи,.

Наиболее близка к предлагаемой по технической сущности установка, состоящая из запрессовочного устройства, вращающегося рабочего стола и ванны для охлаждения. пресс-форм, с моделями. Вращающийся стол выполнен в виде сектор2 ных платформ, которые насажены на колонны коллектора. Колонны при вращении приводом коллектора .вращают относительно оси карусели секторные платформы, на которые устанавливают прессформы. Охлаждение пресс-форм с запрессованными моделями производят в ванне прямоугольной формы с водой путем окунания под действием собственного веса платформы с пресс-формой (21

Недостатком известной установки является то, что она имеет малую производительность и предназначена только для индивидуального производства с ручной сборкой и разборкой пресс-форм. Использование ее для изготовления моделей в условиях серийного и массового производства неэффективно, так как она не позsoarer применять механизированные пресс-формы. Конструкция установки сложна и ненадежна в работе, ввиду того, что платформы заклиниваются и не перемещаютс=я вниз под действием собственного веса.

710749 4 э- осуществить перемещение платформ в различных плоскостях, прохождение их по направляющим ванны и выход на поверхо ность площадки 10 для запрессовки устройством 13 и прессформ 2 и 5.рич- Высокая эффективность использования предлагаемой установки обеспечивается повышением надежности ее работы и нш- удобством обслуживания, большим колиав- 1О чеством и разнообразием типов одноврет- менно применяемых пресс-форм, а также с- улучи .ением качества моделей.

Иель изобретения — повышение прои водительности установки и улучшение качества изготовляемых изделий.

Указанная цель достигается тем, чт вокруг стола, служащего для креплени механизированных пресс»форм, концент но расположены платформы, установлен ные на направляющих ванны и через тя

ry шарнирно связанные с одним из кро тейнов, прикрепленным к столу, а напр ляюшие ванны своими наклонными учас ками соединены с площадкой для запре совки.

На чертеже схематически изображена предлагаемая установка.

Установка содержит поворотный стол 1 с установленными на нем механизированными пресс-формами 2 и приводом 3.

Вокруг оси стола концентрично расположены платформы 4 с ручными пресс-формами 5. Для соединения стола с платформой служат тяга 6 и кронштейн 7, которые между собой связаны при помощи шарнира 8. Ванна 9 установлена вокруг стола. Она имеет на поверхности плщадку 10, которая наклоненными участками 11 соединена с направляющими 12 ванны. Запрессовку:пресс-форм осущест-1 вляют устройством 13.

Установка работает следующим образом.

Стол 1 с установленными на нем механизированными пресс-формами 2 от привода 3 приводится в периодическое вращение. Крутящий момент через жестко прикрепленные к столу 1 кронштейны 1 и тяги 6 передается платформам4, обеспечивая им соосное со столом вращение. Шарнирные связи тяг 6 с кронштейнами 7 и платформами 4 позволяют

tS Формула изобретения

Установка для изготовления моделей в производстве литья по выполняемым моделям, состоящая из врашаюшегося стола, запрессовочного устройства, передвижных платформ и ванны для охлаждения пресс-форм, î r л и ч а ю щ а я— с я тем, что, с целью повышения ее производительности и улучшения качества изготовляемых моделей, вокруг стола, служащего для крепления механизированных пресс-форм, концентрично расположены платформы, установленные на направляющих ванны и через тягу шарнирно связанные с одним из кронштейнов, прикрепленным к столу, а направляющие ванны своими наклонными участками соединены с площадкой для запрессовки.

Источники информации, принятые во внимание при экспертизе

1,„Машины и оборудование для литья по выплавляемым моделям . Вып. 7. М.

1967, с. 13-17.

2. Авторское свидетельство СССР

М 199358, кл. В 22 С 7/02, 1965.

710749

Составитель Г. Борисов

Редактор Н. Лешак Текред М. Келевееш Корректор:O. Коввлокае

Заказ 8575/6 Тираж 889 Подписное

1ЛЕ4ИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д„4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
