Реферат



Класс 47h, 5

СССР

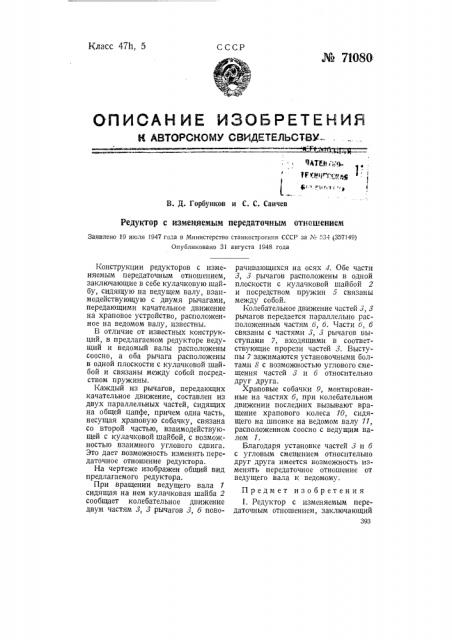

ОПИСАН ИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТ УqhTKH ",,о

> > Ñà1 ó

В. Д. Горбунков и С. С. Саичев

Редуктор с изменяемым передаточным отношением

Заявлено 19 июля 1947 года в Министерство станкостроения СССР аа М .34 (357149)

Опубликовано 31 августа 1948 гола

Конструкции редукторов с изменяемым передаточным отношением, заключающие в себе кулачковую шайбу, сидящую на ведущем валу, взаимодействующую с двумя рычагами, передающими качательное движение на храповое устройство, расположенное на ведомом валу, известны.

В отличие от известных конструкций, в предлагаемом редукторе ведущий и ведомый валы расположены соосно, а оба рычага расположены в одной плоскости с кулачковой шайбой и связаны между собой посредством пружины.

Каждый из рычагов, передающих качательное движение, составлен из двух параллельных частей, сидящих на общей цапфе, причем одна часть, несущая храповую собачку, связана со второй частью, взаимодействующей с кулачковой шайбой, с возможностью взаимного углового сдвига.

Это дает возможность изменять передаточное отношение редуктора.

На чертеже изображен общий вид предлагаемого редуктора.

При вращении ведущего вала 7 сидящая на нем кулачковая шайба 2 сообщает колебательное движение двум частям 3, 3 рычагов 3, б поворачивающихся на осях 4. Обе части

3, 3 рычагов расположены в одной плоскости с кулачковой шайбой 2 и посредством пружин 5 связаны между собой.

Колебательное движение частей 3, 3 рычагов гередается параллельно расположенным частям б, б. Части б, б связаны с частями 3, 3 рычагов выступами 7, входящими в соответствующие прорези частей 3. Выступы 7 зажимаются установочными болтами 8 с возможностью углового смещения частей 3 и б относительно друг друга.

Храповые собачки 9, монтированные на частях б, при колебательном движении последних вызывают вращение храпового колеса 70, сидящего на шпонке на ведомом валу 77, расположенном соосно с ведущим валом 7.

Благодаря установке частей 3 и б с угловым смещением относительно друг друга имеется возможность изменять передаточное отношение от ведущего вала к ведомому.

Предмет изобретения

1. Редуктор с изменяемым передаточным отношением, заключающий

393

¹ 71080 в себе кулачковую шайбу, сидящую на ведущем валу, взаимодействующую с двумя рычагами, передающими качательное движение на храповое устройство, расположенное на ведомом валу, отличающийся тем, что ведущий и ведомый валы расположены соосно, а оба рычага расположены в одной плоскости с кулачковой шайбой и связаны между собой посредством пружины.

Отв. редактор М. М. Акишин

394

2. Редуктор по п. 1, отличаюшийся тем, что для возможности изменения. передаточного отношения каждый из рычагов составлен из двух параллельных частей, сидящих на общей цапфе, причем одна часть, несущая храповую собачку, связана со второй частью, взаимодействующей с кулачковой шайбой, с возможностью взаимного углового сдвига.

Редактор П. В. Сысоев
