Реферат

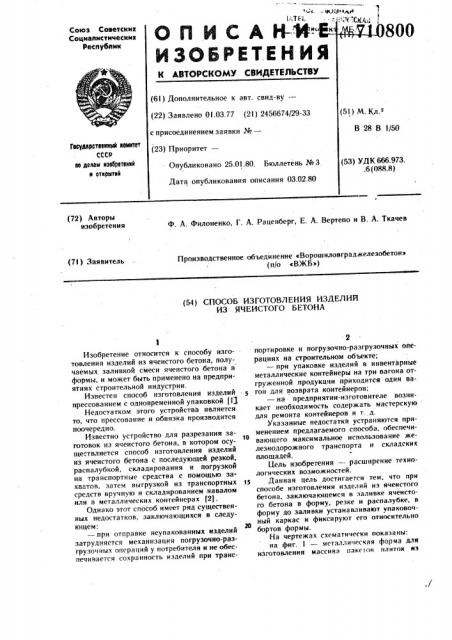

«. ° ЮОЭ Нлмк

Qll NCAH-М"ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнх

Соцнвпнстнчееннх

1веспубвтнк

800 (6l) Дополнительное к авт. свид-ву— (22) Заявлено 01.03.77 (21) 2456674/29-33 с присоединением заявки №вЂ” (23) Приоритет—

1/50

Гевуддрвтвввнмв вемвтвт

СССР вв делам кввбрвтвквй н вткрмтвл

Опубликовано 25.01.80. Бюллетень №

666.973..8) Дата опубликования описания 03.02.8 (72) Авторы изобретения

Ф. А. Филоненко, Г. А. Раценберг, Е. А. Вертепо и В. А. Ткачев

Производственное объединение «Ворошиловграджелезобетон» (п/о «ВЖБ») (7l ) Заявитель (54) СПОСОБ ИЗГОТОВЛ ЕНИЯ ИЗДЕЛ Ий

ИЗ ЯЧЕИСТОГО БЕТОНА

Изобретение относится к способу изготовления изделий из ячеистого бетона, получаемых заливкой смеси ячеистого бетона в формы, и может быть применено на предприятиях строительной индустрии.

Известен способ изготовления изделий прессованием с одновременной упаковкой 111.

Недостатком этого устройства является то, что прессование и обвяэка производится поочередно.

Известно устройство для разрезания заl0 готовок иэ ячеистого бетона, в котором осуществляется способ изготовления изделий из ячеистого бетона с последующей резкой, распалубкой, складирования и погрузкой на тра нспортные средства с помощью захватов, затем выгрузкой из транспортных средств вручную и складированием .навалом или в металлических контеинерах 12)

Однако этот способ имеет ряд существенных недостатков, заключающихся в следующем:

20 — при отправке неупакованных изделий затрудняется механизация погрузочно-разгрузочных операций у потребителя н не обеспечивается сохранность иэделий при транс2 портировке и погрузочно-разгрузочных операциях на строительном объекте; — при упаковке изделий в инвентарные металлические контейнеры на три вагона отгруженной продукции приходится один вагон для возврата контейнеров; — на предприятии-изготовителе возникает необходимость содержать мастерскую для ремонта контейнеров и т. д.

Укаэанные недостатки устраняются применением предлагаемого способа, обеспечивающего максимальное использование железнодорожного транспорта и складских площадей.

Цель изобретения — расширение технологи чес ки х воз мож ностей.

Данная цель достигается тем, что при способе изготовления иэделий из ячеистого бетона, заключающемся а заливке ячеистого бетона в форму, резке и распалубке, в форму до заливки устанавливают упаковочный каркас и фиксируют его относительно бортов формы.

На чертежах схематически показаны: на фиг. 1 — металлическая форма для изготовления массива иакг он плиток нз

7198ОО ячеистого бетона; на фиг. 2 -- пространственный каркас и стяжка; на фиг. 3 приспособление для фиксации пространственных каркасов внутри металлической формы; на фиг. 4, 5, 6 — — три проекции общего вида металлической формы с фиксацией пространственных каркасов; на фнг. 7 — массив пакеточ после распалубки металлической формы; на фиг. 8 - — пакет плиток.

Выполнецие операций установки пространственных каркасов, заливки бетонной массы, резки массива, завершение формирования пакетов и транспортировки пакетов штуч ных изделий осуществляется следующим образом.

1-1а днище поддона укладываются основания (стяжки 2) рассчитанного количества пространственных каркасов с выводом боковин 3 между струнами 4 и 5 короба 6 и фиксацией боковин 3 между элементами

7 и 9 и 8 и 9 приспособления, которое фиксируется элементами 7, прилегающими к стенкам короба 6 в верхней части. Рукоятки !О используются для передвижения приспособления над коробом и по коробу.

После фиксации приспособлений и боковин пространственного каркаса осуществляется заливка в форму массы ячеистого бетона.

Расположением струн 4 и 5 предусматривается разделение созреваемой массы (набравшей прочность О, 2 — О, 15 кг/см ) на пакеты и плитки при съеме приспособлений и короба.

Б каждом пакете 11 на окраинах плитах

12 вырабатываются технологические лунки

13, из которых выступают служащие для строповки верхние элементы боковин 3.

Как боковины 3, так и стяжки 2 утолают в окраинных плитках и основании накета на 5 — -10 мм, что обеспечивает при гранспортировке пакетов их цельность и предохраняет боковины 3 от ныпадания, После резки массива на плитки на каждый пакет устанавливаются стяжки !4 для скрепления боковин 3 пространственного каркаса, что обеспечивает цельность пакетов при складировании, транспортировке и погрузочно-транспортных операциях.

Стяжки снимаются непосредственно у

16 места кладки потребителя, простра нственный каркас высвобождается и складывается для отправки изготовителю для повторного использования. Применение способа изготовления изделий из ячеистого бетона с упаковкой в существующей технологии изготовления изделий из ячеистого бетона не требует установки дополнительного оборудования, организации отдельных технологических линий по упаковочным работам.

Формула изобретения

Способ изготовления изделий из ячеистого бетона, заключающийся в заливке яче2% истого бетона в форму, резке и распалубке, отличающийся тем, что, с целью расширения технологических возможностей, в форму до заливки устанавливают упаковочный каркас и фиксируют его относительно бортов формы.

36

Источники информации, принятые во внимание при экспертизе

1. Патент США № 2.564.442, кл. 100 — l, опублик. 1951.

2. Авторское свидетельство СССР № 435939, кл. В 28 В 11/!4, !973 (прототип)..7!0800
