Реферат



НИЕ

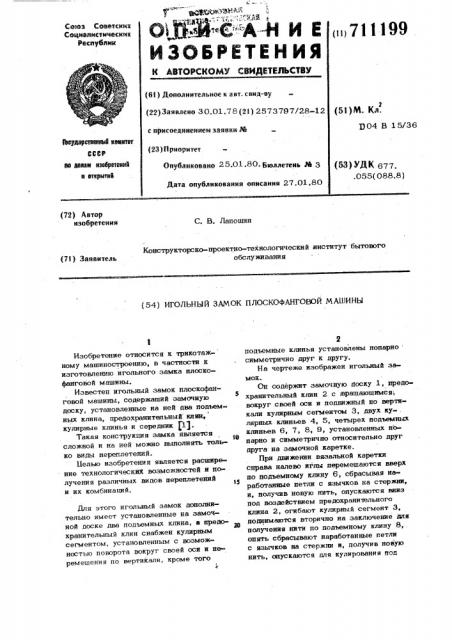

ИЗОБРЕТЕН ИЯ (lii 711199 (61) Дополнительное к авт. свид-ву (51)M. Кл. (22)Заявлено 30.01.78(21) 2573797/28-12

Q04 В 15/36 с присоединением заявки И

ВвударавввиМ квиитвт

ССВР

66 Лепик и306риеиий и аткрнтвИ (23) Приоритет

Опубли о ано 25.01.80.Бюллетень М 3 (53) УДК 677. .055(088.8) Дата опубликования описания 27.01.80 (72) Автор изобретения

С. В. Лапошин

Конструкторско-проектно-технологический институт бытового обслуживания (54) ИГОЛЬНЫЙ ЗАМОК ПЛОСКОфАНГОВОЙ МАШИНЫ

Изобретение относится к трикотаж- ному машиностроению, в частности к изготовлению игольного замка плоскофанговой машины.

Известен игольный замок плоскофанговой машины, содержащий замочную доску, установленные на ней два подъемl ных клина, предохранительный клин, кулирные клинья н середник Г1).

Такая конструкция замка является сложной и на кей можно выполнять только виды переплетений.

Целью изобретения является расширение технологический возможностей и получения различных видов переплетений и их комбинаций. йля этого игольный замок дополнительно имеет установленные на замочной доске два подъемных клика, а предохранительный клин снабжен кулирным сегментом, установленным с возможностью поворота вокруг своей оси и перемешеиия ло вертикали, кроме того

2 подъемные клинья установлены попарно симметрично друг к другу.

На чертеже изображен игольный замок.

Он содержит замочную доску 1, предохранительный клин 2 с врашаюшимся, вокруг своей оси и подвижный по вертикали кулирным сегментом 3, двух ку- . лирных клиньев 4, 5, четырех подъемных клиньев 6, 7, 8, 9, установленных nb16 парно и симметрично относительно друг друга на замочной каретке.

При движении вязальной каретки справа налево иглы перемешаются вверх по подъемному клину 6, сбрасывая на3$ работанные петли с язычков на стержни, и, получив новую нить, опускаются вниз под воздействием предохранительного клина 2, огибают кулирный сегмент 3, поднимаются вторично на заключение для

Я получения нити по подъемному клину 8, . опять сбрасывают наработанные петли с язычков на стержни и, получив новую нить, опускаются для кулирования под

Составитель О. Николаичева

Редактор Н. Хлудова Техред 3. Фанта Корректор А. Гриценко

Заказ 8965/18 Гираж 471 Подписное

IIHHHHH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал 11ПП "Патент, г. Ужгород, ул. Проектная, 4

3 71 воздействием кулирного клина 5. Таким образом, за один проход каретки справа налево нить прокладывается дважды на вязальные иглы. При движении вязальной каретки слева направо цикл вязания повторяется с разницей только в том, что на иглы воздействует сначала подъемный клин 9, а затем подъемный клин 7. При обратном ходе каретки нить также прокладывается на вязальные иглы дважды. Следовательно за один оборот каретки нить прокладывается четырежды, а.производительность машины увеличивается в два раза по сравнению с известной. Кроме того, парные подъемные клинья выполняют функции серединка.

Формула изобретения

1. Игольный замок плоскофанговой машины, содержаший замочную доску;

1199 4 установленные на ней два подъемных клина, предохранительный клин и кулирныеклинья, отличаюши йс я тем, что, с целью расширения технологических воэможностей и получения различных видов переплетений и их комбинаций, игольный замок дополнительно имеет установленные на замочной доске два подъемных клина, а предохранительный клин снабжен кулирным сегментом, установленным с возможностью поворота вокруг своей оси и перемешения по вертикали.

2. Игольный замок по и. 1, о т>s л и ч а ю шийся тем, что подъемные клинья установлены попарно симмеч рично друг к другу.

Источники информации, 20 принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 324319, кл. Ю04 В 15/36, 1970.
