Способ определения деформаций образца

Способ определения деформаций образца

Иллюстрации

Показать все

Реферат

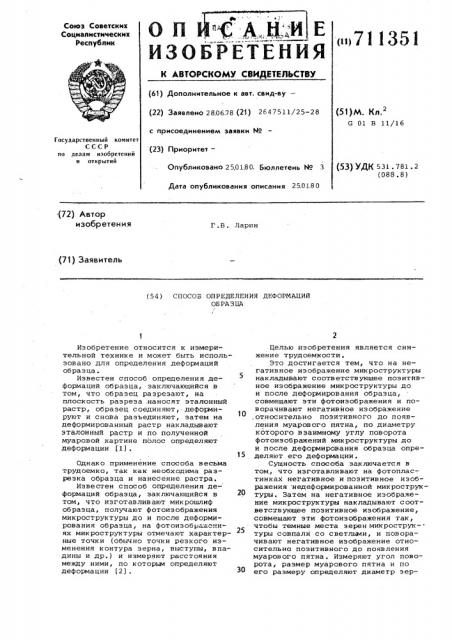

О П Е

ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистических

Республик

«н711351

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 280б,78 (21) 2647511/25-28 (51)М. Кл.2

G 01 В 11/16 с присоединением заявки Ио

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет—

Опубликовано 2501.80. Бюллетень ¹ 3

Дата опубликования описания 2501.80 (53) УДК 531.781,2 (088.8) .(72) Автор изобретения

Г.В. Ларин (71} Заявитель (54 ) СПОСОБ ОПРЕДЕЛЕНИЯ ДЕФОРМАЦИИ

ОБРАЗЦА

Изобретение относится к измерительной технике и может быть использовано для определения деформаций образца.

Известен способ определения деформаций образца, заключающийся в том, что образец разрезают, на плоскость разреза .наносят эталонный растр, образец соединяют, деформируют и снова разъединяют, затем на деформированный растр накладывают эталонный растр и по полученной муаровой картине полос определяют деформации fl) .

Однако применение способа весьма трудоемко, так как необходима разреэка образца и нанесение растра.

Известен способ определения деформаций образца, заключающийся в том, что изготавливают микрошлиф образца, получают фотоизображения микроструктуры до и после деформирования образца, на фотоизображениях микроструктуры отмечают характерные точки (обычно точки резкого из— менения контура зерна, выступы, впадины и др.) и измеряют расстояния между ними, по которым определяют деформации (2).

Целью изобретения является снижение трудоемкости.

Это достигается тем, что на негативное иэображение микроструктуры накладывают соответствующее позитивное изображение микроструктуры до и после деформирования образца, совмещают эти фотоизображения и поворачивают негативное изображение .относительно позитивного до появления муарового пятна, по диаметру которого взаимному углу поворота фотоизображений микроструктуры до и после деформирования образца определяют его деформации.

Сущность способа заключается в том, что изготавливают на фотоплас-. тинках негативное и позитивное иэображения недеформированной микрострук2О туры. Затем на негативное изображение микроструктуры накладывают соответствующее позитивное изображение, совмещают эти фотоизображения так, чтобы темные места зерен микроструктуры совпали со светлыми, и поворачивают негативное изображение относительно позитивного до появления муарового пятна. Измеряют угол поворота, размер муарового пятна и по его размеру опрецеляют диаметр зер7113 51

Составитель Б. Евстратов

Техред З.Фанта Корректор А. Гриценко

Редактор Л. Народная

Заказ 8994/25 Тираж 801 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 на ми к рост рук т уры до де формации к ак произведение размера пятна на угол поворота.

После деформации образца фотографируют и изготавливают негативное и позитивное изображения деформированной микроструктуры, которые совмещают одно с другим, поворачивают одно фотоизображение относительно другого так, чтобы при этом образовалось муаровое пятно, затем указанным способом вычисляют диаметр зер. на микроструктуры после деформации.

Зная диаметр зерен микроструктуры до и после деформации, определяют значения деформации в точке как отношение разности исходного и деформированного зерен микроструктуры к диаметру зерна исходной микроструктуры, Применение предлагаемого способа позволит определить величину пластической деформации в узких труднодоступных зонах исследуемой детали, а также снизит трудоемкость способа за счет уменьшения количества измерений.

Формула изобретения

Способ определения деформаций об— раэца, заключающийся в том, что изготавливают микрошлиф образца, получают фотоизображения микроструктуры до и после деформирования образца, по которым определяют деформации, отличающийся тем, что, с целью снижения трудоемкости, на негативное изображение микроструктуры накладывают соответствующее позитивное изображение микроструктуры до и после деформирования образца, совмещают эти фотоизображения и поворачивают негативное изображение относительно позитивного до появления муаf$ рового пятна, по диаметру которого и взаимному углу поворота фотоизображений микроструктуры до и после деформирования образца определяют его д еф ормаци и .

2О Источники информации принятые во внимание при экспертизе

1. Сборник трудов Магнитогорского горно-металлургического института. Выпуск 140, 1974, с, 98.

2. Губкин С.И. Пластическая деформация металлов. М., Металлургиэдат, т. l, 1961, с . 157 (прототип)
