Союз Советских

Социалистических

Республик

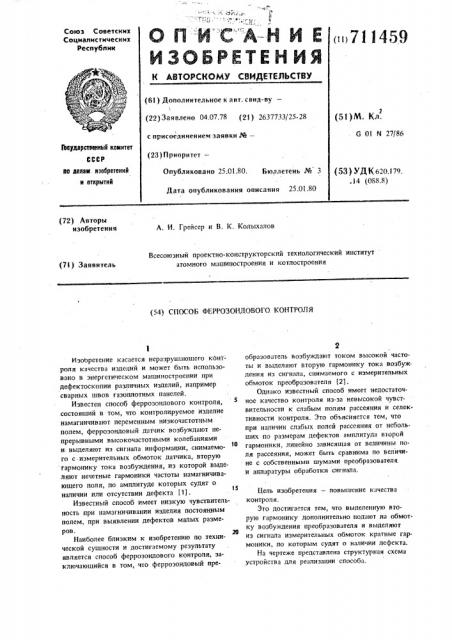

О П И С""A-Н И Е

ИЗОБРЕТЕН ИЯ и 711459 (61) Дополнительное к авт. синд-ву— (22)Заявлено 04.07.78 (21) 2637733/25-28 (51)М. Кл.

» с присоединением заявки М—

Пкударстабииьй кемитет

СССР

6 01 N 27/86 (23) Приоритет—

00 делам иэебретеиий и открытий

Опубликовано 25,01.80, Бюллетень,% 3 (53 ) УД К 620.179..14 (088.8) Дата опубликования описания 25,01,80 (72) Авторы изобретения

А. И. Грейсер и В. К, Колыхалов

Всесоюзный проектно-конструкторский технологический институт атомного машиностроения и котлостроения (71) Заявитель (54) СПОСОБ ФВРРОЗОНДОВОГО КОНТРОЛЯ

Изобретение касается нераэрушаюшего контроля качества иэделий и может быть использовано в энергетическом машиностроении при дефектоскопии различных изделий, например сварных швов гаэоплотных панелей.

Известен способ ферроэондового контроля, состоящий в том, что контролируемое изделие намагничивают переменным низкочастотным полем, феррозондовый датчик возбуждают непрерывными высокочастотными колебаниями и выделяют из сигнала информации, снимаемо10 го с.иэмерительных обмоток датчика, вторую гармонику тока возбуждения, из которой выделяют нечетные гармоники частоты намагничиваюшего поля, по амплитуде которых судят о

t5 наличии или отсутствии дефекта (11.

Известный способ имеет низкую чувствительность при намагничивании изделия постоянным полем, при выявлении дефектов малых размеров.

Наиболее близким к изобретению по .технической сушности и достигаемому результату является способ феррозондового контроля, заключаюшийся в том, что ферроэондовый преобраэователь возбуждают током высокой частоты и выделяют вторую гармонику тока возбуж. дения иэ сигнала, снимаемого с измерительных обмоток преобразователя (2).

Однако известный способ имеет недостаточное качество контроля из-за невысокой чувствительности к слабым полям рассеяния и селектнвности контроля. Это объясняется тем, что при наличии слабых полей рассеяния от небольших по размерам дефектов амплитуда вэорой гармоники, линейно эависяшая от величины поля рассеяния, может быть сравнима по величине с собственными шумами преобразователя и аппаратуры обработки сигнала.

Цель изобретения — повьппение качества контроля.

Это достигается тем, что вьщеленную вторую гармонику дополнительно подают на обмотку возбуждения преобразователя и выделяют из сигнала измерительных обмоток кратные гармоники, по которым судят о наличии дефекта.

На чертеже представлена структурная схема устройства для реализации способа.

711459 лов на выходе одного, нескольких или всех .избирательных усилителей 3 — 6 судят о наличии дефектов.

Контроль может выполняться при намагничивании как постоянным, так и переменным магнитным полем. При наличии обратной связи по. второй гармонике сигнал на измерительных обмотках ферроэондового преобразователя 2 нелинейно зависит от величины внешнего

10 измеряемого поля, повышается чувствительность и, соответственно, качество контроля.

Способ ферроэондового контроля реализуется следующим образоМ. . На возбуждающую обмотку феррозондового преобразователя 2 подается ток возбуждения от генератора 1. Преобразователь 2 сканирует поверхность намагниченного контролируемого изделия. При этом на измерительных обмотках преобразователя 2 появляется высокочастотный 20 сигнал, модулированный внешним магнитным полем, который подается на входы избирательных усилителей 3 — 7.

Вторая гармоника, выделяемая усилителем 7;25 с его выхода дополнительно подается на обмот- ку возбуждения феррозондового преобразователя. Таким образом, на возбуждающую обмотку подается сумма двух сигналов: сигнала генератора 1 (первая гармоника) с постоянной амплитудой и сигнала с избирательного усилителя 7 (вторая гармоника), модулированного внешним магнитным полем. По величине сигна-, Тираж 1019 Подписное

ЦНИИПИ Заказ 9001/31

Заказ Филиал ППП "Патент", г. Ужгород, ул. Проектная,4

Устройство содержит высокочастотньlH генератор 1, соединенный с возбуждающей обмоткой феррозондового преобразователя 2, измерительные обмотки которого соединены со входами избирательных усилителей 3 — 6 соответственно первой, второй, третьей и четвертой гармоник тока возбуждения. К измерительным обмоткам подключен также избирательный усилитель 7 второй гармоники тока возбуждения, выход которого соединен с возбуждающей об. моткой феррозондового преобразователя 2.

Формула изобретения

Способ феррозондового контроля; заключающийся в том, что феррозондовый преобразователь возбуждают током высокой частоты и выделяют вторую гармонику тока возбуждения из сигнала, снимаемого с измерительных обмоток преобразователя, отличающийся тем, что, с целью повышения качества контроля, выделенную вторую гармонику дополнительно подают на обмотку возбуждения преобразователя и выделяют иэ сигнала измерительных обмоток кратные гармоники, по которым судят о наличии дефекта.

Источники информации, принятые во внимание при экспертизе

3. Авторское свидетельство СССР Ю 515985, кл. 6 01 N 27/82, 1974.

2, Авторское свидетельство СССР Р 195693, кл. G 01 N 27/86, 1966 (прототип).
