Устройство для регулировки тока луча записи электронно- лучевой трубки

Устройство для регулировки тока луча записи электронно- лучевой трубки

Иллюстрации

Показать все

Реферат

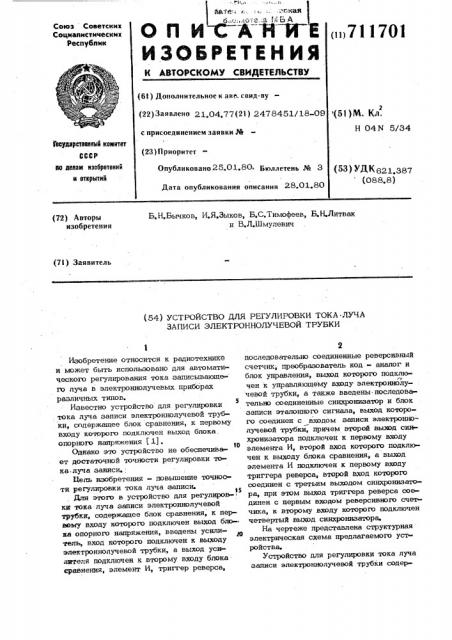

Союз Советских

Социалистических .Республик (((71 1701

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт . свид-ву (22) Заявлено 21.04,77(21) 2478451/18-09 с присоединением заявки № (51)М. Кд.

Н 04N 5/34

1аоударотвоииый комитет

СССР (23) Приоритет до долам лзобретаиий и открытий

Опубликовано 25.01 80 Бюллетень ¹ 3

Дата опубликования описания 28.01.80 (5З) "Д1 621.387 (088.8) Б,H.Áû÷êîâ, И.Я,Зыков, Б.С.Тимофеев, Б.Н.Литвак и В.Л.Шмулевич (72) Авторы изобретения (7! ) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВКИ ТОКА ЛУЧА

ЗАПИСИ ЭЛЕКТРОННОЛУЧЕВОЙ ТРУБКИ

Изобретение относится к радиотехнтске и может быть использовано для автоматического регулирования тока записывающего луча в электроннолучевых приборах различных типов.

Известно устройство для регулировки

5 тока луча записи электроннолучевой трубки, содержащее блок сравнения, к первому входу ко.юрого подключен выход блока опорного напряжения (1) .

Однако 97о устройство не обеспечива10 ет достаточной точности регулировки тока луча записи.;

Иель изобретения — повышение точности регулировки тока луча записи.

Йля этого в устройство для регулировки тока луча записи электроннолучевой трубки, содержащее блок сравнения, к первому входу которого подключен выход бло-. ка опорного напряжения, введены усилитель, вход которого подключен к выходу электроннолучевой трубки, а выход усилитепя подключен к второму входу блока сравнения, элемент И, триггер реверса, последовательно соединенные реверсивный счетчик, преобразователь код - аналог и блок управления, выход которого подключен к управляющему входу электроннолучевой трубки, а также введены последовательтю соединенные синхронизатор и блок записи эталонного сигнала, выход которого соединен с входом записи электроннолучевой трубки, причем второй выход синхронизатора подключен к первому входу элемента И, второй вход которого подключен к выходу блока сравнения, а выход элемента И подключен к первому входу триггера реверса, второй вход которого соединен с третьим выходом синхронизатора, при этом выход триггера реверса соединен с первым входом реверсивного счетчика, к второму входу которого подключен четвертый выход синхронизатора.

Нв чертеже представлена структурная электрическая схема предлагаемого устройства.

Устройство для регулировки тока луча записи электроннолучевой трубки содер711701 Д управляющие входы электроннолучевой ния, трубки 1, поддерживая постоянной ампли- е- туду импульсов эталонного сигнала, сниазо- маемых с коллектора прожектора записи ния, электроннолучевой трубки 1.

Предлагаемое устройство стабилизиру т амплитуду импульсного тока эталонюго сигнала, снимаемого с коллектора прожектора записи электроннолучевой о трубки 1, тем самым автоматически поддерживает с высокой точностью заданное о- положение рабочей точки на модуляционной характеристике прожектора записи электроннолучевой трубки., 3 жит электроннолучевую трубку 1, блок

2 сравнения, блок 3 опорного напряже усилитель 4, элемент И 5, триггер 6 р верса, реверсивный счетчик 7, преобр ватель 8 код - аналог, блок 9 управле синхронизатор 10 и блок 11 записи эталонного сигнала.

Устройство работает следующим обраGO Мв

С выхода синхронизатора 10 поступают импульсы запуска на блок 11. Калиброванные по амплитуде импульсы с вых да блока 11 подаются на вход записи электроннолучевой трубки 1. Импульсы . тока усиливаются усилителем 4. Далее усиленные импульсы поступают на вход блока 2, на другой вход которого подается опорное напряжение с выхода блока 3.

На выходе блока 2 получается бинарноквантованный сигнал относительно уровня go опорного напряжения смеси видеосигнала, шума и эталонного сигнала. Если амплитуда сигнала больше уровня опорного напряжения, то на выходе блока 2 формируется уровень логической единицы, в про- 25 тивном случае - уровень логического нуля. Бинарно-квантованный сигнал с выхода блока 2 поступает на один вход элемента И 5, на другой вход которого подается строб эталонного сигнала с выхо- 30 да синхронизатора 10. Выделенный элемент И 5 бинарно-квантованный эталон ный сигнал поступает на вход триггера

6 реверса, на установочный вход которого поступает короткий импульс с выхода ЗБ синхронизатора 10, совпадающий по времени с передним фронтом строба эталонного сигнала. Состояние триггера 6 реверса определяется соотношением амплитуды усиленного эталонного сигнала и уровня опорного напряжения. Реверсивный счетчик 7 либо складывает, либо вычитает импульсы, поступающие на его счетный вход в зависимости от состояния триггера 6 реверса. С единичных плеч 45 реверсивного счетчика 7 управляющий сигнал поступает на вход преобразователя 8, с выхода которого управляющий сигнал в аналоговом виде подается на вход блока 9. На выходе блока 9 обра- $0 зуется управляющий сигнал, согласован ный с цепями регулировки тока записи электроннолучевой трубки 1. Сигнал управления с выхода блока 9 подается на

Фор мула изобретения

Устройство для регулировки тока луча записи электроннолучевой трубки, содержащее блок сравнения, к первому входу которого подключен выход блока опорного напряжения, о т л и ч а ю щ е е с я тем, что, с целью повышения точности регулировки тока луча записи введены усилитель, вход которого подключен к выходу электроннолучевой трубки, а выход усилителя подключен к второму входу блока сравнения, элемент И, триггер реверса, последовательно соединенные реверсивный счетчик, преобразователь код аналог и блок управления, выход которого подклкчен к управляющему входу электроннолучевой трубки, а также введены последовательно соединенные синхронизатор и блок записи эталон юго сигнала, выход которого соединен с входом записи электроннолучевой; трубки, причем второй выход синхронизатора подключен к первому входу элемента И, второй вход которого подключен к выходу блока сравнения, а выход элемента И подключен к первому входу триггера реверса, второй вход которого соединен с третьим выходом синхронизатора, при этом выход триггера реверса соединен с первым входом реверсивного счетчика, к второму входу которого подключен четвертый выход синхронизатора.

Источники информации, принятые во внимание при экспертизе

1 ° Патент США No 3708617, кл, Н 04 H 5/34, 1973 (прототип).

711701

Составитель ЕЛюбимова

Редактор К.Хлудова Текред О. Андрейко Корректор Ю.Макаренко

Заказ 9028/43 Тираж 29 Подписное

UHHHHH Государственного комитета СССР по делам изобретений и открытий

113035, Москва Ж35, Раушская наб., д.4/5

Филиал ППП Патент", г.Ужгород, ул.Проектная,4
