Реферат



) М

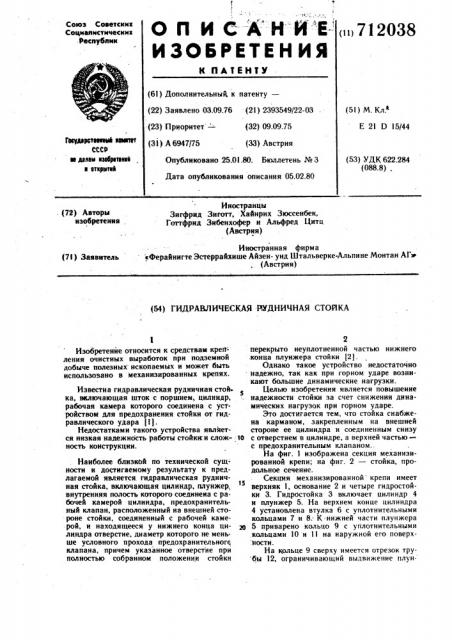

О П И С А Н И Е-

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических .Республик (»)712038

К ЙАтЕНтУ (61) Дополнительными к патенту— (22) Заявлено 03.09.76 (21) 2393549/22-03 (23) Приоритет — . (32) 09.09.75 (51) М. Кл.х

Е 21 0 15/44

1 евудвретеенай юетрт

СССР ю двввм юебреенхк и аткрмтвк (31) А 6947/75 (33) Австрия

Опубликовано 25.01.80. Бюллетень № 3

Дата опубликования описания 05.02.80 (53) УДК 622.284 (088.8) .

Иностранцы

Зигфрид Зиготт, Хайнрих Зюссенбек, Готтфрид Зибенхофер и Альфред Цитц (Австрия) . (72) Авторы изобретения

Иностранная фирма «Ферайнигте Эстеррайхише Айзен- унд Штальверке-Альпине Монтан АГм (Австрия) (7!) Заявитель (54) ГИДРАВЛИЧЕСКАЯ БУДНИЧНАЯ СТОИКА

Изобретение относится к средствам крепления очистных выработок при подземной добыче полезных. ископаемых и может быть использовано в механизированных крепях.

Известна гидравлическая рудничная стой. ка, включающая шток с поршнем, цилиндр, рабочая камера которого соединена с устройством для предохранения стойки от гидравлического удара (1).

Недостатками такого устройства является низкая надежность работы стойкки сложность конструкции.

Наиболее близкой по технической сущности и достигаемому результату к предлагаемой является. гидравлическая рудничная стойка, включающая цилиндр, плунжер, внутренняя полость которого соединена с ра. бочей камерой цилиндра, предохранительный клапан, расположенный на внешней стороне стойки, соединенный с рабочей камерой, и находящееся у нижнего конца цилиндра отверстие, диаметр которого не мень ше условного прохода предохранительного клапана, причем указанное отверстие при полностью собранном положении стойки

2 перекрыто неуплотненной частью нижнего .конца плуижера стойки 12).

Однако такое устройство недостаточно надежно, так как при горном ударе возникают большие динамические нагрузки.

Целью изобретения является повышение надежности стойки за счет снижения динамических нагрузок при горном ударе.

Это достигается тем, что стойка снабжена карманом, закрепленным на внешней стороне ее цилиндра и соединенным снизу

tO с отверстием в цилиндре, а верхней частью— с предохранительным клапаном..

На фиг. 1 изображена секция механизированной крепи; на фиг. 2 — стойка, продольное сечение.

Секция механизированной крепи имеет верхняк 1, основание 2 и четыре гидростойки 3. Гидростойка 3 включает цилиндр 4 и плунжер 5. На верхнем конце цилиндра

4 установлена втулка б с уплотнительными кольцами 7 и 8. К-нижней части плунжера ро 5 приварено кольцо 9 с уплотнительными .кольцами 10 н ll на наружной его поверхности.

На кольце 9 сверху имеется отрезок тру бы 12, ограничивающий выдвижение плун712038 жера 5, Плунжер 5 снизу не имеет дна и . тем самым полость !3 плунжера 5 непосредственно соединена с рабочей камерой 14 гндростойки. Благодаря большому объему обеспечивается упругость гндростойки. В нижней части цилиндра 4 имеется отверстие 15 с большим проходным сечением, которое соединяет рабочую камеру !4 с рабочей камерой 16, приваренной к корпусу гидростойки. К цилиндру 4 снизу, приварено днище 17. Запирание гидростойки происходит прн перекрытии кольцом 9 нижнего края 18 отверстия 15. В верхней части кармана 16 предусмотрена резьба 19 под подсоединнтельный болт предохранительного клапана 20, на котором сверху установлен корпус 21 клапанной пружины.

Гидравлическая рудничная стойка работает следующим образом.

При опускании плунжера 5 кольцо 9 в крайнем нижнем положении перекрывает отверстие 15, при этом жидкость дросселируется через отверстие, благодаря чему обеспечивается плавное опускание плунжера и в конечном положении он не ударяется о днище 17.

Носкольку в крайнем нижнем положении влунжера 5 уплотнение ll находится выше отверстия 15, отверстие перекрывается не герметично, хотя при перекрытии кольцом

9 нижнего края !8 отверстия происходит запирание гидростойкн, Благодаря наличию кармана 16 обеспечивается свободный доступ к предохранительному клапану 20, который устанавливается в верхней части кармана.

Формула изобретения

Гидравлическая рудничная стойка, включающая цилиндр, плунжер, внутренняя полость которого соединена с рабочей камерой цилиндра, предохранительный клапан, расположенный на внешней стороне стойки, соединенный с рабочей камерой, и расположенное у нижнего конца цилиндра отверстие, диаметр которого не меньше условного прохода предохранительного клапана, причем указанное отверстие при полностью

И собранном положении стойки перекрыто неуплотненной частью нижнего конца плунжера стойки, отличающаяся тем, что, с це- лью повышения надежности стойки за счет снижения динамических нагрузок при горном ударе, она снабжена карманом, закрепленным на внешней стороне .цилиндра стойки и соединенным снизу с отверстием в цилиндре, а верхней частью — с предохранительным клапаном.

И Источники информации, принятые во внимание прн экспертизе

1: Патент ФРГ № 1000315, кл. 5 С 15/44, опубли к. 29.09.60.

2. Брук Я. С. и др. Угледобывающий комзе плекс КМ-87ДН. М., Недра, 1975, с. l?—

20 (прототип).
