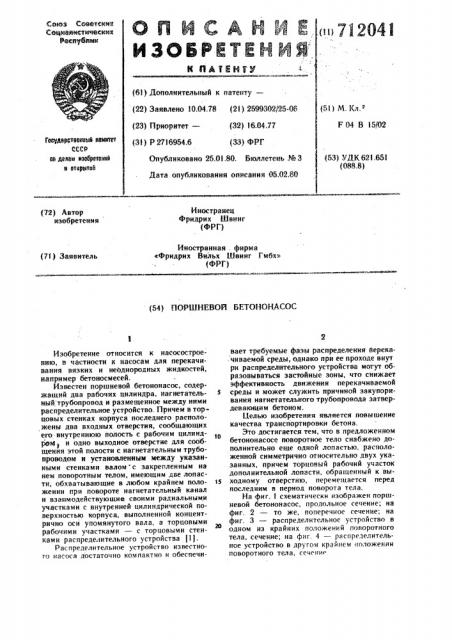

К ПАТЮИ7У (61) Дополнительный к патенту— (22) Заявлено 10,04.78 (2 l ) 2599302/25-06 (23) Приоритет — (32) 16.04.77 (3l) P 2716954.6 (33) ФРГ (51) М. Кл.

F 04 В 15/02

Гвщдврвтввввьй кеатвт

СССР вв двлвм вввбрвтвпвВ в втиритий

Опубликовано 25.01.80. Бюллетень ¹ 3 (53) УДК 621.651 (088.8)

Дата опубликования описания 05.02.80

Иностранец

Фридрих Ш вин г (ФРГ) (72) Автор изобретения

Иностранная . фирма

«Фридрих Вильх Швинг Гмбх (ФРГ) (54) ПОРШНЕВОЙ БЕТОНОНАСОС

Изобретение относится к насосостроеиию, в частности к насосам для перекачивания вязких и неоднородных жидкостей, например бетоносмесей.

Известен поршневой бетононасос, содержащий два рабочих цилиндра, нагнетательный;трубопровод и размещенное между ними распределительное устройство. Причем в торцовых стенках корпуса последнего расположены два входных отверстия, сообщающих его внутреннюю полость с рабочим цилиндром и одно выходное отверстие для сообщенйя этой полости с нагнетательным трубопроводом и установленным между указанными стенками валом с закрепленным на нем поворотным телом, имеющим две лопасти, обхватывающие в любом крайнем положении при повороте нагнетательный канал и взаимодействующие своими радиальными участками с внутренней цилиндрической поверхностью корпуса, выполненной концентрично оси упомянутого вала, а торцовыми рабочими участками — с торцовыми стенками распределительного устройства (1).

Распределительное устройство известного насоса достаточно компактно и обеспечивает требуемые фазы распределения йерекачиваемой среды, однако при ее проходе внут ри распределительного устройства могут образовываться застойные зоны, что снижает эффективность движения перекачнваемой

Б среды и может служить причиной закупориванин нагиетательного трубопровода затвердевакниим бетоном.

Целью изобретения является повышение качества транспортировки бетона.

Это достигается тем, что в предложенном бетононасосе поворотное тело снабжено дополнительно еще одной лопастью, расположенной симметрично относительно двух указанных, причем торцовый рабочий участок дополнительной лопасти, обращенный к выл ходному отверстию, перемещается перед последним в период поворота тела.

На фиг. l схематически изображен поршневой бетононасос, продольное сечение; на фиг. 2 — то же, поперечное сечение; на фиг. 3 — распределительное устройство в одном из крайних положений поворотного тела, сечение; на фиг. 4 — распределительное устройство в другом крайнем положении поворотного тела, сечение

712041

Формула изобретения

Поршневой бетононасос содержит рабочие цилиндры 1 н 2, нагнетательный трубопровод 3 н размещенное между ними распределительное устройство. В торцовых стенках 4 и 5 корпуса 6 распределительного устройства расположены входные отверстия 7 и 8, сообщающие его внутреннюю полость

9 с рабочими цилиндрами 1 и 2 соответственно, и .одно выходное отверстие 10 — для сообщения полости 9 с нагнетательным трубопроводом 3. Между стенками 4 н 5 установлен вал 11 с закрепленным на нем поворот!

1 ным телом 12, имеющим лопасти 13 и 14 и расположенную симметрично последним . третью лопасть 15. Лопасти 13, 14 и 15 взаимодействуют своими радиальными участками с внутренней цилиндрической поверх- 43 ностью 16 корпуса 6, выполненной концентрично оси вала l l, а торцовыми рабочими участками — с торцовыми стенками 4 и 5 распределительного устройства.

Поворотное тело 12 с лопастями 13, 14 и

15 устанавливается в корпусе 6 в двух край3О них положениях при помощи приводного гид» роцилиндра 17, причем торцовый рабочий .участок лопасти 15, обращенный к отверстию

10 перемещается перед последним в период поворота тела. Два крайних яоложения ново» ротного тела показаны на фиг. 2, одно положение — сплошными линиями, а другое— штрих-пунктирными. На этой же фигуре штрих-пунктирной линией показано положение выходного отверстия !0. При отклонениях поворотного тела в крайние положения между соответствукнцими радиальными участками лопастей 13, 14 н корпусом 6 образуются проходы .18 и 19 соответственно, что обеспечивает сообщение приемного бункера 20 с рабочим цилиндром, в котором 3s происходит такт всасывания. Радиальные участки лопастей 13 и 14 в крайних положениях уплотняются элементами 21, 22 установленными в корпусе 6.

Ьетононасос работает следующим образом.

При возвратно-поступательном движении поршней в рабочих цилиндрах происходит попеременное увеличение н уменьшение объема полостей цилиндров. Поршни цилиндров 1 и 2 работают в противофазе, т. е. 4s при уменьшении объема цилиндра I происходит увеличение объема цилиндра 2 и наоборот.. В период нахождения поршней в верхней и нижней точках их движения распределительное устройство поворачивается для обеспечения требуемых фаз распреде36 ления. Например, при остановке noBDpoTHOго тела 12. в положении, показанном на фиг. 2 сплошными линиями, т. е. лопасть 13 находится выше оси вала 11, поршень в цилиндре 1 движется в сторону увеличения объ- и ема этого цилиндра, а поршень в цилиндре

2 движется в сторону уменьшения его объема. В этом случае в цилиндре 1 происходит такт всасывания и перекачиваемая среда из бункера 20 через проход 18 заполняет цилиндр !. Одновременно в цилиндре 2 происходит такт нагнетания и перекачиваемая среда из цилиндра 2 вытесняется через отверстие 8 во внутреннюю полость 9 распределительного устройства, образованную участком корпуса 6 и лопастями 15 н 14, откуда через выходное отверстие поступает в нагнетательный трубопровод 3 (фнг. 2 и 3).

При остановке поворотного тела 12 в положении, показанном на фиг. 2 штрихпунктирными линиями, т. е. лопасть !4 находится выше оси вала 11, поршень в цилиндре 2 движется в сторону увеличения объема этого цилиндра, а поршень в цилиндре 1 движется в сторону уменьшения его объема.

В этом случае в цилиндре 2 происходит такт всасывання, и перекачиваемая среда из бункера 20 через проход 19 заполняет цилиндр.

2, Одновременно в цилиндре 1 происходит такт нагнетания и перекачиваемая среда из цилиндра 1 вытесняется через отверстие 7 во внутреннюю полость 9 распределительного устройства, образованную в этом случае участком корпуса 6 и лопастями 13 н 15, откуда через выходное отверстие 10 поступает в нагнетательный трубопровод 3 (фиг. 4).

Далее циклы повторяются.

Поршневой бетононасос, содержащий два рабочих цилиндра, нагнетательный трубопровод и размещенное между ними распределительное устройство, причем в торцовых стенках корпуса последнего расположены два входных отверстия, сообщающих его внутреннюю полость с рабочими цилиндрами, и одно выходное отверстие для сообщения этой полости с нагнетательным трубопроводом и установленным между указанными стенками валом с закрепленным на нем поворотным телом, имеющим две лопасти, обхватывающие в любом крайнем положении при повороте нагнетательный канал и взаимодействующие своими . радиальными участками с внутренней цилиндрической поверхностью корпуса, выполненной концентрично оси упомянутого вала, а торцовыми рабочими участками — с торцовыми стенками распределительного устройства, отличающийся тем, что, с целью повышения качества транспортировки .бетона, поворотное тело снабжено дополнительно еще одной лопастью, расположенной симметрично относительно двух указанных, причем торцовый рабочий участок дополнительной лопасти, обращенный к выходному отверстию, перемещается перед последним в период поворота тела.

Источники информации, принятые во внимание при экспертизе
