Реферат



(i i! 7l 2142

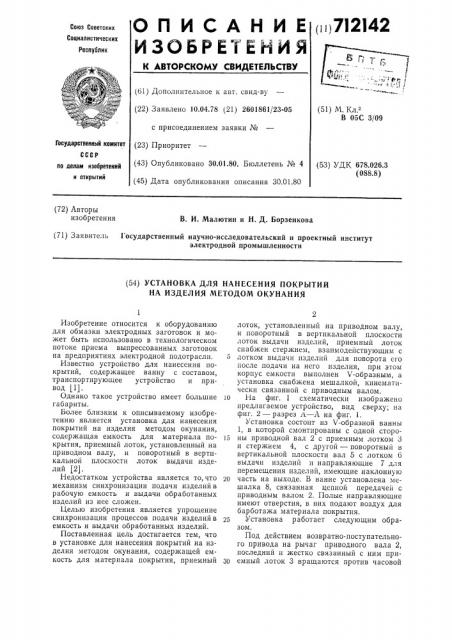

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

+=

ДВ ф

«ф (61) Дополнительное к авт. свид-ву (22) Заявлено 10.04.78 (21) 2601861/23-05 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.01.80. Бюллетень № 4 (45) Дата опубликования описания 30.01.80 (51) М. Кл.-

В 05С 3/09

Государстеенный комитет

СССР (53) УДК 678 026 3 (088.8) по делам изобретений и открытий (72) Авторы изобретения

В. И. Малютин и Н. Д. Борзенкова (71) Заявитель Государственный научно-исследовательский и проектный институт электродной промышленности (54) УСТАНОВКА ДЛЯ НАНЕСЕНИЯ ПОКРЫТИЙ

НА ИЗДЕЛИЯ МЕТОДОМ ОКУНАНИЯ

Изобретение относится к оборудованию для обмазки электродных заготовок и может быть использовано в технологическом потоке приема выпрессованных заготовок на предприятиях электродной подотрасли. 5

Известно устройство для нанесения покрытий, содержащее ванну с составом, транспортирующее устройство и привод (1).

Однако такое устройство имеет большие lo габариты.

Более близким к описываемому изобретению является установка для нанесения покрытий на изделия методом окунания, содержащая емкость для материала по- 15 крытия, приемный лоток, установленный на приводном валу, и поворотный в вертикальной плоскости лоток выдачи изделий (2).

Недостатком устройства является то,что 20 механизм синхронизации подачи изделий в рабочую емкость и выдачи обработанных изделий из нее сложен.

Целью изобретения является упрощение синхронизации процессов подачи изделий в емкость и выдачи обработанных изделий.

Поставленная цель достигается тем, что в установке для нанесения покрытий на изделия методом окунания, содержащей емкость для материала покрытия, приемный лоток, установленный на приводном валу, и поворотный в вертикальной плоскости лоток выдачи изделий, приемный лоток снабжен стержнем, взаимодействующим с лотком выдачи изделий для поворота его после подачи на него изделия, при этом корпус емкости выполнен Ъ -образным, а установка снабжена мешалкой, кинематически связанной с приводным валом.

На фиг. 1 схематически изображено предлагаемое устройство, вид сверху; на фиг. 2 — разрез A.— А на фиг. 1.

Установка состоит из V-образной ванны

1, в которой смонтированы с одной стороны приводной вал 2 с приемным лотком 3 и стержнем 4, с другой — поворотный в вертикальной плоскости вал 5 с лотком 6 выдачи изделий и направляющие 7 для перемещения изделий, имеющие наклонную часть на выходе. В ванне установлена мешалка 8, связанная цепной передачей с приводным валом 2. Полые направляющие имеют отверстия, в них подают воздух для барботажа материала покрытия.

Установка работает следующим образом.

Под действием возвратно-поступательного привода на рычаг приводного вала 2, последний и жестко связанный с ним приемный лоток 3 вращаются против часовой

712142 стрелки, приемный лоток занимает горизонтальное положение и на него подается изделие. При обратном ходе возвратно-поступательного привода приемный лоток опускается в материал покрытия изделия. При повторном воздействии возвратно-поступательного привода лоток 3 поднимается вверх, увлекая круглое изделие, скользящее под действием своего веса по направляющим 7 (плоское изделие при этом упирается в уголки а), стержень 4, дойдя до поверхности b лотка 6 выдачи изделий, воздействует на нее и разворачивает лоток б по часовой стрелке относительно вала 5, при этом все звенья лотка б проходят в зазорах звеньев лотка 3. Таким образом, изделие в средней части его подъема передается на лоток 6 и дальше под его воздействием, скользя по верху направляющих 7, передается на их наклонную часть и затем, например, на накопитель. В общем случае уголки а могут не ставиться.

При повороте вала 2 мешалка 8, связанная цепной передачей с приводным валом

2, вращается, перемешивая обмазочный состав.

В нижней части направляющих 7 имеются форсуночные отверстия, через которые направленно (вниз) подается сжатый воздух, способствующий усиленному перемеш ив анию р а створ а.

Применение устройства сокращает работы кранового оборудования, а также улучшает качество покрытий, что обеспечивает ускоренную чистку изделий, прошедших обжиг.

5 Формула изобретения

1. Установка для нанесения покрытий на изделия методом окунания, содержащая емкость.для материала покрытия, прием10 ный лоток, установленный на приводном валу, и поворотный в вертикальной плоскости лоток выдачи обработанных изделий, отличающаяся тем, что, с целью упрощения синхронизации процессов подачи

15 изделий в емкость и выдачи обработанных изделий, приемный лоток снабжен стержнем, взаимодействующим с лотком выдачи изделий для поворота его после подачи на него изделия.

20 2. Установка по п. 1, отлич ающаяся тем, что корпус емкости выполнен Ч-образным.

3. Установка по п. 1, отличающаяся тем, что она снабжена мешалкой, кинема25 тически связанной с приводным валом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

3o № 280813, кл. В 05С 3/02, 12.03.69, 2. Авторское свидетельство СССР № 475177, кл. В 05С 3/09, 02.08.71 (прототип).
