Реферат

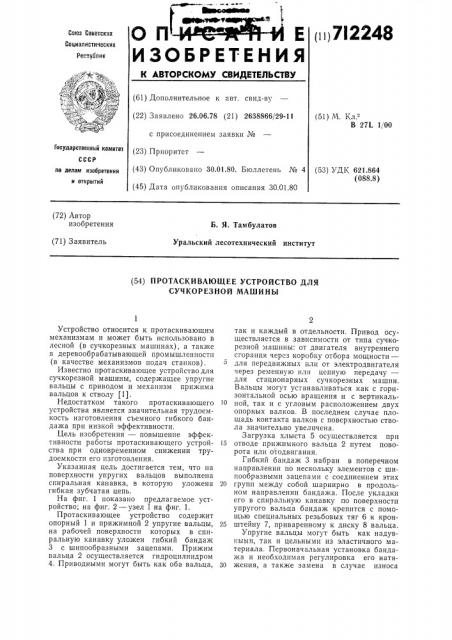

i117I2248

О П Е

И ЗОБP ЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.06.78 (21) 2638866/29-11 с присоединением заявки № (51) M. Кл.-

В 27L 1 F00 (53) УДК 621.864 (088.8) (43) Опубликовано 30.01.80. Бюллетень № 4 (45) Дата опубликования описания 30.01.80 ло делам изобретении и открытий (72) Автор изобретения

Б. Я. Тамбулатов

Уральский лесотехнический институт (71) Заявитель (54) ПРОТАСКИВАЮЩЕЕ УСТРОЙСТВО ДЛЯ

СУЧКОРЕЗНОЙ МАШИНЫ осУдаРстеенный камитет (23) Приоритет

Устройство относится к протаскивающим механизмам и может быть использовано в лесной (в сучкорезных машинах), а также в деревообрабатывающей промышленности (в качестве механизмов подач станков) .

Известно протаскивающее устройство для сучкорезной машины, содержащее упругие вальцы с приводом и механизм прижима вальцов к стволу (1).

Недостатком такого протаскивающего 10 устройства является значительная трудоемкость изготовления съемного гибкого бандажа при низкой эффективности.

Цель изобретения — повышение эффективности работы протаскивающего устрой- 15 ства при одновременном снижении трудоемкости его изготовления.

Указанная цель достигается тем, что на поверхности упругих вальцов выполнена спиральная канавка, в которую уложена 20 гибкая зубчатая цепь.

На фиг. 1 показано предлагаемое устройство; на фиг. 2 — узел 1 на фиг. 1.

Протаскивающее устройство содержит опорный 1 и прижимной 2 упругие вальцы, 25 на рабочей поверхности которых в спиральную канавку уложен гибкий бандаж

3 с шипообразными зацепами. Прижим вальца 2 осуществляется гидроцилиндром

4. Приводными могут быть как оба вальца, 30 так и каждый в отдельности. Привод осуществляется в зависимости от типа сучкорезной машины: от двигателя внутреннего сгорания через коробку отбора мощности— для передвижных или от электродвигателя через ременную или цепную передачу— для стационарных сучкорезных машин.

Бальцы могут устанавливаться как с горизонтальной осью вращения и с вертикальной, так и с угловым расположением двух опорных валков. В последнем случае площадь контакта валков с поверхностью ствола значительно увеличена.

Загрузка хлыста 5 осуществляется прп отводе прижимного вальца 2 путем поворота или отодвигания.

Гибкий бандаж 3 набран в поперечном направлении по нескольку элементов с шипообразными зацепами с соединением этих групп между собой шарнирно в продольном направлении бандажа. После укладки его в спиральную канавку по поверхности упругого вальца бандаж крепится с помощью специальных резьбовых тяг 6 к кронштейну 7, приваренному к диску 8 вальца.

Упругие вальцы могут быть как надувными, так и цельными из эластичного материала. Первоначальная установка бандажа и необходимая регулировка его натяжения, а также замена в случае износа

" ф. я6 - 4в =: ее ;к

- <$1234S . -.4(2 4 или обрыва осуществляется с помощьюопи- для создания большего тягово репежного устроиства. личивается усилие прижима г тягового усилия увеП отаскнваю ее р има вальца, котор щее устроиство работает рое больше деформирует упругий вале следующим образом.

П и отв тем самым увеличивая поверхность кони угий валец, ри отведенном прижимном вальце 2 5 такта, а само силие и"ижи об абатываемое у прижима, отнесенное р ое дерево укладывается на к единице поверхности контакта, остается опорный валец 1 (например, с помощью практически неизменным и оптимально неманипулятора). Силовой гидроцилиндр 4 обходнмым. прижимает валец 2 к поверхности ствола и при вращении вальцев от привода ствол !9 Формула изобретения протаскивается через резцовую головку Протаскивающее устройство для с чкорезной машины, содержащее упругие вальст ойство для сучкоНавитый по всей поверхности вальцев 1 цы с приводом и механизм прижима вальи 2 гибкий бандаж 3 с большим количе- цов к стволу, о т л и ч а ю щ е е с я тем, что, ством шипообразных зацепов обеспечивает !5 с целью повышения эффективности работы, большую площадь контакта вальцев с по- па поверхности упругих вальцов выполнена верхностью ствола дерева на значительной спиратьная канавка, в которую уложена дуге.

Г гибкая зубчатая цепь.

JIBBHblM достоинством предлагаемого устройства является то, что величина тяго- 20 принятые во внимание при экспертизе вого усилия будет определяться площадью 3. Авторское свидетельство СССР контакта вальца с стволом дерева, причем ¹ 431010, кл. В 27L 1/00, 1972 (прототип).

Йг.2
