Сталь

Сталь

Иллюстрации

Показать все

Реферат

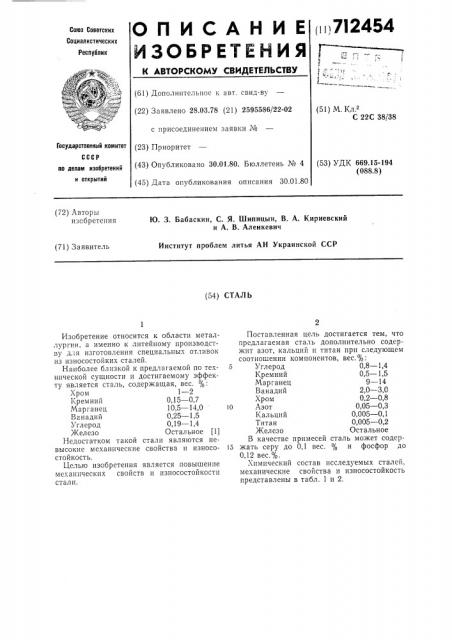

(» I 712454

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик! с

1 (61) Дополнительное к авт. свид-ву (22) Заявлено 28.03.78 (21) 2595586/22-02 (51) М. Кл.

С 22С 38/38 с присоединением заявки №

Государственный комнтет (23) Приоритет (43) Опубликовано 30.01.80. Бюллетень № 4 (45) Дата опубликования описания 30.01.80 (53) УДК 669.15-194 (088,8) по делам изобретений н открытий (72) Авторы изобретения

Ю. 3. Бабаскин, С. Я. Шипицын, В. А. Кириевский и А. В. Алеикевич

Институт проблем литья АН Украинской ССР (71) Заявитель (54) СТАЛ Ь

Изобретение относится к области металлургии, а именно к литейному производству для изготовления специальных отливок из износостойких сталей.

Наиболее близкой к предлагаемой по технической сущности и достигаемому эффекту является сталь, содержащая, вес.

Хром 1 — 2

Кремний 0,15 — 0,7

Марганец 10,5 — 14,0

Ванадий 0,25 — 1,5

Углерод 0,19 — 1,4

Железо Остальное (1)

Недостатком такой стали являются невысокие механические свойства и износостойкость.

Целью изобретения является повышение механических свойств и износостой кости стали.

Поставленная цель достигается тем, что предлагаемая сталь дополнительно содержит азот, кальций и титан при следующем соотношении компонентов, вес. :

5 Углерод 0,8 в 1,4

Кремний 0,5 в 1,5

Марганец 9 — 14

Ванадий 2,0 — 3,0

Хром 0,2 — 0,8

10 Азот 0,05 — 0,3

Кальций 0,005 — 0,1

Титан 0,005 — 0,2

Железо Остальное

В качестве примесей сталь может содер15 жать серу до 0,1 вес. о о и фосфор до

0,12 вес %.

Химический состав исследуемых сталей, механические свойства и износостойкость представлены в табл. 1 и 2.

712454

Таблица 1

Химический состав, вес. %

Сталь, №

Si

Ч N Ca Ti

Мп

И з в е с т н а я

1,5

0,09

0,07

0,5

1,00

14,0

Предлагаемая

0,8

0,2

0,5

0,05

0,05

0,05

0,07

0,07

0,07

3,0

0,2

1,5

0,5

1,5

0,8

9,0

14,0

12,5

0,30

0,05

0,15

0,005

0,100

0,080

0,200

0,005

0,110

0,80

1,40

l,25

Таблица 2

Механические свойства стали

Износ образцов из сталей, г

Относи Относительное тельное сужение, % удлинение, %

Ударная вязкость, кГм/смя

Предел текучести, кГ/мм

Предел прочности, кГ/мм

Сталь, 1чь

3 а к а л к а 950 — вода

0,54

9,5

46 31,0 29,0

Известная 1 71

Предлагаемая

0,31

0,34

0,33

14,0

16,0

17,0

53

51

34,5

37,0

36,5

76

78

32,0

33,0

32,5

3 а к а л к а 1100 — вода

0,46

l8,5

83,0

31,2 30,5

Известная 1

47,1

Предлагаемая

24,5

25,4

27,8

0,23

0,21

0,22

49,5

91,0

97,5

97,0

36,0

39,0

37,1

33,0

35,0

34,5

53

52,0

Составитель С. Деркачева

Редактор 3. Ходакова Техред А. Камышникова Корректор В. Петрова

Заказ 2792/16 Изд. № 120 Тираж 698 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2

Испытания на износ проведены в условиях сухого трения качения с 10 -ным проскальзыванием на машине типа Амолера (давление в контакте 70 кГ, число оборотов п=70000). Материалом для контрролика служила бандажная сталь одинаковой твердости.

Таким образом, механические свойства и износостойкость предлагаемой стали значительно выше по сравнению с известной.

Экономический эффект от внедрения предлагаемой стали составляет 75 тыс. руб.

Формула изобретения

Сталь, содержащая углерод, кремний, марганец, ванадий, хром и железо, отл ич а ющ а я ся тем, что, с целью повышения механических свойств и износостойкости, она дополнительно содержит азот, кальций и титан при следующем соотношении компонентов, вес.%:

5 Углерод 0,8 в 1,4

Кремний 0,5 — 1,5

Марганец 9 — 14

Ванадий 2,0 — 3,0

Хром 0,2 — 0,8

10 Азот 0,05 — 0,3

Кальций 0,005 — 0,1

Титан 0,005 — 0,2 ,железо Остальное

Источники информации, 15 принятые во внимание при экспертизе

1. Патент Англии № 1148258, кл. С 7 А, 1967.
