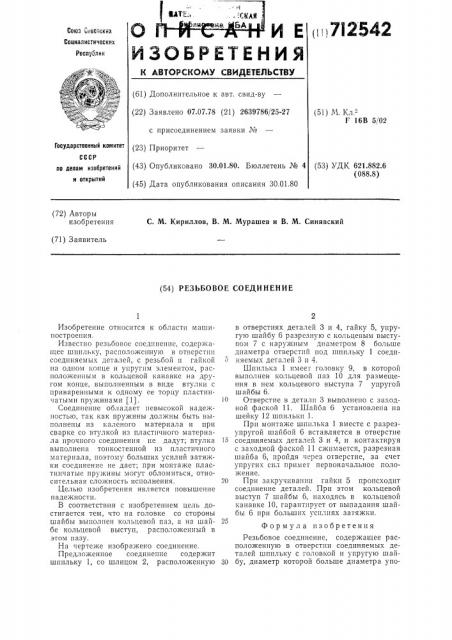

Реферат



((;) 7I 2542

Со(оз 6оветскнх

Солналнстнческнх

Республнк

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 07.07,78 (21) 2639786/25-27 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 30.01.80. Бюллетень № 4 (45) Дата опубликования описания 30.01.80 (51) М. Кл.-"

Г 16В 5/02

Государственный комитет (53) УДК 621.882.6 (088.8) по делам изобретений н открытий (72) Авторы изобретения

С. М. Кириллов, В. М. Мурашев и В. М. Синявский (71) Заявитель (54) РЕЗЪБОВОЕ СОЕДИНЕНИЕ

Изобретение относится к области машиностроения.

Известно резьбовое соединение, содер>кащее шпильку, расположенную в отверстии соединяемых деталей, с резьбой и гайкой па одном конце и упругим элементом, расположенным в кольцевой канавке на другом конце, выполненным в виде втулки с привареш(ыми к одному ее торцу пластинчатыми пружинами (1). !

О

Соединение обладает невысокой наде>кностью, так как пружины доляны быть выполнены из каленого материала и при сварке со втулкой из пластичного материала прочного соединения не дадут; втулка (5 выполнена тонкостенной из пластичного материала, поэтому больших усилий затяжки соединение не дает; при монтаже пластинчатые пружины могут обломиться, относительная сложность исполнения. 20

Целью изобретения является повышение н адежности.

В соответствии с изобретением цель достигается тем, что на головке со стороны шайбы выполнен кольцевой паз, а на шай- 25 бе кольцевой выступ, расположенный в этом пазу.

На чертеже изображено соединение.

Предложенное соединение содержит шпильку 1, со шлицом 2, расположенную 30 в отверстиях деталей 3 и 4, гайку 5, упругую шайбу б разрезную с кольцевым выступом 7 с наружным диаметром 8 больше диаметра отверстий под шпильку 1 соединяемых деталей 3 и 4.

Шпилька 1 имеет головку 9, в которой выполнен кольцевой паз 10 для размещения в нем кольцевого выступа 7 упругой шайбы 6.

Отверстие в детали 3 выполнено с заходной фаской 11. Шайба 6 установлена па шейку 12 шпильки 1.

При монтаже шпилька 1 вместе с разрезупругой шайбой 6 вставляется в отверстие соединяемых деталей 3 и 4, и контактируя с заходной фаской 11 сяимается, разрезная шайба 6, пройдя через отверстие, за счет упругих снл примет первоначальное положение.

При закручивашш гайки 5 происходит соединение деталей. При этом кольцевой выступ 7 шайбы 6, находясь в кольцевой канавке 10, гарантирует от выпадания шайбы 6 прп больших усилиях затяжки, Формула изобретения

Резьбовое соединение, содержащее расположенную в отверстии соединяемых деталей шпильку с головкой и упругую шайбу, диаметр которой больше диаметра упо712542

Составитель А. Колпаков

Техред А. Камышникова

Корректор Е. Хмелева

Редактор Л. Гольдина

Заказ 2665/2 Изд. ¹ 103 Тираж 1095 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 мянутого отверстия, установленную на шпильке между соединяемой деталью и головкой, отл ич а ющееся тем, что, с целью повышения надежности, на головке шпильки со стороны шайбы выполнен кольцевой паз, а на шайбе — кольцевой выступ, расположенный в этом пазу, при этом шайба выполнена — разрезной.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 462941, кл. F 16В 5/02, 1975.
