и ц 7I258I

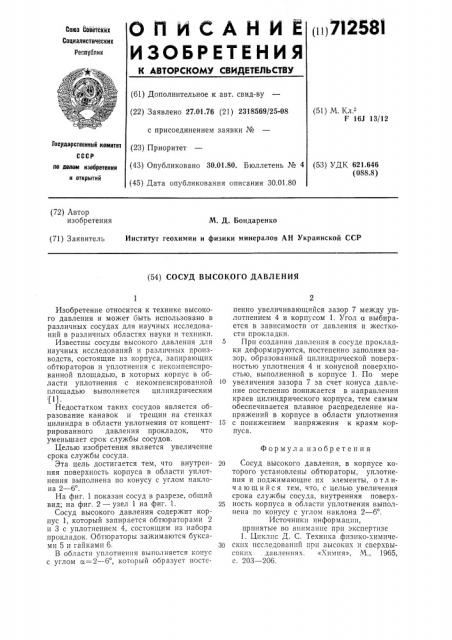

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 27.01.76 (21) 2318569/25-08 с присоединением заявки № (51) М. Кл."F 16J 13/12

Й УдРственный комитет (23) Приоритет (53) УДК 621.646 (088.8) по дедам наобротвннн (43) Опубликовано 30.01.80. Бюллетень № 4 н открытий (45) Дата опубликования описания 30.01.80 (72) Автор изобретения

М. Д. Бондаренко (71) Заявитель Институт геохимии и физики минералов АН Украинской ССР (54) СОСУД ВЫСОКОГО ДАВЛЕНИЯ

Формула изобретения

Изобретение относится к технике высокого давления и может быть использовано в различных сосудах для научных исследований в различных областях науки и техники.

Известны сосуды высокого давления для 5 научных исследований и различных производств, состоящие из корпуса, запирающих обтюраторов и уплотнения с некомпенсированной площадью, в которых корпус в области уплотнения с неком пенсированной 10 площадью выполняется цилиндрическим (1)

Недостатком таких сосудов является образование канавок и трещин на стенках цилиндра в области уплотнения от концент- 15 рированного давления прокладок, что уменьшает срок службы сосудов.

Целью изобретения является увеличение срока службы сосуда.

Эта цель достигается тем, что внутрен- 20 няя поверхность корпуса в области уплотнения выполнена по конусу с углом наклона 2 — 6.

На фиг. 1 показан сосуд в разрезе, общий вид; на фиг. 2 — узел 1 на фиг. 1. 25

Сосуд высокого давления содержит корпус 1, который запирается обтюраторами 2 и 3 с уплотнением 4, состоящим из набора прокладок. Обтюраторы зажимаются буксами 5 и гайками б. 30

В области уплотнения выполняется конус с углом ca=2 — б, который образует постепенно увеличивающийся зазор 7 между уплотнением 4 и корпусом 1. Угол а выбирается в зависимости от давления и жесткости прокладки.

При создании давления в сосуде прокладки деформируются, постепенно заполняя зазор, образованный цилиндрической поверхностью уплотнения 4 и конусной поверхностью, выполненной в корпусе 1. По мере увеличения зазора 7 за счет конуса давление постепенно понижается в направлении краев цилиндрического корпуса, тем самым обеспечивается плавное распределение напряжений в корпусе в области уплотнения с понижением напряжения к краям корпуса.

Сосуд высокого давления, в корпусе которого установлены обтюраторы, уплотнения и поджимающие их элементы, отлич а ю шийся тем, что, с целью увеличения срока службы сосуда, внутренняя поверхность корпуса в области уплотнения выполнена по конусу с углом наклона 2 — 6 .

Источники информации, принятые во внимание прп экспертизе

1. Цпклпс Д. С. Техника физико-химических исследований прп высоких и сверхвысоких давлениях. «Химия», М., 1965, с. 203 — 206.

712581

Риз. 2

pun. r

Составитель А. Старикова

Техред А. Камышникова

Корректор Л. Орлова

Редактор Г. Улыбина

Типография, пр. Сапунова, 2

Заказ 2783/4 Изд. № 118 Тираж 1095 Подписное

Н110 «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москга, 7К-35, Раушская наб., д. 4/5
