Реферат



ф Qон2ь q- j

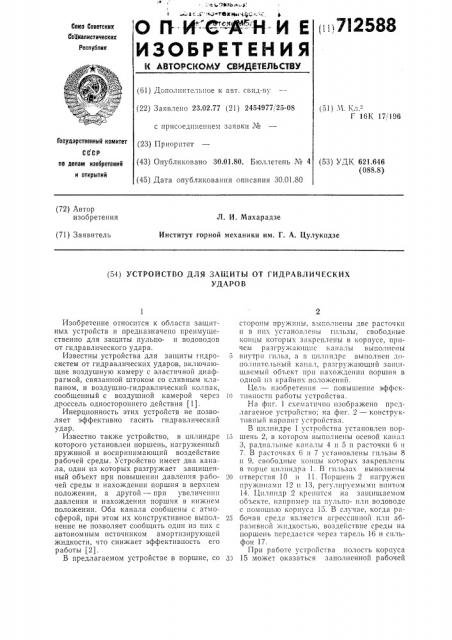

О П-И --C — " "- -Н- И Е (1117I2588

ИЗОБРЕТЕНИЯ

Союз Саветскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Допол1штельпое к авт. свид-ву (22) Заявлено 23.02.77 (21) 2454977 25-08 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.01.80. Бюллетень ¹ 4 (45) Дата опубликования описания 30.01.80 (51) 1 1 1

Г 16К 17/196

Гасударственный комитет

СССР (53) УДК 621,646 (088.8) по делам изобретений и открытий (72) Автор изобретения

Л. И. Махарадзе

Институт горной механики им. Г. А. Цулукидзе (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗА1ЦИТЫ ОТ ГИДРАВ.1ИЧГСКИХ

УДАРОВ

Изобретение относится к области защитных устройств и предназначено преиму1цественно для защиты пульпо- и водоводов от гидравлического удара.

Известны устройства для защиты п1дро- 5 систем от гидравлических ударов, включающие воздушную камеру с эластичной диафрагмой, связанной штоком со сливным клапаном, и воздушно-гидравлический колпак, сообщенный с воздушной камерой через I!1 дроссель одностороннего действия (1).

Инерционность этих устройств не позволяет эффективно гасить гидравлический удар.

Известно также устройство, в цилиндре 1д которого установлен поршень, нагруженный пружиной и воспринимающий воздействие рабочей среды. Устройство имеет два канала, один из которых разгружает защищенный объект при повышении давления рабо- 20 чей среды и нахождении поршня в верхнем положении, а другой — при увел ичешш давления и нахождении поршня в нижнем положении. Оба канала сообщены с атмосферой, при этом их конструктивное выпол- 2Ç пение не позволяет сообщить один из них с автономным источником амортизирующей жидкости, что снижает эффективность его работы (2).

В предлагаемом устройстве в поршне, со 3 стороны пружины, выполпены две расточкп и в шгх установлены гильзы, свободные концы которых закреплены в корпусе, причем рязгружающис каналы выполнены внутри п1льз, а в цилиндре Bыполнен дополнительный канал, разгружающпй защищаемый объект прп нахождении поршня в одной из крайних положений.

Цель изобретения — повышение эффсктшзности работы устройства.

На фиг. 1 схематично изображено предлагаемое устройство; на фиг. 2 — конструктивный вариант устройства.

В цилиндре 1 устройства установлен поршень 2, в котором выполнены осевой канал

3, pa 7,!lé;11.11ыс 1 .я I« lbl 4 11 5 Il 11асточкп 6 II

7. В расточках 6 и 7 установлены п1льзы 8 и 9, свободные концы которых закреплены в торце цилиндра 1. В п1льзях выполи lib! отверстия 10 и 11. Поршень 2 нагружен пружпнямп 12 и 13, регулируемыми винтом

14. Цилш1др 2 крепится на защищаемом объекте, например на пульпо- или водоводе с помощью корпуса 15. В случае, когда рабочая среда является агрессивной плп абразивной жпдкостью, воздействие среды на поршень передастся через тарель 16 и сильфон 17.

При работе устройства полость корпуса

15 может оказаться заполненной рабочей

712588 средой, для обеспечения при этом возможности перемещения тарели 16 устройство снабжено предохранительным устройством

18 (фиг. 2). Для чистых рабочих сред полость корпуса 15 изолируется с помощью манжеты 19 (фиг. 1).

Внутренний канал гильзы 8 (фиг. 1) сообщен с атмосферой, а канал гильзы 9— с автономным источником амортизирующей жидкости. Этот вариант предпочтительно использовать для объектов с небольшим объемом. Для больших объемов каналы в гильзах 9 сообщены с источником амортизирующей жидкости, а для сообщения объекта с атмосферой в цилиндре выполнен один или несколько дополнительных каналов 10 (фиг. 2). Для неответственных объектов все каналы гильз могут быть сообщены с атмосферой.

На фиг. 1 и фиг. 2 устройство показано в нейтральном положении. При возникновении в защищаемом объекте волны повышенного давления тарель 16 совместно с поршнем перемещается вверх. В верхнем положении поршня его радиальный канал 4 совмещается с отверстием 11 гильзы 8 (фиг. 1), а радиальный канал 5 — с каналом 20 (фиг. 2), в результате чего происходит выпуск среды в атмосферу. При возникновении в защищенном объекте волны пониженного давления поршень перемещается вниз, при этом совмещаются канал 4 с отверстием 10 гильзы 9, в результате чего происходит напуск амортизирующей жидкости в защищаемый объект.

Наиболее эффективное гашение гпдрав10

35 лического удара обеспечивается при использовании в качестве амортизирующей жидкости водовоздушной смеси.

Формула изобретения

1. Устройство для защиты от гидравлических ударов преимущественно для пульпои водоводов с установленным в цилиндре поршнем, нагруженным с одной стороны пружиной, а другой стороной воспринимающим воздействие рабочей среды в защищаемом объекте, и двумя каналами, один из которых разгружает защищаемый объект при повышении давления, рабочей среды и нахождении поршня в верхнем положении, а другой — при понижении давления и нахождении поршня в нижнем положении, отл ича ю щееся тем, что, с целью повышения эффективности работы, в поршне со стороны пружины выполнены две расточки и в них установлены гильзы, свободные концы которых закреплены в торце цилиндра, причем разгруженные каналы выполнены внутри гильз.

2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что в цилиндре выполнен дополнительный канал, разгружающий защищаемый объект при нахождении поршня в одном из крайних положений.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

K 306307, кл. F 16К 47/10 1966.

2. Патент США No 2221575, кл. 137 — 493, 8 опубл. 1955.

712588 (îèã. Я

Составитель Л. Семенов

Редактор Г. Улыбина

Корректор Л. Орлова

Техред А. Камьппникова

Типография, пр. Сапунова, 2

Заказ 549,5 Изд. М 118 Тираж 1095 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4j5
