Устройство для удаления конденсата из ресивера вакуумно- сушильной камеры

Устройство для удаления конденсата из ресивера вакуумно- сушильной камеры

Иллюстрации

Показать все

Реферат



7I2603

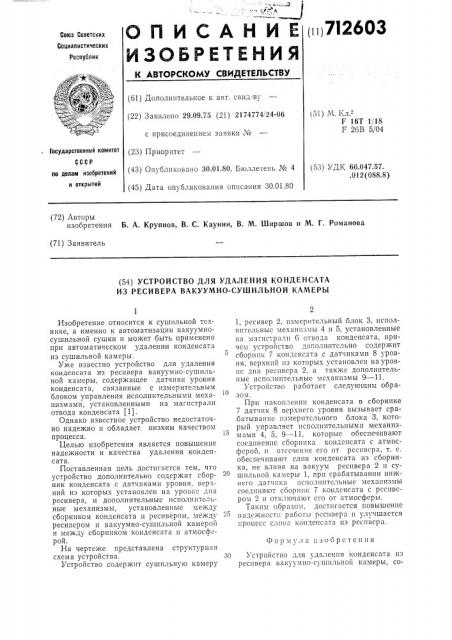

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт, свид-ву (22) Заявлено 29.09.75 (21) 2174774 24-06 с присоединением заявки че (51) М. Кл.-

F 16Т 1/18

F 2бВ 5/04

ГосУдаРственный комитет (23) Приоритет (53) УДК 66.047.57. .012(088.8) по делам изобретений (43) Опубликовано 30.01.80. Бюллетень ЛЪ 4 и открытий (45) Дата опубликования описания 30.01.80 (72) Авторы изобретения Б. А. Крупнов, В. С. Каунин, В. М. Ширшов и М. Г. Романова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ КОНДЕНСАТА

ИЗ РЕСИВЕРА ВАКУУМНО-СУШИЛЬНОЙ КАМЕРЫ

Формула изобретения

Изобретение относится к сушильной технике, а именно к автоматизации вакуумносушильной сушки и может быть применено при автоматическом удалении конденсата из сушильной камеры.

Уже известно устройство для удаления конденсата из ресивера вакуумно-сушильной камеры, содержащее датчики уровня конденсата, связанные с измерительным блоком управления исполнительными механизмами, установленными на магистрали отвода конденсата (1).

Однако известное устройство недостаточно надежно и обладает низким качеством процесса, 15

Целью изобретения является повышение надежности и качества удаления конденсата.

Поставленная цель достигается тем, что устройство дополнительно содержит сборник конденсата с датчиками уровня, верхний из которых установлен на уровне дна ресивера, и дополнительные исполнительные механизмы, установленные между сборником конденсата и ресивером, между ресивером и вакуумно-сушильной камерой и между сборником конденсата и атмосферой.

На чертеже представлена структурная схема устройства. 30

Устройство содержит сушильную камеру

1, ресивер 2, измерительный блок 3, исполнительныс механизмы 4 и 5, установленные на магистрали б отвода конденсата, причем устройство дополнительно содержит сборник 7 конденсата с датчиками 8 уровня, верхний пз которых установлен на уровне дна респвсра 2, а также дополнительные исполнительные механизмы 9 — 11.

Устройство работает следующим образом.

При накоплении конденсата в сборнике

7 датчик 8 верхнего уровня вызывает срабатывание измерительного блока 3, который управляет исполнительными механизмами 4, 5, 9 — 11, которые обеспечивают соединение сборника конденсата с атмосферой, и отсечение его от рссивсра, т. е. обеспечивают слив конденсата из сборника, не влияя на вакуум реснвера 2 и сушильной камеры 1, при срабатывании нижнего датчика исполнитсльные механизмы соединяют сборник 7 конденсата с рсспвсром 2 и отключают его от атмосферы.

Таким образом, достигается повышение надежности работы рсспвера и улучшается процесс слива конденсата из реснвсра.

Устройство для удаления конденсата пз ресивера вакуумно-сушильной камеры, со712603

Составитель К, Роганов

Техред А. Камышникова

Редактор Л, Гольдина

Корректор Л, Орлова

Заказ 2661)20 Изд. № 104 Тираж 1139 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 держащее датчики уровня конденсата, связанные с измерительным блоком управления исполнительными механизмами, установленными на магистрали отвода конденсата, отличающееся тем, что, с целью повышения надежности и качества удаления конденсата, устройство дополнительно содержит сборник конденсата с датчиками уровня, верхний из которых установлен на уровне дна ресивера, и дополнительные 10 исполнительные механизмы, установленные между сборниками конденсата и ресивером, между ресивером и вакуумно-сушильной камерой и между сборником конденсата и атмосферой.

Источники информации, принятые во внимание при экспертизе

1. Справочник по прикладной измерительной технике. М., «Энергия», 1968, с. 472.
