Регенеративная насадка воздухоподогревателя

Регенеративная насадка воздухоподогревателя

Иллюстрации

Показать все

Реферат



«т ... (, о ; (" ..,:.;:;. .:.:-те. -;и

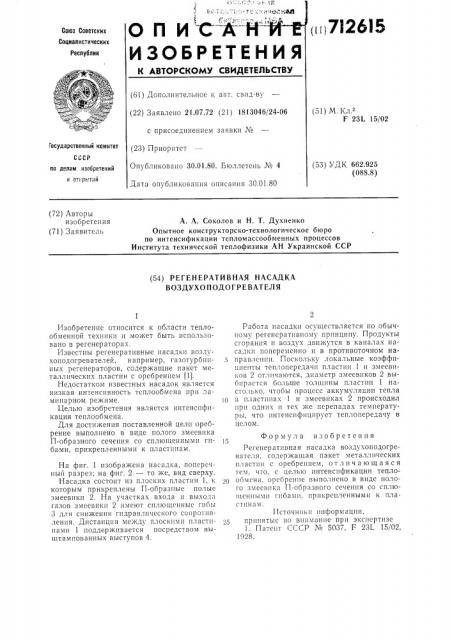

О П И С- А-Н

ill, }732615

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕ

К АВТОРСКОМУ СВИДЕТЕЛ (61) Дополнительное к авт. свид-ву (22) Заявлено 21.07,72 (21) 1813046 с присоединением заявки М (51) М. Кл.з

F 231 15/02

СССР ла делам изобретений и открытий

Опубликовано 30.01.80. Бюллетень Ъ

Дата опубликования описания 30.01 (53) УДК 662.925 (088.8) (72) Авторы изобретения (71) Заявитель

А. А. Соколов и Н. T. Духненко

Опытное конструкторско-технологическое бюро по интенсификации тепломассообменных процессов

Института технической теплофизики АН Украинской ССР (54) РЕГЕНЕРАТИВНАЯ НАСАДКА

ВОЗДУХО ПОДОГРЕВАТЕЛЯ

ГсУдаРственный комитет (23) Приоритет

Изобретение относится к области теплообменной техники и может быть использовано в регенераторах.

Известны регенеративные насадки воздухоподогревателей, например, газотурбинных регенераторов, содержащие пакет металлических пластин с оребрением 11).

Недостатком известных насадок является низкая интенсивность тсплообмена при ламинарном режиме.

Целью изобретения является интенсификация теплообмена.

Для достижения поставленной цели оребрение выполнено в виде полого змеевика

П-образного сечения со сплющенными гибами, прикрепленными к пластинам.

На фиг. 1 изображена насадка, поперечный разрез; на фиг. 2 — то же, вид сверху.

Насадка состоит из плоских пластин 1, к которым прикреплены П-образные полые змеевики 2. На участках входа и выхо.за газов змеевики 2 имеют сплющенные гибы

3 для снижения гидравлического сопротивления. Дистанция ме кду плоскими пластинами 1 поддерживается посредством выштампованных выступов 4.

Работа насадки осуществляется по обычному регснеративному принципу. Продукты сгорания п воздух движутся в каналах насадки попеременно и в протпвоточном на5 правлении. Поскольку локальные коэффициенты теплопередачи пластин 1 и змеевиков 2 отличаются, диаметр змеевиков 2 выбирается больше толщины пластин 1 настолько, чтобы процесс аккумуляции тепла в пластинах 1 и змеевиках 2 происходил при одних и тех же перепадах температуры, что интенсифицирует теплопередачу в целом.

Формул а изобретения

Регенеративная насадка воздухоподогревателя, содержашая пакет металлических пластин с оребреннем, отличающаяся тем, что, с целью интенсификации тепло2р обмена, орсбренпе выполнено в виде полого змеевика П-образного сечения со сплющенными гнбамп, прикрепленными к пластинам.

Источники информации, принятыс во вш|мание при экспертизе

1. Патент СССР М 5037, F 231 15/02, 1928.

712615

Рог. 1

Дог. 2
