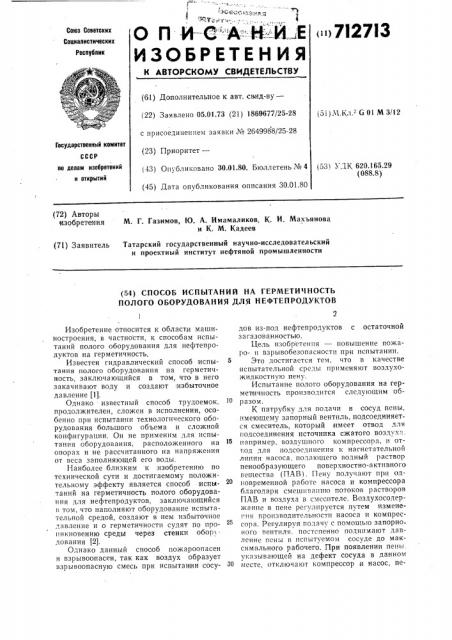

О п И-О"А-:-" Н:"И.Е

ИЗОБРЕТЕНИЯ

>2!27!3

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву—

{22) Заявлено 05.01.73 (21) 1869677/25-28

I с присоединением заявки ¹ 2649988/25-28 (23) Приоритет— (43) Опубликовано 30.01.80. Бюллетень № 4 (45) Дата опубликования описания 30.01.80 (51 ) М.Кл G 01 М 3/12

Государственный комитет по делам изобретений и открытий

153) УДК 620.165.29 (088.8) (72) Авторы изобретения

М. Г. Газимов, Ю. А. Имамаликов, К. И. Махъянова и К. М, Кадеев

Татарский государственный научно-иссл едовател ьский и проектный институт нефтяной промышленности (71) Заявитель (54) СПОСОБ ИСПЫТАНИЙ НА ГЕРМЕТИЧНОСТЬ

ПОЛОГО ОБОРУДОВАНИЯ ДЛЯ НЕФТЕПРОДУКТОВ

Изобретение относится к области машиностроения, в частности, к способам испытаний полого оборудования для нефтепродуктов на герметичность.

Известен гидравлический способ испытания полого оборудования на герметичность, заключающийся в том, что в него закачивают воду и создают:избыточное давление (1).

Однако известный способ трудоемок, продолжителен, сложен в исполнении, особенно при испытании технологического оборудования большого объема и сложной конфигурации. Он не применим,чля испытания оборудования, расположенного на опорах и не рассчитанного на напряжения от веса заполняющей его воды.

Наиболее близким к .изобретению по технической сути и достигаемому положительному эффекту является способ испытаний на герметичность полого оборудования для нефтепродуктов, заключающийся в том, что наполняют оборудование испытательной средой, создают в нем избыточное давление и о герметичности судят по прон и кновению среды через стенки оборва†дования 12).

Однако данный способ пожароопасен и взрывоопасен, так как воздух образует взрывоопасную смесь при испытании сосудов из-под нефтепродуктов с остаточной загазованностью.

Цель изобретенпя — повышение пожаро- н взрывобезопасностн при испытании.

Это достигается тем, что в качестве испытательной среды применяют воздухожидкостную пену.

Испытание полого оборудования на герметичность производится следующим образом.

К патрубку для подачи в сосуд пены, имеющему запорный вентиль, подсоединяется смеситель, который имеет отвод чля подсоединения источника сжатого воздух:., например, воздушного компрессора, и отгод для подсоединения к нагнетательной .пинии насоса. подающего водный раствор пенообразующего поверхностно-активного гещества (ПАВ). Пену получают прп одновременной работе насоса и компрессора благодаря смешнваншо потоков растворов

ПАВ и воз,чуха в смесителе. Воздухосодержанне в пене регулируется путем изменения производительности насоса и компрессора. Регулируя полачу с помощью запорно ного вентиля. постепенно поднимают давление пены в испытуемом сосуде до максимального рабочего. При появлении пень.. указывающей на дефект сосуда в данном месте, отключают компрессор и насос, пе712713

Формула изобретения

СССР (протогнгт ( "т

Составитель Ю. Репин

Тскрсд А. Камыгпникова

Редактор T. Морозова

Коррсктор И. Симкина

3аказ 13//38 Изд. ¹ 148 Тираж 1033 Подписное

11Г!О, Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раугнская иаС., д. 4/5

Тип. Харьк. фил. пред, «Патент» рекрывают запорный вентиль. Затем выпускаюг пену из сосуда открытием запорного вентиля (после отсоединения компрессоря и насоса) или открытием сливного вентиля. После устранения дефекта испытание повторяют.

Пример. С помощью муфты соединили два отрезка трубы по 3 л длиной каждый, на свободные концы которых установили заглушки. Для подачи пены в соб- 10 ранный трубопровод на одном из отрезков трубы имеется патрубок с установленным на нем манометром, к которому в качестве смесителя был подсоединен тройник с диафрагмой. l5

Был приготовлен 1 л 0.5",o-ного раствора сульфанола (ПАВ) в водопроводной воде с добавкой 1% КМЦ (стабилизатор).

Потоки воздуха и раствора пенообразу- 20 ющего ПАВ после слияния в тройнике и интенсивного смешивания при прохождении через диафрагму образовывали пену, которая подавалась в испытываемый трубопровод при давлении 2 кгс/слР. Неплот- 25 ность муфтового соединения сразу же отчетливо определилась по проступающей там белой пене, хорошо видимой на расстоянии.

Эффект по описанному способу дости- 30 гастся тем, что воздухожидкостная пена, состоящая из пузырьков воздуха, заключенных внутри вязких пленок раствора повсрхностно-активного вещества (ПАВ),,исключает образование при испытании сосудов из-под нефтепродуктов взрывоопасных газовоздушных смесей воздуха с парами нефтепродуктов.

Способ испытаний на герметичность полого оборудования для нефтепродуктов, заключающийся в том, что наполняют оборудование испытательной средой, создают а нем избыточное давление и о герметичности судят по проникновению среды через стенки оборудования, отличающийся гсм, что, с целью повышения пожаро- и взрывобезопаспости при испытании, в качсстве испытательной среды применяют воздухо-жидкостную пену.

Источники информации, принятые во внимание при экспертизе:

1. Климовский Е. М. Очистка полости и испытание магистральных и промысловых трубопроводов, М., «Недра», 1972, 76, 90.

2. Авторское свидетельство

Л" 369320 кл. G 01 М 3/08, 1969
