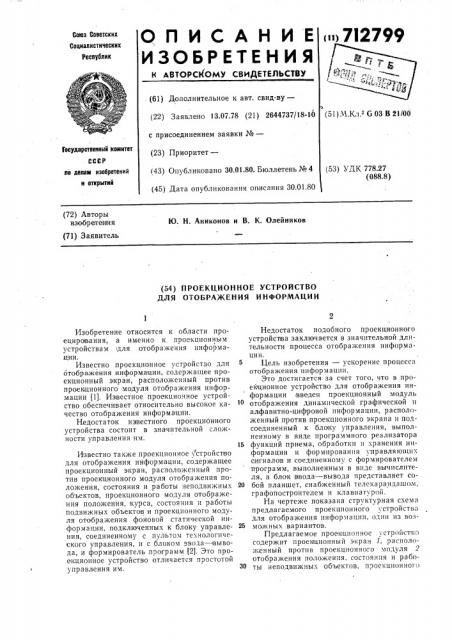

О П И С А Н И Е ()7!2799

ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 13.07.78 (21) 2644737/18-10 (51) М.Кл. G 03 В 21 00 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 30.01 80. Бюллетень № 4 (45) Дата опубликования описания 30.01.80

Государственный комитет (53) УДК?78.27 (088.8) па делам изобретений и открытий (72) Авторы изобретеяия (71) Заявитель

Ю. Н. Аниконов и В. К. Олейников (54) ПРОЕКЦИОННОЕ УСТРОЙСТВО

ДЛЯ ОТОБРА)КЕНИЯ ИНФОРМАЦИИ

Изобретение относится к области проециро вания, а именно к проекционным устройствам гдля .отображения инфоомации.

Известно проекционное устройство для отображения информации, содержащее проекционный экран, расположенный против проекционного модуля отображения информации (1). Известное проекционное устройство обеспечивает относительно высокое качество отображения информации.

Недостаток известного проекционного устройства состоит в значительной сложности управления им.

Известно также проекционное i cTpoHcTIBo для отображения информации, содержащее проекционный экран, расположенный против проекционного модуля отображения положения, состояния и работы неподвижных объектов, проекционного модуля отображения положения, курса, состояния и работы подвижных объектов и проекционного модуля отображения фоновой статической информации, подключенных к блоку управления, соединенному с пультом технологического управления, и с блоком ввода †вывода, и формирователь программ (2). Это проекционное устройство отличается простотой управления им.

Недостаток подобного проекционного устройспва заключается в значительной длительности процесса отображения информации.

Цель изобретения — ускорение процесса отображения информации.

Это достигается за счет того, что в .проекционное устройство для отображения информации введен проекционный модуль отображения динамической графической и алфавитно-цифровой информации, располо>кенный против проекционного экрана и подсоединенный к блоку управления, выполненному в виде программного реализатора

15 функций приема, обработки и хранения информации и формирования управляющих сигналов и соединенному с формирователем программ, .выполненным в виде вычислителя, а блок ввода †выво представляет со20 бой планшет, снабженный телекарандашом, графопостроителем и клавиатурой.

На чертеже показана структурная схема предлагаемого проекционного устройства для отображения информации, олин из воз25 можных вариантов.

Предлагаемое проекционное устройство содержит проекционный экран 1, расположенный против проекционного модуля 2 отображения положения, состояния и работы неподвижных объектов, проекционного

712799 модуля 8 отображения положения, курса, состояния и работы подвижных объектов и проекционного модуля 4 отображения фоно-, вой статической информации, подключенных к блоку 5 управления. Блок 5 управления выполнен,в виде программного реализатора функций приема, обработки и хранения информации и формирования управляющих сигналов и соединен с пультом б технологического управления, с блоком 7,ввода — вывода и с формирователем 8 программ. Блок ввода — вывода представляет. собой планшет, снабженный телекарандашом, графопостроителем и клавиатурой, а формирователь 8 программ — вычислитель.

Предлагаемое проекционное устройство содержит также проекционный модуль 9 отображения динамической графической и алфавитно-цифровой информа ции, подсоединенный к блоку 5 управления и расположенный против проекционного экрана 1.

В предлагаемом проекционном устройстве исходные данные для отображения информации на проекционном экране 1 поступают из формирователя 8 программ и с блока 7 ввода — вывода, а также с пульта б технологического управления. При этом на проекционном экране 1 формируются комплексные динамичные информационные модели в виде совокупности статической и динамической информации в виде схем, карт, изображений положения в пространстве .и состояния неподвижных и подвижных объектов, их курса, .цели и работы.

Использование изобретения позволяет в значительной степени ускорить процесс отображения информации.

Формула изобретения

Проекционное устройство для отображения информации, содержащее проекцион5 ный экран, расположенный против проекционного модуля отображения положения, состояния и работы неподвижных объектов, проекционного модуля отображения положения, курса, состояния и работы подвижных объектов и проекционного модуля отображения фоновой статической информации, подключенных к блоку управления, соединенному с пультом технологического управления и с блоком ввода — вывода, и формирователь программ, о т л и ч а ю щ е е с я тем, что с целью ускорения процесса отображения информации, в него введен проекционный модуль отображения динамической графической и алфавитно-цифровой информации, расположенный против проекционного экрана и подсоединенный к блоку управления, выполненному в виде программного реализатора функций приема, обработки и хранения информации и формиро25 вания упра вляющих сигналов и соединенному с формирователем программ, выполненным .в виде вычислителя, а блок ввода— вывода выполнен в виде планшета, снабженного телекарандашом, графопостроитеЗо лем и клавиатурой.

Источники информации, принятые во внимание при экспертизе:

1. Патент Японии № 46-3707, кл. 103 D 22, 35 1971

2.,Патент Японии № 49-206, кл. 103 D 22, 1974 (прототип).
