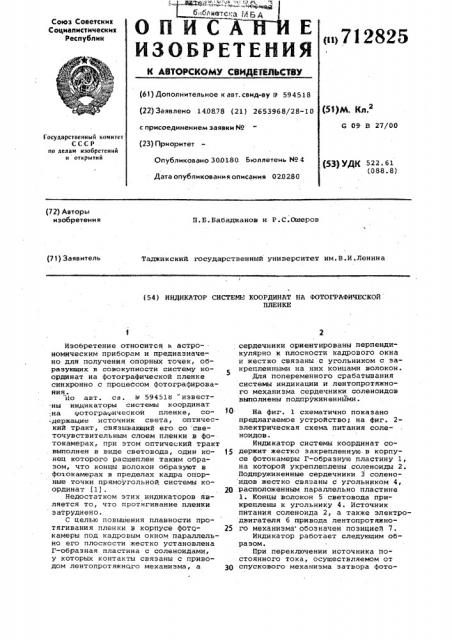

ОПИСА Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

< >712825

I (61) Дополнительное к авт. свид-ву Р 594518 (22) Заявлено 140878 (21) 2653968/28-10 с присоединением заявки ¹ (23) Приоритет

Опубликовано 3001.80. Бюллетень № 4

Дата опубликования описания 020280

Р1 М 2

G 09 В 27/00

Государственный комитет

СССР

llo делам изобретений н открытий (gg) yPg 522. 61 (088.8) (72) Авторы изобретения

П.Б.Бабаджанов и P.Ñ.Îøåðoâ

Таджикский государственный университет им.В.И.Ленина (71) Заявитель (54 ) ИНДИКАТОР CHCTEMH КООРДИНАТ HA ФОТОГРАФИЧЕСКОЙ

ПЛЕНКЕ

Изобретение относится к астрономическим приборам и предназначено для получения опорных точек, образующих в совокупности систему координат на фотографической пленке синхронно с процессом фотографирования.

Йо авт. св. t4 594518 "известны индикаторы системы координат

;на Фотографической пленке, со держаыие источник света, оптический тракт, связываюций его со светочувствительным слоем пленки в фотокамерах, при этом оптический тракт .выполнен в виде световода, один конец которого расшеплен таким образом, что концы волокон образуют в фотокамерах в пределах кадра опорные точки прямоугольной системы ко.ординат (1).

Недостатком этих индикаторов является то, что протягивание пленки затруднено.

С целью повышения плавности протягивания пленки в корпусе фотс камеры под кадровым окном параллельно его плоскости .жестко установлена

Г-образная пластина с соленоидами, у которых контакты связаны с приводом лентопротяжного механизма, а сердечники ориентированы перпендикулярно к плоскости кадрового окна и жестко связаны с угольником с закрепленными на них концами волокон.

Для попеременного срабатывания системы индикации и лентопротяжного механизма сердечники соленоидов выполнены подпружиненнйми.

10 На фиг. 1 схематично показано предлагаемое устройство; на фиг. 2электрическая схема питания соленоидов.

Индикатор системы координат содержит жестко закрепленную.в корпусе фотокамеры Г-образную пластину 1, на которой укреплеплены .соленоиды 2.

Подпружиненные сердечники 3 солено идов жестко связаны с угольником 4, 2Q расположенным параллельно пластине

1. Концы волокон 5 световода прикреплены к угольнику 4. Источник питания соленоида 2, а также электродвигателя б привода лентопротяжно25 го механизма обозначен позицией 7.

Индикатор работает следующим образом.

При переключении источника Постоянного тока, осушествляемом от спускового механизма затвора фото712825

Формула изобретения фиг,!

Дур. 2

ЦНИИПИ Заказ 10024/8 Тираж 4б5 Подписное

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 камеры, отключается лентопротяжный механизм пленки и одновременно включаются соленоиды. Последние, преодолевая сопротивление пружин, втягивают в себя сердечники 3, которые перемещают связанный с ними угольник 4 до соприкосновения оо светочувствительным слоем пленки. По достижении контакта с пленкой включается источник света, и свет через торцы волокон световода воздействует на светочувствительный слой фотопленки.

После засвечивания опорных точек системы координат отключается источник тока.

По прекращении экспонирования кадра сердечник 3 .соленоидов вместе с угольником 4 возвращаются под действием пружин в исходное положение, что позволяет беспрепятственно осуществить очередное перемещение пленки на один кадр.

Устройство обеспечивает плавное перемещение фотопленки без деформации и повреждения светочувствительного слоя °

1. Индикатор системы коорцинат на фотографической пленке по авт. св. 9 594518, о т л и ч а ю щ и и с я тем, что, с целью повышения плавности протягивания пленки, в корпусе фотокамеры под кадровым окном параллельно его плоскости жестко установлена Г-образная пластина с соленоидами, у которых контакты связаны с приводом лентопротяжного механизма, а сердечники ориентированы перпендикулярно к плоскости кадрового окна и жестко связаны с угольником с закрепленными на нем конца .ми волокон.

2. Индикатор по и. 1, о т л и ч а ю шийся тем, что, с целью попеременного срабатывания системы индикации и лентопротяжного механизма, 20 в нем сердечники соленоидов выполнены подпружиненными.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР д Р 594518, кл. G 09 В 27/00, 197á (прототип) .
