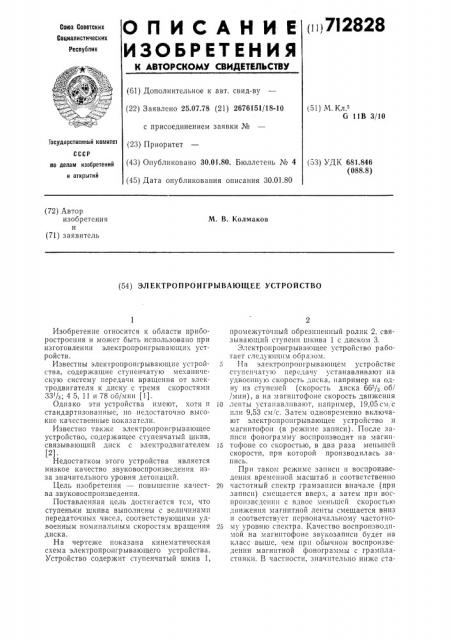

О П И С А Н И Е 007)2828

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 25.07.78 (21) 2676151/18-10 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.01.80. Бюллетень М 4 (45) Дата опубликования описания 30.01.80 =,. 3

7 (51) М. Кл.

G 11В 3/10

Государственный комитет (53) УДК 681.846 (088.8) по делам изобретений и открытиЙ (72) Автор изобретения и (71) заявитель

М. В. Колмаков (54) ЭЛЕКТРОПРОИГРЪ|ВАЮЩЕЕ УСТРОЙСТВО

Изобретение относится к области приборостроения и может быть использовано при изготовлении электропроигрывающих устройств.

Известны электропроигрывающпе устройства, содержащие ступенчатую механическую систему передачи вращения от электродвигателя к диску с тремя скоростями

33 /з, 4 5, 11 и 78 oo/ìèí (1).

Однако эти устройства имеют, хотя и 10 стандартизованные, но недостаточно высокие качественные показатели.

Известно также электропроигрывающее устройство, содержащее ступенчатый шкив, связывающий диск с электродвигателем 15 (2).

Недостатком этого устройства является низкое качество звуковоспроизведения изза значительного уровня детонаций.

Цель изобретения — повышение качест- 20 ва звуковоспроизведенпя.

Поставленная цель достигается тем, что ступеньки шкива выполнены с величинами передаточных чисел, соответствующими удвоенным номинальным скоростям вращения 25 диска.

На чертеже показана кинематическая схема электропроигрывающего устройства.

Устройство содержит ступенчатый шкив 1, промежуточный обрезиненный ролик 2, связывающий ступени шкива 1 с диском 3.

Злектропроигрывающее устройство работает следующим образом.

На электропроигрывающем устройстве ступенчатую передачу устанавливают на удвоенну|о скорость диска, например на одну из ступеней (скорость диска 66 - /, об/

/MHH), а на магнитофоне скорость движения ленты устанавливают, например, 19,05см,с или 9,53 см!с. Затем одновременно включают электр опроигрывающее устройство и магнитофон (в режиме записи). После записи фонограмму воспроизводят на магнитофоне со скоростью, в два раза меньшей скорости, при которой производилась записьь.

При таком режиме записи и воспроизведения временной масштаб и соответственно частотный спектр грамзаписи вначале (при записи) смещается вверх, а затем при воспроизведении с вдвое меньшей скоростью движения магнитной ленты смещается вниз и соответствует первоначальному частотному уровню спектра. Качество воспроизводимой на магнитофоне звукозаписи будет на класс выше, чем прп обычном воспроизведении магнитной фонограммы с грампластинки. В частности, значительно ниже ста712828

Формула изобретения

Составитель Е. Дарий

Текред А. Камышникова

Редактор Т. Рыбалова

Корректор О. Гусева

Заказ 2797/4 Изд. ¹ 134 Тираж 673 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 новится уровень детонаций, помех от вибраций, нелинейных искажений, переходных помех.

Таким образом, предлагаемое устройство позволяет значительно повысить качество звуковоспроизведения грамзаписи путем устранения влияния низких показателей механизмов в бытовых электропроигрывающих устройствах.

Электропроигрывающее устройство, содержащее ступенчатый шкив, связывающий диск с электродвигателем, о т л и ч а ю щ е еся тем, что, с целью повышения качества звуковоспроизведения, ступеньки шкива выполнены с величинами передаточных чисел, 5 соответствующими удвоенным поминальным скоростям вращения диска.

Источники информации, принятые во внимание при экспертизе

1. Устройства электропроигрывающие.

10 Основные параметры. Технические требования, ГОСТ 18б31 — 73.

2. Пашуба Ю. Аппаратура высшего класса. «Радио», № 11, 1977, с. 38-43 (прототип).
