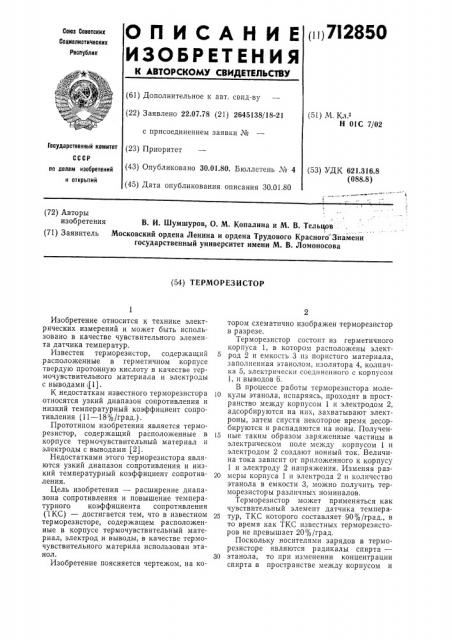

О П И С А Н И Е (н)7!2850

ИЗОБРЕТЕНИЯ

Союз Соеетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 22.07.78 (21) 2645138/18-21 с присоединением заявки № (51) М. Кл.

Н 01С 7/02

ГосУАаРственный комитет (23) Приоритет но лелам изобретений (43) Опубликовано 30.01.80. Бюллетень № 4 (53) УДК 621.316.8 (088.8) и открытий (45) Дата опубликования описания 30.01.80 (72) Авторы изобретения В. И. Шумшуров, О. М. Копалииа и М. В. Тельцов (71) Заявитель Московский ордена Ленина и ордена Трудового Красного=Знамени государственный университет имени М. В. Ломоносова (54) ТЕРМОРЕЗИСТОР

Изобретение относится к технике электрических измерений и может быть использовано в качестве чувствительного элемента датчика температур.

Известен тер мор езистор, содержащий расположенные в герметичном корпусе твердую протонную кислоту в качестве термочувствительного материала и электроды с выводами ((1).

К недостаткам известного терморезистора относятся узкий диапазон сопротивления и низкий температурный коэффициент сопротивления (11 — 18%/град,).

Прототипом изобретения является терморезистор, содержащий расположенные в корпусе термочувствительный материал и электроды с выводами (2).

Недостатками этого терморезистора являются узкий диапазон сопротивления и низкий температурный коэффициент сопротивления.

Цель изобретения — расширение диапазона сопротивления и повышение температурного коэффициента сопротивления (ТКС) — достигается тем, что в известном терморезисторе, содержащем расположенные в корпусе термочувствительный материал, электрод и выводы, в качестве термочувствительного материла использован этанол.

Изобретение поясняется чертежом, на котором схематично изображен терморезистор в разрезе.

Терморезистор состоит из герметичного корпуса 1, в котором расположены электрод 2 и емкость 3 пз пористого материала, заполненная этанолом, изолятора 4, колпачка 5, электрически соединенного с корпусом

1, и выводов 6.

В процессе работы терморезистора молеIO кулы этанола, испаряясь, проходят в пространство между корпусом 1 и электродом 2, адсорбируются на нпх, захватывают электроны, затем спустя некоторое время десорбируются и распадаются на ионы. Получен(5 ные таким образом заряженные частицы в электрическом поле между корпусом 1 и электродом 2 создают ионный ток. Величина тока зависит от приложенного к корпусу

1 и электроду 2 напряжения. Изменяя раз20 меры корпуса 1 и электрода 2 и количество этанола в емкости 3, можно получить терморезисторы различных номиналов.

Терморезистор может применяться как чувствительный элемент датчика темпера25 тур, ТКС которого составляет 90%/град., в то время как ТКС известных терморезисторов не превышает 20%/град.

Поскольку носителями зарядов в терморезисторе являются радикалы спирта—

30 этанола, то при изменении концентрации спирта в пространстве между корпусом и

712850

Составитель Ю. Герасичкии

Редактор Н. Коляда Техред А. Камышникова Корректор Л. Тарасова

Заказ 2901/17 Изд. ¹ 133 Тираж 857 Подписное

НПО «Поиск» Государствеш ого ксгиптета СССР по делам изобретений и открытий

113035, Москва, )К-35, Рауьпская наб., д. 415

Типография, пр. Сапунова, 2 электродом изменяется сопротивление терморезистора, которое достигает величины

10" Ом.

Конструкция терморезистора исключает возможность такого дефекта, как обрывы, и, кроме того, используемый в качестве термочувствительного материала этанол легко доступен и значительно дешевле известных термочувствительных материалов.

Формула изобретения

Терморезистор, содержащий р асположенные в корпусе термочувствительный материал, электрод и выводы, о т л и ч а ю щ и йс я тем, что, с целью расширения диапазона сопротивления и повышения температурного коэффициента сопротивления, в качестве термочувствительного материала использован этанол.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 570 928, кл. Н 01С 7/02, 1975.

2. Патент Великобритании № 1133593, кл. Н 1К, опубл. 19б9 (прототип).
