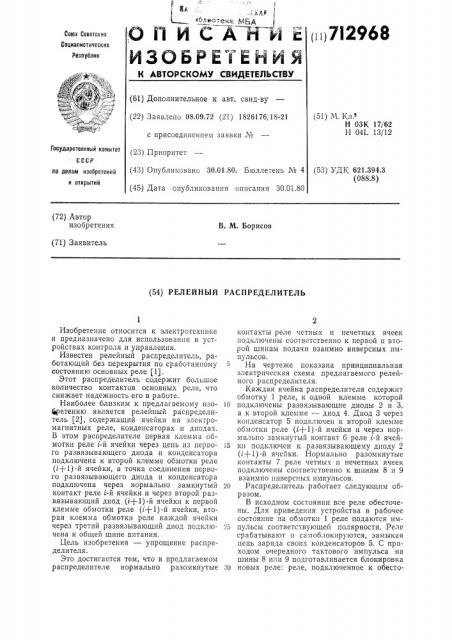

1 ц 7! 2968
ОЙ ИГРАНИ а
ИЗОБРЕ1ЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) 3 аявлено 08.09.72 (21) 1826176, 18-21 с присоединением заявки № (51) М. Кл.
Н ОЗК 17/62
Н 04L 13/12
М (53) УДК 621.394,3 (088.8) (43) Опубликовано 30.01.80. Бюллетень ¹ 4 (45) Дата опубликования описания 30.01.80 ло делам изобретений и открытий (72) Автор изобретения
В. М. Борисов (71) Заявитель (54) РЕЛЕЙНЫЙ РАСПРЕДЕЛИТЕЛЬ
Государственный комитет риоритет
Изобретение относится к электротехнике и предназначено для использования в устройствах контроля и управления.
Известен релейный распределитель, работающий без перекрытия по сработанному состоянию основных реле (1).
Этот распределитель содержит большое количество контактов основных реле, что снижает надежность его в работе.
Наиболее близким к предлагаемому изо(бретению является релейный распределитель (2), содержащий ячейки на электромагнитных реле, конденсаторах и диодах.
В этом распределителе первая клемма обмотки реле i-й ячейки через цепь из первого развязывающего диода и конденсатора подключена к второй клемме обмотки реле (i+1)-й ячейки, а точка соединения первого развязывающего диода и конденсатора подключена через нормально замкнутый контакт реле i-й ячейки и через второй развязывающий диод (с+1)-й ячейки к первой клемме обмотки реле (i+1)-й ячейки, вторая клемма обмотки реле каждой ячейки через третий развязывающий диод подключена к общей шине питания.
Цель изобретения — упрощение распределителя.
Это достигается тем, что в предлагаемом распределителе нормально разомкнутые контакты реле четных и нечетных ячеек подключены соответственно к первой и второй шинам подачи взаимно инверсных импульсов.
На чертеже показана принципиальная электрическая схема предлагаемого релейного распределителя.
Каждая ячейка распределителя содержит обмотку 1 реле, к одной клемме которой
10 подключены развязывающие диоды 2 и 3, а к второй клемме — диод 4. Диод 3 через конденсатор 5 подключен к второй клемме обмотки реле (i+1)-й ячейки и через нормально замкнутьш контакт 6 реле l.-й ячей15 кп подключен к развязывающему диоду 2 (т+1) -й ячейки. Нормально разомкнутые контакты 7 реле четных и нечетных ячеек подключены соответственно к шинам 8 и 9 взаимно инверсных импульсов.
20 Распределитель работает следующим образом.
В исходном состоянии все реле обесточены. Для приведения устройства в рабочее состояние на обмотки 1 реле подаются им25 пульсы соответствующей полярности. Реле срабатывают и самоблокпруются, замыкая цепь заряда своик конденсаторов 5. С приходом очередного тактового импульса на шины 8 или 9 подготавливается блокировка
00 новых реле: реле, подключенное к обесто712968
Формула изобретения
1 L !
Составитель И. Горелова
Техред А. Камышникова
Корректор 3. Тарасова
Редактор Е. Караулова
Заказ 2779/15 Изд. № 14 Тираж 995 Подписное
НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий
113035, Москва, )К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ченной шине, отпускает и своими контактами замыкает цепь разряда конденсатора 5 на соседнюю (i+1) -ю ячейку. Конденсаторы 5 разряжаются через обмотки реле соседних ячеек, чем вызывают срабатывание очередного реле. С каждым тактовым импульсом записанная информация продвигается на один шаг.
Таким образом, с помощью простой схемы достигается надежная работа распределителя.
Релейный распределитель, содержащий ячейки на электромагнитных реле, конденсаторах ц диодах, причем первая клемма обмотки реле /-й ячейки через цепь из первого развязывающего диода и конденсатора подключена к второй клемме обмотки реле (i+1) -й ячейки, а точка соединения первого развязывающего диода и конденсатора подключена через нормально замкнутый контакт реле i-й ячейки и через второй развязывающий диод (i+1)-й ячейки к первой клемме обмотки реле (/+1)-й ячейки, вторая клемма обмотки реле каждой ячейки через третий развязывающий диод подключена к общей шине питания, отлич а ю шийся тем, что, с целью упрощения
10 устройства, нормально разомкнутые контакты реле четных и нечетных ячеек подключены соответственно к первой и второй шинам подачи взаимно инверсных импульсов.
15 Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 173814, кл. Н ОЗК 17/62, 1964.
2. Авторское свидетельство СССР
20 ¹ 421128, кл. Н ОЗК 17/62, 1971.
