Реферат



% 71322

СССР

Класс 21@, 13

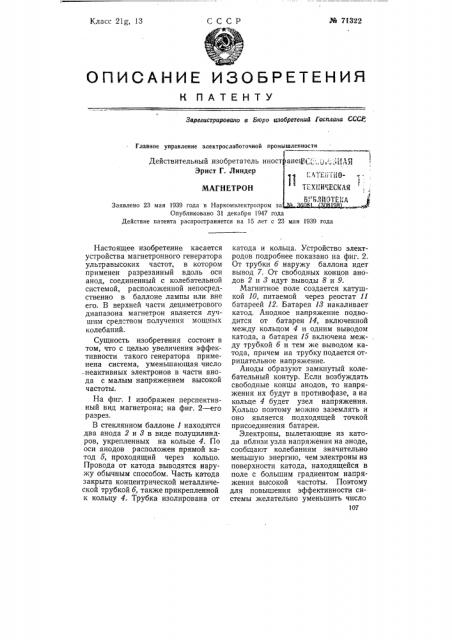

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Зарегистрировано в Бюро изобретений Госилана СССР

Главное управление электрослаботочиой промышленности

Действительный изобретатель иност

Эрнст Г. Линдер

МАГНЕТРОН

Заявлено 23 мая 1939 года в Наркомэлектропром за

Опубликовано 31 декабря 1947 года

Действие патента распространяется на 15 лет с 23 мая 1939 года

Настоящее изобретение касается устройства магнетронного генератора ультравысоких частот, в котором применен разрезанный вдоль оси анод, соединенный с колебательной системой, расположенной непосредственно в баллоне лампы или вне его. В верхней части дециметрового диапазона магнетрон является лучшим сред"твом получения мощных колебаний.

Сущность изобретения состоит в том, что с целью увеличения эффективности такого генератора применена система, уменьшающая число

-неактивных электронов в части анода с малым напряжением высокой частоты.

На фиг. 1 изображен перспективный вид магнетрона; на фиг. 2 — его разрез.

В стеклянном баллоне 1 находятся два анода 2 и 8 в виде полуцилиндров, укрепленных на кольце 4. По оси анодов расположен прямой катод о, проходящий через кольцо.

Провода от катода выводятся наружу обычным способом. Часть катода закрыта концентрической металлической трубкой 6, также прикрепленной к кольцу 4. Трубка изолирована от катода и кольца. Устройство электродов подробнее показано на фиг. 2.

От трубки б наружу баллона идет вывод 7. От свободных концов анодов 2 и 8 идут выводы 8 и 9.

Магнитное поле создается катушкой 10, питаемой через реостат 11 батареей 12. Батарея И накаливает катод. Анодное напряжение подводится от батареи 14, включенной между кольцом 4 и одним выводом катода, а батарея 15 включена между трубкой б и тем же выводом катода, причем на трубку подается отрицательное напряжение.

Аноды образуют замкнутый колебательный контур. Если возбуждать свободные концы анодов, то напряжения их будут в противофазе, а на кольце 4 будет узел напряжения.

Кольцо поэтому можно заземлять и оно является подходящей точкой присоединения батареи.

Электроны, вылетающие из катода вблизи узла напряжения на аноде, сообщают колебаниям значительно меньшую энергию, чем электроны из поверхности катода, находящейся в поле с большим градиентом напряжения высокой частоты. Поэтому для повышения эффективности системы желательно уменьшить число

107 № 71322

Фиг. 1

Фиг. 2

Лб

Отв. редактор A. Н, Нанасенко

Редактор В Н Чи,.тов

Л26007 Подписано к печати 1/Ч 1949 г. Тираж 500 экз. Цена 65 к. Зак. 13

Тип, «Московский печатник»

108 неактивных электронов. Для этого служит трубка б. Отрицательное смещение на этой трубке заставляет электроны сосредоточиться в более активной части колебательной системы магнетрона.

Предмет патента

Магнетрон, в котором разрезанный вдоль оси на две части анод использован в качестве колебательной системы, о тл и ч а ю шийся тем, что, с целью уменьшения числа неактивных электронов, применена коаксиальная изолированная от катода грубка, находящаяся под отрицательным потенциалом по отношению к катоду и окружающая часть катода.
