Литьевая форма для изготовления полимерных изделий с проволочной арматурой

Литьевая форма для изготовления полимерных изделий с проволочной арматурой

Иллюстрации

Показать все

Реферат

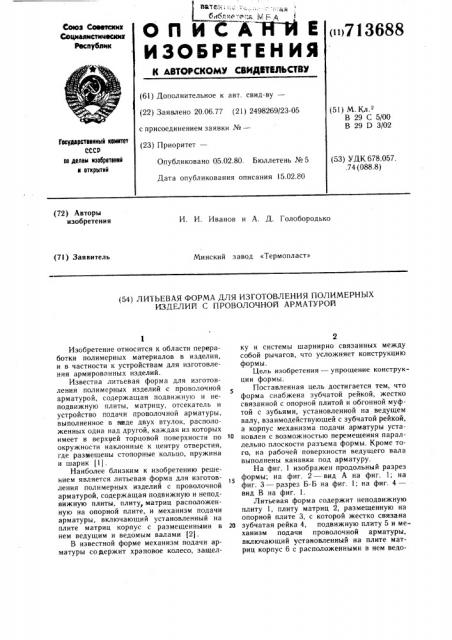

ЙС А

Союз Советеких

Социалистимееюа

Растту блик

«»713688

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.06.77 (21) 2498269/23-05 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

В 29 С 5/00

В 29 D 3/02

Гооударстеенкый комктет

СССР оо делам кэобретенкй к открытий (53) УДК 678.057..74 (088.8) Опубликовано 05.02.80. Бюллетень №5

Дата опубликования описания 15.02.80 (72) Авторы изобретения

И. И. Иванов и А. Д. Голобородько (71) Заявитель

Минский завод < Термопласт» (54) ЛИ1ЬЕВАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ПОЛИМЕРНЫХ

ИЗДЕЛИЙ С ПРОВОЛОЧНОЙ АРМАТУРОЙ

Изобретение относится к области переработки полимерных материалов в изделия, и в частности к устройствам для изготовления армированных изделий.

Известна литьевая форма для изготовления полимерных изделий с проволочной арматурой, содержащая подвижную и неподвижную плиты, матрицу, отсекатель и устройство подачи проволочной арматуры, выполненное в вниде двух втулок, расположенных одна над другой, каждая из которых имеет в верхней торцовой поверхности по окружности наклонные к центру отверстия, где размещены стопорные кольцо, пружина и шарик (1).

Наиболее близким к изобретению решением является литьевая форма для изготовления полимерных изделий с проволочной арматурой, содержащая подвижную и неподвижную плиты, плиту, матриц расположенную на опорной плите, и механизм подачи арматуры, включающий установленный на плите матриц корпус с размещенными в нем ведущим и ведомым валами (2j.

В известной форме механизм подачи арматуры содержит храповое колесо, защел2 ку и системы шарнирно связанных между собой рычагов, что усложняет конструкцию формы.

Цель изобретения — упрощение конструкции формы.

Поставленная цель достигается тем, что форма снабжена зубчатой рейкой, жестко связанной с опорной плитой и обгонной муфтой с зубьями, установленной на ведущем валу, взаимодействующей с зубчатой рейкой, а корпус механизма подачи арматуры установлен с возможностью перемещения параллельно плоскости разъема формы. Кроме того, на рабочей поверхности ведущего вала выполнены канавки под арматуру.

На фиг. 1 изображен продольный разрез формы; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4— вид В на фиг. 1.

Литьевая форма содержит неподвижную плиту 1, плиту матриц 2, размещенную на опорной плите 3, с которой жестко связана

20 зубчатая рейка 4, подвижную плиту 5 и механизм подачи проволочной арматуры, включающий установленный на плите матриц корпус 6 с расположенными в нем ведо713688 мым валом 7 с роликом и ведущим валом 8 с обгонной муфтой 9. Обойма 10 муфты 9 зубьями взаимодействует с зубчатой рейкой

4. На рабочей поверхности ведущего вала выполнены кольцевые канавки а с насечкой под арматуру в несколько рядов. Арматура поступает в несколько рядов к гнездам матрицы через планку 11 по разводящим трубкам 12. Ведомый вал ? подпружинен в направлении к ведущему валу пружиной 13 с регулировочным винтом. Отсекатель арматуры выполнен в виде ножа 14, размещенного в плите матриц, и клиньев 15 и 16, взаимодействующих с ножом. Для выталкивания изделий из матрицы служит резьбовый знак ,17 с приводом 18 его перемещения. В плите 1 закреплена колонка 19 взаимодействующая с матрицей.

Литьевая форма работает следующим образом.

В начале раскрытия по плоскости Г-Г формы клин 16 возвращает нож 14 в исходное положение, т. е. до совмещения его отверстий с отверстиями плиты матрицы 2, прн этом плита матрицы с устройством подачи проволочной арматуры находится d неподвижном состоянии.

При дальнейшем раскрытии формы колонка 19 перемещает матрицу совместно с устройством подачи арматуры. Одновременно обойма 10 обгонной муфты 9, перемещаясь по зубчатой рейке 4, приводит во вращение ведущий вал 8. Арматура по кольцевым канавкам а вала 8 через планку ll по разводящим трубкам 12 и отверстие ножа 14 подается в полость матрицы. При смыкании формы клин 16 возвращает матрицу совместно с устройством подачи проволочной арматуры в исходное положение. При этом обгонная муфта 9 совершает холостой ход.

В конце смыкания клин 15 перемещает нож 14, который отсекает арматуру, перекрывая при этом отверстия матрицы.

В сомкнутую форму через литниковую втулку подают материал, и по окончании выдержки форму раскрывают. Вращая и перемещая резьбовой знак 17, выталкивают изделие из полости матрицы.

Использование данной литьевой формы обеспечивает повышение производительности труда, увеличивает стойкость формы и обеспечивает ее надежную работу.

Формула изобретения

1. Литьевая форма для изготовления полимерных изделий с проволочной арматурой, содержащая подвижную и неподвижную плиты, плиту матриц, расположенную на опорной плите, и механизм подачи арматуры, включающий установленный на плите матриц корпус с размещенными в нем ведущи м и ведом ы м вал а м и, отличающаяся тем, что, с целью упрощения конструкции формы, она снабжена зубчатой рейкой, жестко связанной с опорной плитой и обгонной муфтой, установленной на ведущем валу, взаимодействующей с зубчатой рейкой, а корпус механизма подачи арматуры установлен с возможностью перемещения параллельно плоскости разъема формы.

2. Форма по п. 1, отличающаяся тем, что на рабочей поверхности ведущего вала выполнены канавки под арматуру.

36 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 299372, кл. В 29 С 1/00, 1971.

2. Технологическая оснастка для холодной штамповки прессования, пластмасс и литья под давлением. Научно-исследовательский институт информации по машиностроению. Каталог-справочник, 1967, ч. 2, с. 122, р. 98.

7l3688

/4 ! б

Фс/г-2 фиакра

Щ/Р. 4
