Фритта

Фритта

Иллюстрации

Показать все

Реферат

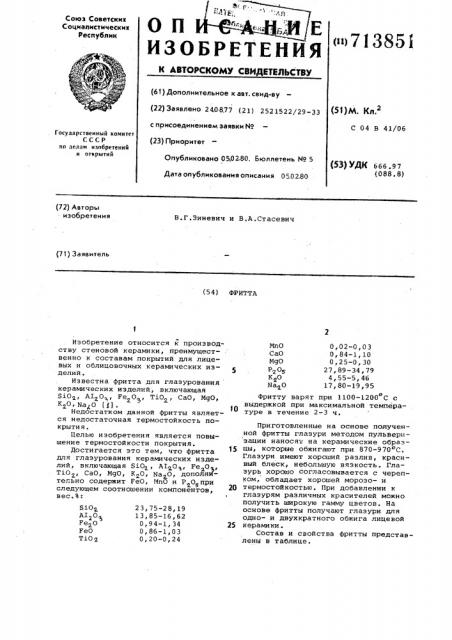

Союз Советских

Социалистических

Республик

О П А 435."И) E

ИЗОБРЕТЕНИЯ

on73385i

К АВТОРСКОМУ СВМДЕТИЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 240.8.77 (21) 2521522/29-33 (51)М. Кл. с присоединением заявки ¹

С 04 В 41/06

Государственный комитет

СССР по аелам изобретений и открытий (23) Приоритет

Опубликовано 0502.80. Бюллетень Мо 5 (53) УДК 666 .97 (088. 8) Дата опубликованию описания 05.02.80 (72) Авторы изобретения

В.Г.Эиневич и В.А.Стасевич (71) Заявитель (54) Фриттд

23, 75-28, 19

13,85-16,62

0,94-1,34

0,86-1,03

0,20-0,24

SiOz

"1г03

FezO

Fe0

Т10 г

Изобретение относится к производству стеновой керамики, преимущест- . венно к составам покрытий для лицевых и облицовочных керамических иэделий.

Известна фритта для глазурования керамических изделий, включающая

SiO<, AIzO+, Fez03, Ti02 CaO, MgO, KzO NalO (! ) .

Недостатком данной фритты является недостаточная термостойкость покрытия.

Целью изобретения является повышение термостойкости покрытия.

Достигается это тем, что фритта для глаэурования керамических изделий, включающаЯ $10г, AIpO, Fez03, TiOz, CaO, MgO, Кго, Na O, ДОПОЛНИтельно содержит сеО, MnO P<0>при следующем соотношении компонентов, вес.Ъ:

МпО 0,02-0,03

СаО 0,84-1,10

MgO 0,25-0,30

5 . Р О 27, 89-34, 79 к о 4,55-5,46

Na

Фритту варят при 1100-1200 С с выдержкой при максимальной температуре в течение 2-3 ч.

Приготовленные на основе полученной фритты глазури методом пульверизации наносят на керамические образцы, которые обжигают при 870-970 С.

Глазури имеют хороший разлив, красивый блеск, небольшую вязкость. Глазурь хорошо согласовывается с черепКом, обладает хорошей мороэо- и

2Q термостойкостью. При добавлении к глазурям различных красителей можно получить широкую гамму цветов. На основе фритты получают глазури для одно- и двухкратного обжига лицевой

25 керамики.

Состав и свойства фритты представлены в таблице.

713851

Показ

Термостойкость, С ,Коэффициент термического расширения

aL 10, град

180-190 170-180 170-180

Состав фритты, вес.Ъ

28,19

Ах О

Fe <0>

23 75 26,03

5l,3-56,5

Формула изобретения

Фритта для глазурования кераьМческих изделий, включающая S102, А1203, Fe20>, Т102, Сао, MgO, К%0, Na20„ отличающаяся тем, что, с целью повышения термостойкости, она дополнительно содержит Fe0, МпО и Р20 при следующем соотноше5 нии компонентов, вес.Ъ:

13,85 15,24 16,62

0,94 1 04

1,34 15

1,03

0,86

0,95

Fe0

0,20

0,22

0,03 2О

0 02

0 02

8102 23, 75-28, 19

A120 5 13 85-16,62

Fe 203 0,94-1,34

FeO О, 86-1,03

Ti02 0 20-0, 24

Nn0 О, 02-0, О 3

СаО О, 84- l, 10

МЧО 0 25-0 30

Р О 27,89-34,79 к о 4,55-5,46

Na2O 17,80-19,95

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9201612 кл. С 03 С 5/00, 1965.

0,84

СаО

1,02

MgO

0,75

0,30

27, 89

34, 79 31, 34

Р 0

4,55

5,00

5,46

19,95 18, 87 17, 80 Зо

Ыа 0

Число циклов замораживани я, выдержанных.образцами 43

Составитель A. Кулабухова

Техред M.Ïåòêî Корректор М.Вигула

Редактор T,Øàpãàíîâà

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Заказ 9207/17 Тираж СП Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
