Насос для газодинамического пермешивания жидких металлов

Насос для газодинамического пермешивания жидких металлов

Иллюстрации

Показать все

Реферат

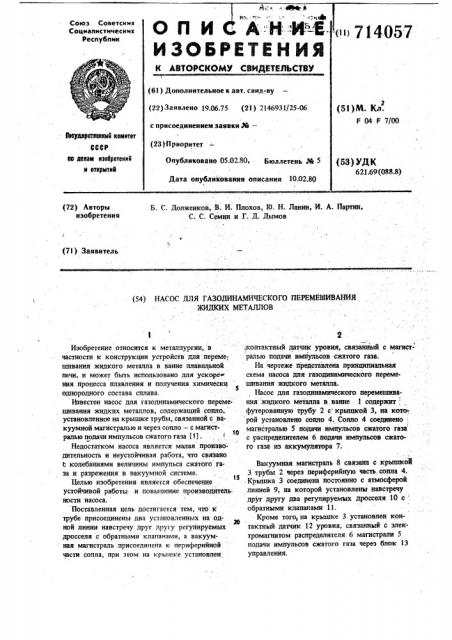

О П И Д-Н :№%.

ИЗОБРЕТЕНИЯ вф. ":-".: .: -.гк 4>г

Союз Советских

Социалистических

Республик

<»> 714057

«+

« м

«

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 19.06.75 (21) 2146931/25-06 с присоединением заявки М— (51) М. Кл .

F 04 F 7/00

Ргеударетввнный квмнтвт

СССР нв аннам изобретений н еткрытий (23 ) П рноритет

Опубликовано 05.02.80, Бюллетень М 5 (53) УДК

621.69 (088.8) Дата опубликования описания 10.02.80

Б. С. Долженков,:В. И. Плохов, 10. H. Лапин, И. А. Партии, С. С. Семин и Г. Д. Дымов (72) Авторы изобретения (71) Заявитель (54) НАСОС ДЛЯ ГАЗОДИНАМИЧЕСКОГО ПЕРЕМЕШИВАНИЯ

ЖИДКИХ МЕТАЛЛОВ

Изобретение относится к металлургии, в частности к конструкции устройств для переме; шивания жидкого металла в ванне плавильной печи, и может быть использовано для ускоре ния процесса плавления и получения химическн однородного состава сплава.

Известен насос для гаэодинамического перемешивания жидких металлов, содержащий сопло. установленное на крышке трубы, связанной с вакуумной магистралью и через сопло — с магистралью подачи импульсов сжатого газа 1 >).

Недостатком насоса является малая производительность и неустойчивая работа, что связано

C колебаниями величины импульса сжатого газа и разрежения в вакуумной системе.

Целью изобретения является обеспечение устойчивой работы и повышение производитель. ности насоса.

Поставленная цель достигается тем, что к трубе присоединены два уствгговленных на одной линии навстречу друг другу регулируемых дросселя с обратными клапанами, а вакуумная магистраль присоединена к периферийной части сопла, при этом на кры>г>ке установлен

2 контактный датчик уровня, связанный с магистралью подачи импульсов сжатого газа, На чертеже представлена принципиальная схема насоса для газодинамического перемешивания жидкого металла.

Насос для газодинамического перемешивания жидкого металла в ванне 1 содержит, футерованную трубу 2 с крыщкой 3, на кото -. рой установлено сопло 4. Сопло 4 соединено . магистралью 5 подачи импульсов сжатого газа с распределителем 6 подачи импульсов сжатого газа из аккумулятора 7.

Вакуумная магистраль 8 связана с крышкой

3 трубы 2 через периферийную часть, сопла 4.

Крышка 3 соегпгнена постоянно с атмосферой линией 9, на которой установлены навстречу друг другу два регулируемых дросселя 10 с, обратньгми клапанами 11.

Кроме того, на крышке 3 установлен контактный датчик 12 уровня, связанный с электромагнитом распределителя. 6 магистрали 5 подачи импульсов сжатого гаэа через блок 13 управления.

ИИПИ Заказ 9247/28 аж 725 .Подписное лиал ППП Патент, жгород, ул. Проектная,4

Йасос работает следутощим образом.

В исходном положении вакуумная магистраль 3 и магистраль 5 подачи импульсов сжатого газа соединены постоянно с трубой 2.

При этом аккумулятор 7 находится под давле- ние м.

Жидкий металл поднимается в трубе 2 под воздействием вакуума на определенную высоту. Превысить эту высоту металл не может, так как с помощью двух дросселей 10

"устанавливается определенная величина разрежения. При включении распределителя 6 через магистраль 5 аккумулятор 7 соединЯ- ,ется с соплом 4. Подается импульс сжатого газа, воздействующий на,объем изского. металла в трубе 2, Порция метаала разгоня"ется и, истекая в ванну печи с высокой скоростью, перемещивается весь объем металл» в последней. При этом йакуумная магистраль

8 в м6мейт подачи имйульса оказывается отсечена потоком сжатого"газа, йроходяййм "через сопло 4. После отключения распределителя б газ начинает поступать в аккумулятор 7, a аакуумная магистраль 8 снова соединяется с трубой 2.

Цикл повторяется в той же пооледовательности. Всли велйчйна импульса почему-лйбо увеличилась, то регулируемь е дроссели 10 излишек газа сбрасывают в атмосферу. Йсли

14057 4

:из-за неисправности дросселей 10 металл коснется датчика 12, последний даст сигнал на распределитель 6, который выдаст внеочередной импульс сжатого газа, понижающий уровень металла в трубе 2.

Формула изобретения

1О, Насос для газодинамического перемещивания жидких металлов, включающий сопло, установленное на крышке трубы, связанной с вакуумной магистралью и через сопло — с магистралью подачи импульсов сжатого газа, 1з отличающийся тем,.что, с целью обеспечения устойчивой работы я повышения

Ироизводительности, к трубе присоединены два установленных на одной линии навстречу друг другу регулируемых дросселя с обрат20 нйми клапанами, а вакуумная магистраль при.соединена к периферййной части Сопла, при этом на крьппке установлен контактный датчик уровня, связанный с магистралью подачи импульсов сжатого газа.

2э Источники информации, принятые во внимание при экспертизе

1. Установка перемешивания расплава УПР— 5, черт. 2141 — 00.00.0О,СБ Всесоюзного института легких сплавов, 1972.
