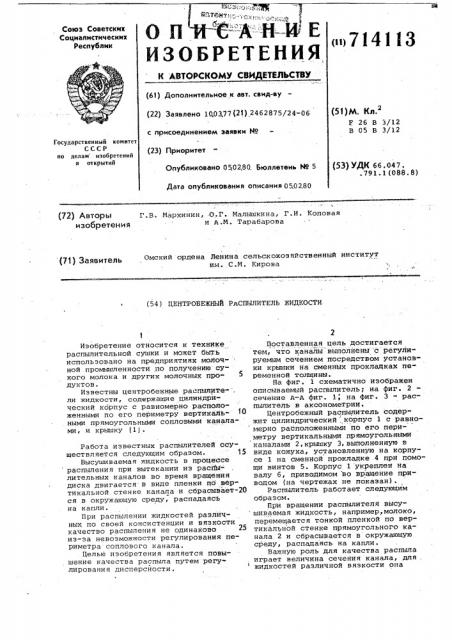

Г.В. Мархинин, О.Г. Малышкина, Г.И. Коповая и А.М. Тарабарова (72) Авторы изобретения (у)) 3@>8>Te>> Омский ордена Ленина сельскохозяйственный институт им. С.М. Кирова (54 ) ЦЕНТРОБЕЖНЫЙ РАСПЫЛИТЕЛЬ ЖИДКОСТИ

Изобретение относится к технике распылительной сушки и может быть использовано на предприятиях молочной промышленности по получению су" хого молока и других молочных про» дуктов.

Известны центробежные распылите- . ли жидкости, содержащие цилиндрический корпус с равномерно расположенными по его периметру вертикаль" ными прямоугольными сопловыми каналами, и крышку (1).

Работа известных распылителей осуществляется следующим образом. (5

Высушиваемая жидкость в процессе распыления при вытекании из распылительных каналов во время вращения диска двигается в виде пленки по вертикальной стенке канала и сбрасывает-2Î ся в окружающую среду, распадаясь на капли.

При распылении жидкостей различ» ных по своей консистенции и вязкости качество распыления не одинаково из-эа невозможности регулирования периметра соплового канала.

Целью изобретения является повышение качества распыла путем регулирования дисперсйости.

Поставленная цель достигается тем, что каналы выполйены с регули" руемым сечением посредством установки крышки на сменных прокладках переменной толщины.

На фиг. 1 схематично изображен описываемый распылитель; на фиг. 2— сечение А-A фиг. l„ на фиг. 3 - распылитель в аксонометрии. центробежный распылитель содержит цилиндрический корпус 1 с равномерно расположенными по его периметру вертикальными прямоугольными каналами 2,крышку З,выполненную в виде кожуха, установленную на корпусе 1 на сменной прокладке 4 при помощи винтов 5. Корпус 1 укреплен на валу 6, приводимом во вращение приводом (на чертежах не показан).

Распылитель работает следующим образом.

При вращении распылителя высушиваемая жидкость, например, молоко, перемещается тонкой пленкой по вертикальной стенке прямоугольного канала 2 и сбрасывается в окружающую среду, распадаясь на капли.

Важную роль для качества распыла играет величина сечения канала, для . жидкостей различной вязкости она

-----"714113

Р uz.

Фиг.

ЦНИИПИ Заказ 9261/31

Тираж 747 Подписное

"Филйал ППП Патент, r Ужгород, ул. Проектная, 4 должна быть различной. Установка крышки на сменных прокладках позволяет изменять сечение канала по высоте на величину прокладки, которая определяется в зависимости от вязкости высушиваемой жидкости;

Описываемая конструкция позволит получать продукт требуемого постоян ного качества при вйсушивании жид костей различной вязкости °

Формула изобретения

Центробежный распылитель жидкости, преимущественно в распылительb ных сушилках для молока, содержащий цилиндрический корпус с равномерно расположенными по его перимет. ру вертикальными прямоугольными сопловыми каналами и крышку, о т л и— ч а ю шийся тем, что, с целью повышения качества распыла путем регулирования дисперсности, каналы выпблнены с регулируемым сечением посредством установки крышки на сменных прокладках переменной толщины.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 250730, кл. F 26 В 3/12, 1968.
