Барабанная сушилка

Иллюстрации

Показать все

Реферат

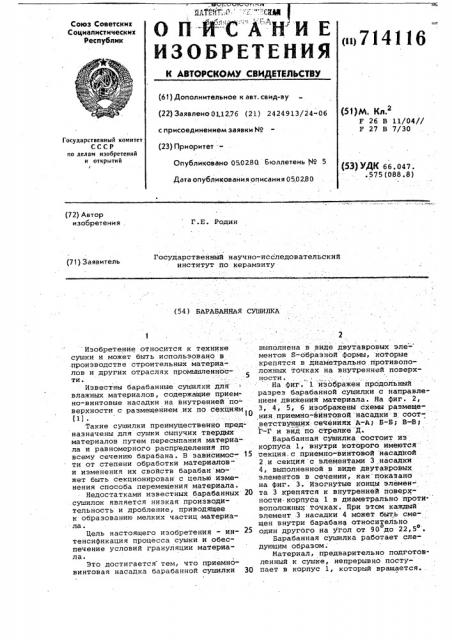

ОП С OWE

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик нц714116

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 01,12,76 (21) 2424913/24-06

Р1) М. К,.

F 26 В ll/04//

F 27 В 7/30 с присоединением заявки ¹

Государственный комитет

СССР по делам изобретений и открытий! (23) Приоритет

Опубликовано 050280 Бюллетень ЧВ 5

Дата опубликования описания 050280 (53) УДК 66, 047. .575(088.8) (72) Автор изобретения

Г ° Е ° Родин

Государственный научно-исследовательский институт по керамзиту (71) Заявитель (54 ) SAPABAHHAR СУШИЛКА

Изобретение относится к технике сушки и может быть использрвано в .производстве строительных материалов и других отраслях промышленнос5 ти.

Известны барабанные сушилки для влажных материалов, содержащие приемно-винтовые насадки на внутренней по" верхности с размещением их по секциям 0 (1) .

Такие сушилки преимущественно предназначены для сушки сыпучих твердых материалов путем пересыпания материала и равномерного распределения по всему сечению барабана. В зависимос- 15 ти от степени обработки материаЛов" и изменения их свойств барабан может быть секционирован с целью изменения способа перемещения материала.

Недостатками известных барабанных 20 сушилок является низкая производительность и дробление, приводящее к образованию мелких частиц материала.

Цель настоящего изобретения - интенсификация процесса сушки и обеспечение условий грануляции материала.

Это достигается тем, что приемновинтовая насадка барабанной сушилки 30

2 выполнена в виде двутавровых эле- ментов 8-образной формы, которые крепятся в диаметрально противоположных тОчках на внутренней поверхности.

На фиг. 1 изображен продольный разрез барабанной сущилки с направлением движений материала. На фиг. 2, 3, 4, 5, 6 изображены схемы размещения приемно-винтовой насадки в соответствующих сечениях A-A; В-S; В-В

Г-I" и вид по стрелке Д.

Барабанная сушилка состоит иэ корпуса 1, внутри которого имеются" секция.с приемно-винтовой насадкой

2 и секция с элементами 3 насадки

4, выполненной в виде двутавравых элементов в сечении, как показано на фиг. 3. Изогнутые концы элемен- та 3 кРепятся к внутренней поверхности- корпуса 1 в диаметрально проти- воположных точках. При этом каждый элемент 3 насадки 4 может быть сме" щен внутри барабана относительно о о. один другого на угол от 90 до 22,5

Барабанная сушилка работает следующим образом.

Материал, предварительно подготовленный к сушке, непрерывно поступает в корпус 1, который вращается...р

Ф

714116

Формула изобретения

Юааериаа

A-4 б-Б

Эиг2

C аиг.4

ФигУ

Вид Д

ЦНИИПИ

Тираж 747

Заказ 92б1/31

Подписное.ю юйьф4 ФЗВ.раям д: .й

ЮМ ф

С помощью приемно-винтовой насадки

2 материал движется к насадке 4, подхватывается элементами 3 и продолжает дальйейшее движение внутри корпуса 1 вдоль оси барабанной сушилки-путем перемещения в желобе двутаврового элемента 3 и пересыпания от одного к другому элементу 3 по всей длине размещения насадки 4. В пРоцессе движения через .барабанную сушилку материал скатывается до шарообразной формы и приобретает прочность "по мере высушивания.

Благодаря выполнению насадки 4 в виде элементов 3,"-ймеюайх -в сечении . вид двутавра 8-образной формы и прикепленных к внутренней поверхности диаметрально" противополбжных точах, сушка материала ускоряется, ма териал окатывается, приобретает прочность и выходит из сушилки с постоянным гранулометрическим составом.

Барабанная сушилка с секционной приемно-винтовой насадкой на внутренней поверхности, о т л и ч а ющ а я с я тем, что, с целью интенсификации процесса сушки и гранулирования материала, насадка выполнена в виде двутавровых элементов S-образной формы, прикрепленных к внутренней поверхности в диаметрально противоположных точках.

Источники информации, принятые во внимание при экспертизе

1. Лурье М.Ю. Сушильное дело.

И., I îñýíåðãîèçäàò, 194S, с. 243.

Филиал ППП Патент, г. Ужгород, ул. Проектная,4
