Реферат

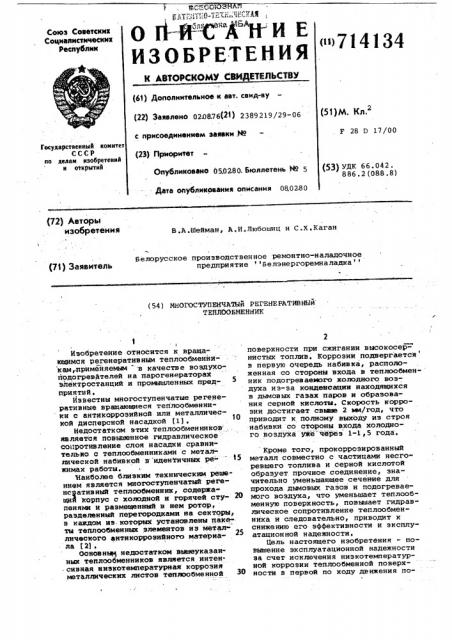

ВСЕСОК) З

О 6- С"А" И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалнстических

Республик

<"> 714134

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22) Заявлено 02.0876(21) 2389219/29-06 (51)М, Кл.2 с присоединением заявки .М

F 28 D 17/00

ГосударствеииыЯ комитет

СССР ио делам изобретеииЯ и открытиЯ (23) Приоритет (53) удК 66.042.

886. 2 (088. 8) Опубликовано 050280. Бюллетень Йо 5

Дата опубликования описания 08.0280 (72) Авторы изобретения

B, A . .Шейман, A. И. Любошиц и С . Х . Каган

Белорусское производственное ремонтно-наладочное предприятие Белзнергоремналадка (71) Заявитель (54) МНОГОСТУПЕНЧА 1ЫЙ РЕГЕНЕ РА 1 ИВНЫЙ

T ЕПЛООБМЕЯНИК

1

Изобретение относится к вращающимся регенеративным теплообменникам;применяемым в качестве воздухойодогревателей на парогенераторах электростанций и проьепаленных предприятий.

Известны многоступенчатые регенеративные вращающиеся теплообменни ки с антикоррозийной или металлической дисперсной насадкой (1), Недостатком этих теплообменннков,. является повышенное гидравлическое сопротивление слоя насадки сравнительно с теплообменниками с металлической набивкой в"идентичных ре- жимах работы.

Наиболее близким техническим решением является многоступенчатый регеневативный теплообменник, содержащий корпус с холодной и горячей сту- 20 пеняем и размещенный в нем ротор, разделенный перегородками на секторы, в каждом иэ которых установлены пакеты теплообменных элементов as металлического антикорроэийного матерна- . 25 ла 12). основнщ недостатком веваеуказан« ных теплообменников является интен. сивная низкотемпературная коррозия металлических листов теплообменной поверхности при сжигании высокосернистых топлив, Коррозии подвергается в первую очередь набивка, расположенная со стороны входа в теплообменник подогреваемого холодного воздуха из-за конденсации находящихся в дымовых газах паров и образования серной кислоты. Скорость коррозии достигает свьхеэ 2 мм/год, что приводит к полному выходу из строя набивки со стороны входа холодного воздуха уже чере.э 1-1,5 года. Кроме того, прокоррозированный металл совместно с частицами несгоревшего топлива н серной кислотой обраэует прочное соединение, значительно уменьшающее сечение для прохода дымовых газов и подогреваемого воздуха, что уменьшает теплообменную поверхность, повышает гидравлическое сопротивление теплообменника и следовательно, приводит к снижению его эффективности и эксплуатационной надежности.

Цель настоящего изобретения - повышение эксплуатационной надежности эа счет исключения низкотемпературной коррозии теплообменной поверхности в первой по ходу движения по714134,I, 1

3 согреваемого воздуха ступени регенеративного теплообменника.

Это достигается тем, что в холодной ступени пакеты заполнены дисйерсной насадкой и размещены под углом

5-10 к оси ротора, а насадка имеет теплообменную поверхность, составляющую не менее 1/7 суммарной поверхности всех теплообменных элементов.

Насадка выполнена.в виде стеклянных или керамических шариков.

На чертеже схематично изображен вращающийся многоступенчатый регенеративный теплообменник.

Теплообменннк содержит корпус 1 с холсдной и горячей ступенями 2, 3 и 4 и размещенный в нем ротор 5, разделенный перегородками 6 на секторы

7, В секторах 7 расположены пакеты

8 теплообменных элементов из-металлического антикоррозийного материала .

Боковые ограждающие стенки 9 пакетов

8 изготовлены ре йетчатыаи с антикоррозийным покрытием . Корпус имеет патрубки 10 н 11 для входа и выхода воздуха и 12 и 1 3 для входа и выхо да газов. В холодной ступени 2 пакеты заполнены дисперсной насадкой 14 и размещены под углом 5-1 0 к оси ротора 5, а насадка имеет теплообмен-*-- - ную поверхность, составлякацло не менее 1/7 суммарной поверхности всех теплообменных элементов. Насадка выполнена в виде стеклянных -или керамических шариков.

Газы, входящие в патрубок 12, последовательно проходят ступени 4, 3 и 2, отдавая тепло пакетам теплообменных элементов и удаляются через

4 патрубок 13. Воздух, входящий в патрубок 10, последовательно проходя ступени 2, 3 и 4, нагревается в пакетах ,8 дисперсной йасадкой 14 и удаляется чер з патрубок 11.

Настоящее изобретение позволяет повысить эксплуатационную надежность эа счет исключения низкотемперЫтурнбй коррозни теплообменной поверхности.

Формула изобретения

1. Многоступейчатый регенератив30 ный теплообменник содержащий корпус с холодной и горячей ступенями и размещенный. в нем ротор, разделенный перегородками на секторы, в каждом из которых установлены пакетытеплообменных элементов as металлиЧЪского антикоррозийного материала, отличающийся тем, что, с целью повышения эксплуатационной на20 дежности, в холодной ступени пакеты заполнены дисперсной насадкой и .размещены йод углом 5-10 к оси ротора, а насадка имеет тецлообменную поверх- ность, составляющую не менее 1/7

25 суммарной поверхности всех .теплообменньис элементов.

2. Теплообмеиник по п. 1, о тл и ч а ю шийся тем, что насадка выполнена в виде стеклянных или. кеЗО рамических мариков.Источники инФормации, принятые во внимание йри экспертизе

1. Патент англии 1167644, кл. Р 4 К, опубл. 1970.

2. Мигай В.К. и др. Регенеративные вращающиеся воздухоподогреватели, Л. Энергия, 1971, с. 30.
