м1--" 1 о
)l%. 3 1 lf г

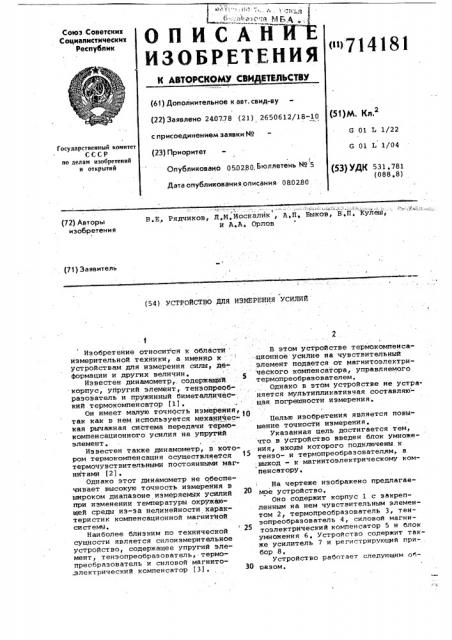

1 ь описАнйе
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
<">714181
К АВТОРСКОМУ СВИДИТЕЯЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено 240778 (21) 2650612/18-10 (51) М
2 с присоединением заявки ¹
G L 1/22
G L 1/04
Государственный комитет
СССР но делам изобретений н открытий (23) Приоритет
Опубликовано 050280. Бюллетень № 5 (53) УДК 531 781 (088 ° 8) Дата опубликования описания 0802.80 (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УСИЛИЙ
1
В этом устройстве термокомпенсационное усилие на чувствительный элемент подается от магнитоэлектрического компенсатора, управляемого термопреобразователем.
Однако в этом устройстве не устраняется мультипликативчая составляю щая погрешности измерения, 10
Белью изобретения является повышение точности измерения.
Указ ан н ая цель до сти r ает с я т ем, что в устройство введен блок умножения, входы которого подключены. к тензо- и термопреобразователлм, а выход - к магнитоэлектрическому компенсатору.
Изобретение относится к области измерительной техники, а именно к устройствам для измерения силы, деформации и других величин, Известен динамометр,. содержащими корпус, упругий элемент, тенэонреОбразователь и пружинный биметалЛичео»кий термокомпенсатор (1).
Он имеет малую точность измерения, так как в нем, используется механйческая рычажная система передачи термокомпенсационного усилия на ynpyraN элемент.
Известен также динамометр, s котором термокомпенсация осуществляется термочувствительными постоянными магии тами (2) .
Однако этот динамометр не обеспечивает высокую точность измерения в широком диапазоне измеряемых усилий при изменении температуры окружающей среды иэ-за нелинейности характеристик компенсационной магнитйой системы, Наиболее близким по технической сущности является силоизмерителъное устройство, содержащее упругий элемент, тензопреобразователь,.термопреобразователь и силовой магнитоэлектрический компенсатор (3).
На чертеже изображено предлагаемое устройство, Оно содержит корпус 1 с закрепленным на нем чувствительным элементом 2, термопреобразователь 3, тенэопреобразователь 4, силовой магни25 тозлектриче„ и компенсатор 5 и блок умножения 6, Устройство содержит также усилитель 7 и регистрирующий при- . бор 8.
Устройство работает следующим образом, В.Е, Рядчиков, Л,М. МосКалик, A.Ï, Быков, В,П. Кулеш, и A..A. Орлов
714181
Формул а и з о брет ен и я
Составитель И, Панин
Заказ 9270/35 Тираж 10 19 .Подпис н ое
IIHHHIIH Государственного комитета СССР по делам изобретений и открытий
113035 Москва X-35 Ра сная наб 7t 4/5
Филиал ППП Патент, г, Ужгород, ул. Проектная, 4
При воздействии измеряемого усилия P на чувствительный элемент 2 он деформируется, Сигнал с тенэопреобраэователя 4 поступает на прибор
8 и на один из входов блока умножения 6. На другой вход блока умножения поступает сигнал с термопреобраэователя 3, Выходной сигнал блока умножения, равный произведению его входных сигналов, через усилитель 7 поступает на магнитоэлектрический компенсатор 5, который создает силовое компенсирующее усилие на элемент 2.
Таким образом, силовое компенсирующее воздействие на чувствительный элемент пропорционально произведению сигналов, снимаемых с тензо- и термопреобразователей, Это обеспечивает повышение точности измерения устройства, так как полностью устраняется составляющая погрешности, обусловленная влиянием температуры окружающей среды на упругие свойства чувствительного элемента, что подтверждают результаФ ты испытаний макетного образца, Устройство для измерения усилий, содержащее упругий элемент, тензопреобразователь, термопреобраэователь и силовой магнитоэлектрический компенсатор, о т л и ч а ю щ е е с я о тем, что, с целью повышения точнос-ти измереиия, в него введен блок умножения, входы которого подключены к тензо- и терйопреобразователям, а выход - ко входу магнитоэлектрическога компенсатора.
Источники информации; принятые во внимание при экспертизе
1, Авторское свидетельство СССР
9 254166 кл. Q 01 L 1/04, 1968.
2, Патент США Р 3788134. кл. 73-141 A.Â,, опублик ° 1974.
3, Патент ФРГ Р 1804204, кл, 42 с 44, опублик. 1972 (прототип) .
