Реферат

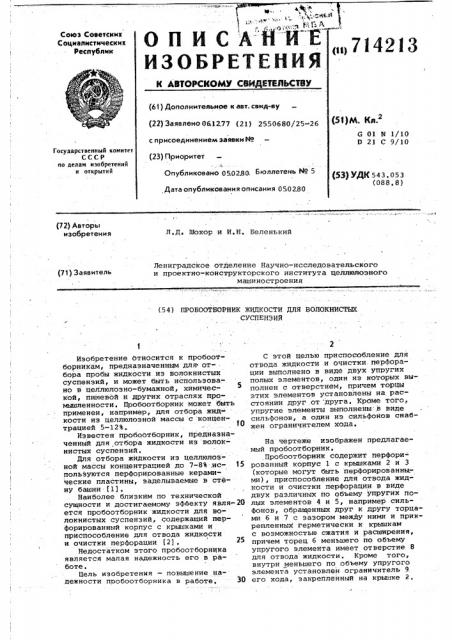

ОПИСА И

ИЗОБРЕТЕНИЯ

Ф ф, н

1": (: А

Й E

Союз Советских

Социалистических

Республик

/-»-; (61) Дополнительное к авт. сеид-ву 5 М „г а 01 И 1/10

0 21 С 9/10 (22) Заявлено 061277 (21.) 2550680/25-26 с присоединением заявки Ио

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет

-1.

Опубликовано 050280. Бюллетень И" 5 (53) УДК 54З. 05З (088. 8) Дата опубликования описания 050280 (72) Авторы изобретения

Л.Д. Шохор и И.Н. Беленький

Лениградское отделение Научно-исследовательского и проектно-конструкторского института целлюлозного машиностроения (71) Заявитель (54) ПРОБООТБОРНИК ЖИДКОСТИ ДЛЯ ВОЛОКНИСТЫХ

СУСПЕНЗИЯ

Изобретение относится к пробоотборникам, предназначенным для отбора пробы жидкости иэ волокнистых суспензий, и может быть использова« но в целлюлозно-бумажной, химической, пиглевой и других отраслях промышленности. Пробоотборник может быть применен, например, для отбора жид-" кости из целлюлозной массы с концентрацией 5-12%.

Известен пробоОтборник, предназначенный для отбора жидкости из волокнистых суспензий.

Для отбора жидкости из целлюлозной массы концентрацией до 7-8% .ис- 15 пользуются перфорированные керамические пластины, заделываемые в стену башни (1).

Наиболее близким по технической сущности и достигаемому эфФекту явля-2О ется пробоотборник жидкости для волокнистых суспензий, содержащий перфорированный корпус с крышками и приспособление для отвода жидкости и очистки перФорации (2) . 25

Недостатком этого пробоотборника является малая надежность его в работе.

Цель изобретения — повышение надежности пробоотборника в работе, зО

С этой целью приспособление для отвода жидкости и очистки.перфорации выполнено в виде двух упругих полых элементов, один из которых выполнен с отверстием, причем торцы этих элементов установлены на расстоянии друг от друга. Кроме того, упругие элементы выполнены в виде сильфонов, а один из сильфонов снабжен ограничителем хода.

На чертеже изображен предлагаемый пробоотборник.

Пробоотборник содержит перфори- рованный корпус 1 с крышками 2 и 3 (которые могут быть перфорированны; ми), приспособление для отвода жидкости и очистки перфорации в виде двух различных по объему упругих полых элементов 4 и 5, например сильФонов, обрашенных друг к другу торцами б и 7 с зазором между ними и прикрепленных герметически к крышкам с возможностью сжатия и расширения, причем торец 6 меньшего по объему упругого элемента имеет отверстие 8 для отвода жидкости. Кроме того, внутри меньшего по объему упругого элемента установлен ограничитель 9. его хода, закрепленный на крышке 2.

14213

Формула изобретения цНИИПИ Заказ 9272/36 Тираж 1019 Подписное

Филиал ППП Патент, r. Ужгород, ул. Проектная,4

Крышка 2 имеет штуцер 10 для отвода жидкости, а крышка 3 — штуцер

11 для подачи агента давления, к которому присоединяется напорная линия от командного аппарата. Торец б имеет уплотнение 12, например, из резины.

Пробоотборник работает следующим образом.

Растяжение упругого полого элемента 5 происходит за счет разности давлений внутри него и жидкости, фильтруемой через перфорацию корпуса. Частота импульсов настраивается на командном аппарате и зависит от вида оборудования, где производится отбор жидкости из волокнйстой суспензии. При отсутствия импульса торец 7 упругого элемента 5 имеет зазор с торцом 6 упругого элемента 4.

При этом фильтруемая жидкость через зазор между торцами, отверстие 8 и штуцер 10 поступает в измерительную кювету. Во время подачи импульса давления через штуцер 11 упругий элемент 5 растягивается и торец 7 входит в соприкосновение с торцом б, при этом упругий элемент 4 сжимается, в результате чего часть .жидкости, равная разности объемного расширения элемента 5 и объемного сжатия элемента 4, выдавливается из перфорированного корпуса в технологичес- кий аппарат, очищая перфорацию.

B предлагаемом пробоотборнике отсутствуют трущиеся одна о другую детали, что сводит к минимуму изнаши« вание рабочих поверхностей, позволяет Избежать перекосов H заклинивания деталей. Оптимальный ход упругих элементов обеспечивает их нормальное растяжение и сжатие, позволяет избежать поломки. В конечном итоге повышается надежность работы пробоотборника, что ведет к увели чению срока его службы, сокращению профилактических работ, плановопредупредительных ремонтов. Эксплуатационному персоналу требуется меньше времени и запасных частей для обслуживания предлагаемого пробоотбор"- ника.

1. Пробоотборник жидкости для волокнистых суспензий, содержащий перфорированный корпус с крышками и приспособление для отвода жидкости 5 и очистки перфорации, о т л и ч а юшийся тем, что, с целью повышения надежности его в работе, приспособление для отвода жидкости и очистки перфорации выполнено в виде

Щ двух закрепленных на крышках упругих полых элементов, один из которых выполнен с отверстиями, причем торцы этих элементов установлены на расстоянии друг от друга.

2. Пробоотборник по п.1, о т л ич а ю шийся тем, что упругие элементы выполнены в виде сильфонов.

3 ° HPO6OOT6OPHHR IIO IT1, 30 ð а ю шийся тем, что один из ильфонов снабжен ограничителем хода..

Источники информации принятые во внимание при экспертизе

1. Преображенский Л.И. и др.

Электрометрические методы контроля целлюлозно-бумажного производства, M., Лесная промышленность, с.245.

2. Авторское свидетельство СССР

9 320583, кл. D 21 С 9/10, 1970.
