Реферат



№ 71422

Класс 421, 3ов

СССР

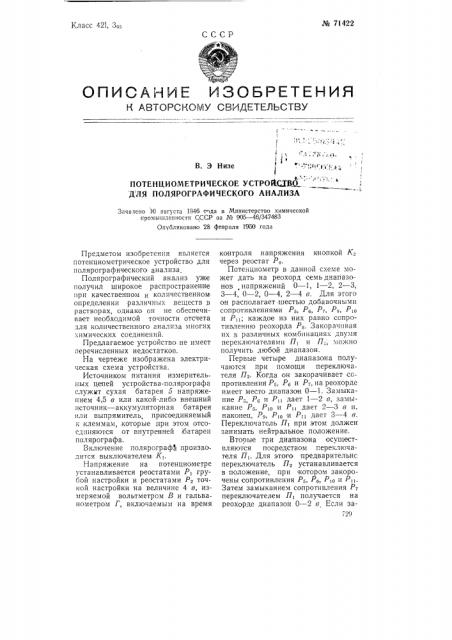

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I

| б

i Ii

В. Э Низе

\ °

ПОТЕНЦИОМЕТРИЧЕСКОЕ УСТРОФДВО ДЛЯ ПОЛЯРОГРАФИЧЕСКОГО АНАЛИЗА

Заявлено 10 августа 1946 тчда в Министерство химической промышленности СССР За № 905 — 46/347483

Опубликовано 28 февраля 1950 года

Предметом изооретения является потенциометрическое устройство для полярографического анализа.

Полярографический анализ уже получил широкое распространение при качественном и количественном определении различных ве:цеств в растворах, однако он не обеспечивает необходимой точности отсчета для количественного анализа многих химических соединений.

Предлагаемое устройство не имеет перечисленных недостатков.

На чертеже изображена электрическая схема устройства.

Источником питания измерительных цепей устройства-полярографа служит сухая батарея 5 напряжением 4,5 в или какой-либо внешний источник — аккумуляторная батарея или выпрямитель, присоединяемый к,клеммам,,которые при этом отсоединяются от внутренллей батареи полярографа.

Включение полярографа производится выключателем Кь

Напряжение на потенциометре устанавливается реостатами P, грубой настройки и реостатами Р, точной настройки на величине 4 в, измеряемой вольтметром B и гальванометром Г, включаемым на время контроля напряжения кнопкой К через реостат Р,.

Потенциометр в данной схеме может дать на реохорд семь диапазонов, напряжений 0 — 1, 1 — 2, 2 — 3, 3 — 4, 0 — 2, 0 — 4, 2 — 4 в. Для этого он располагает шестью добавочными

conpomazteHHaMH P>, Р,, P-,, Pg, Р„> и Р„; каждое из них равно сопротивлению реохорда Р,. Закорачпвая их в различных комбинациях двумя переключателями П, и П,, можно получить любой диапазон.

Первые четыре диапазона получаются при помощи переключателя 17>. Когда он закорачивает сопротивления P„., Р, и P-„íà реохорде имеет место диапазон 0 — 1. Замыкание P-„., Р, и Р„дает 1 — 2 в, замыкание Р;, Р1а и Ры дает 2 — 3 в и, наконец, Р,, Р в и Р„дает 3 — 4 в.

Переключатель П, при этом должен занимать нейтральное положение.

Вторые три диапазона осуществляются посредством переключателя П . Для этого предварительнс переключатель 172 устанавливается в положение, при котором закорочены сопротивления Р5, Рь, Р10 и Р11

Затем замыканием сопротивления Р, переключателем П, получается на реохорде диапазон 0 — 2 в Если за729 1о 7 1 -12 — 3— вр чччч

à — — Н

73! лряжения полярографирования без размыканий цепи потенциометра, в нем применены включеннь|е последовательно с реохордом сопротивления, присоединенные к контактам переключателя, осуществляющего замыкание их накоротко.

2. Потенциометрическое устрой"тво по п. 1, отл,и ч а и ц„есся

Ота. редактор М. М. Акишии применением дополнительного делителя напряжения для смещения нуля и перемены полярности.

3. Потенциометрическое устройство по п. 1 отличающееся применением дополнительного потенциометра с отдельным источником тока для измерения высоты волн полярографических кривых.
