Реферат

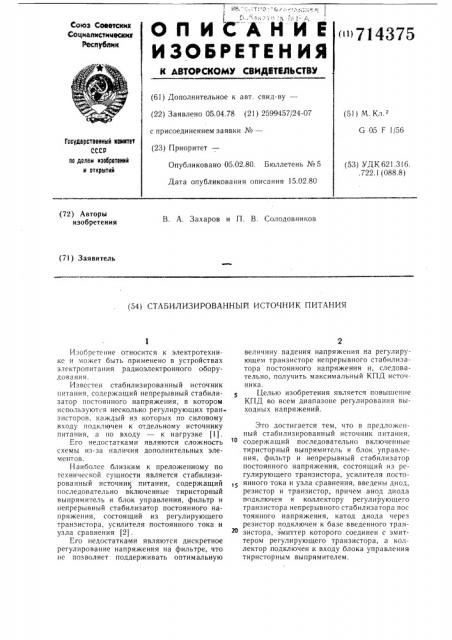

ОП ИСАНИЕ

ИЗО6РЕТЕ Н ИЯ к сато скомю свидетельств

Союз Советских

Социалистииеских

Республик

< 714375 (61) Дополнительное к авт. свид-ву (22) Заявлено 05.04.78 (21) 2599457/24-07 с присоединением заявки №вЂ” (23) Приоритет— (51) М Кa 2

G 05 F 1/56

Гооударетеенный ноетет

СССР оо делам нзооретеннй и открытей

Опубликовано 05.02.80. Бюллетень № 5

Дата опубликования описания 15.02.80 (53) УДК 621.316. .722.1 (088.8) (72) Авторы изобретения

В. А. Захаров и П. В. Солодовников (7I) Заявитель (54) СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК ПИТАНИЯ

Изобретение относится к электротехнике и может быть применено в устройствах электропитания радиоэлектронного оборудования.

Известен стабилизированный источник питания, содержащий непрерывный стабилизатор постоянного напряжения, в котором используются несколько регулирующих транзисторов, каждый из которых по силовому входу подкл1очен к отдельному источнику питания, а по входу — к нагрузке (1).

Его недостатками являются сложность схемы из-за наличия дополнительных элементов.

Наиболее близким к преложенному по технической сущности является стабилизированный источник питания, содержащий последовательно включенные тиристорный выпрямитель и блок управления, фильтр и непрерывный стабилизатор постоянного напряжения, состоящий из регулирующего транзистора, усилителя постоянного тока и узла сравнения (2).

Его недостатками являются дискретное регулирование напряжения на фильтре, что не позволяет поддерживать оптимальную величину падения напряжения на регулирующем транзисторе непрерывного стабилизатора постоянного напряжения и, следовательно, получить максимальный КПД источника.

Целью изобретения являетсч повьппение

КПД во всем диапазоне регулирования выходных напряжений.

Это достигается тем, что в предложенный стабилизированный источник питания, содержащий последовательно включенные тиристорный выпрямитель и блок управления, фильтр и непрерывный стабилизатор постоянного напряжения, состоящий из регулирующего транзистора, усилителя постоянного тока и узла сравнения, введены диод, резистор и транзистор, причем анод диода подключен к коллектору регулирующего транзистора непрерывного стабилизатора пос тоянного напряжения, катод диода через резистор подключен к базе введенного тран2О зистора, эмиттер которого соединен с эмиттером регулирующего транзистора, а коллектор подключен к входу блока управления тиристорным выпрямителем.

714375 »* формула изобретения

Il,НИИПИ Заказ 9287/45 Тираж 956 Подписное

Филиал ППП «Патент», r. Ужгород, ул, Проектная, 4

11а чертеже приведена функциональная структурная схема стабилизированного источника питания.

Устройство содержит выпрямитель 1 с блоком 2 управления, фильтр 3, непрерывный стабилизатор постоянного напряжения, состоящий из регулирующего транзистора 4, усилителя постоянного тока 5, узла сравнения 6, включенного в цель обратной связи.

Параллельно коллекторно-эмиттерному переходу регулирующего транзистора 4 включена цепочка, состоящая из последовательно соединенных диода 7, резистора 8 и транзистора 9, причем анод диода соединен с коллектором транзистора 4, эмиттеры транзисторов 4, 9 объединены и подключены к выходной шине источника, а коллектор тран- 11 зистора 9 подключен к входу блока управления тиристорным выпрямителем.

Источник работает следующим образом.

При включении стабилизированного источника питания в сеть происходит заряд конденсатора фильтра 3 от тиристорного выпрямителя 1, управляемого блоком управления 2. При этом падение напряжения на регулирующем транзисторе 4 увеличивается, и на выходе непрерывного стабилизатора постоянного напряжения устанавливается 1 выходное напряжение. Узел сравнения 6 вырабатывает сигнал рассогласования между опорным и выходным напряжением. Этот сигнал усиливается усилителем постоянного тока 5 и подается на базу регулирующего транзистора 4, замыкая цепь обратной связи регулирования. На выходе источника устанавливается стабилизированное постоянное напряжение. Как только падение напряжения на регулирующем транзисторе 4 увеличивается до величины, достаточной для И открывания транзистора 9 (через диод 7 и резистор 9), последний открывается, и напряжение на его коллекторе, являющееся управляющим сигналом для блока управления 2, уменьшается. Блок управления 2, 4О реагируя на изменение входного сигнала, изменяет угол отсечки тока тиристоров выпрямителя 1 таким образом, что напряжение на конденсаторе фильтра 3 и, следовательно, на регулирующем транзисторе 4 перестает расти. При уменьшении падения напряжения на регулирующем транзисторе 4 больше допустимого значения транзистор 9 закрывается, напряжение на его коллекторе возрастает, что вызывает изменение угла отсечки тока тиристоров так, что происходит дополнительный заряд конденсатора фильтра 3 до значения, гарантирующего работу регулирующего транзистора 4 в линейном режиме.

Таким образом, с помощью цепочки, состоящей из диода 7, резистора 8 и транзистора 9, происходит автоматическое поддержание минимального напряжения на регулирующем транзисторе, что обеспечивает минимальную мощность, рассеиваемую на регулирующем транзисторе.

Стабилизированный источник питания, содержащий последовательно включенныс тиристорный выпрямитель и блок управления, фильтр и непрерывный стабилизатор постоянного напряжения, состоящий из регулирующего транзистора, усилителя постоянного тока и узла сравнения, отличающийся тем, что, с целью повышения КПД во всем диапазоне регулирования выходных напряжений, в источник введены диод, резис тор и транзистор, причем анод диода подключен к коллектору регулирующего транзистора непрерывного стабилизатора постоянного напряжения, катод диода через резистор подключен к базе введенного транзистора, эмиттер которого соединен с эмиттером регулирующего транзистора, а коллектор подключен к входу блока управления ти ристорным выпрямителем.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 470800, кл. G 05 F 1/56, 1972.

2. Авторское свидетельство СССР № 531!39, кл. Ст 05 F 1/46, 1975.
