Реферат



пс5s! r и < б:б;н:тена МБА

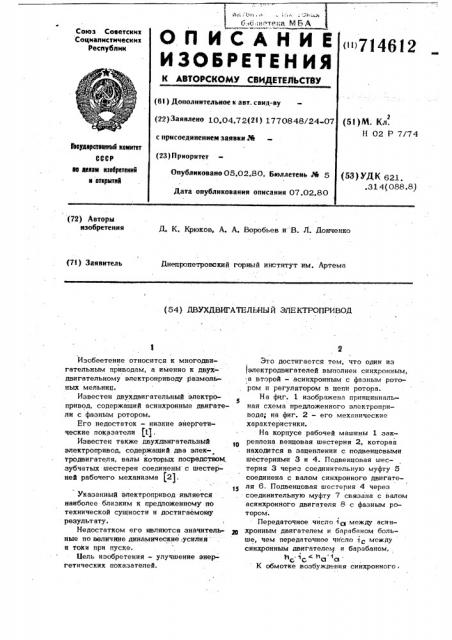

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски к

Соцнапистнчесиик

Республик

<" 7!46! 2 (63 ) Дополнительное к авт. саид-ву (22) Заявлено 10.04.72(2! ) 1770848/24-07 (5!)М. Кл.

Н 02 P 7/74 с присоединением заявки J% (23) Приоритет

Ввударствапай квнитет

СССР ав аеиам иэвбретеиий и вткрытий

Опубликовано 05.02ЯО. Бюллетень М 5 (53) УД К 621. .31 4(088,8) Дата опубликования описания 07.02.80 (72) Авторы изобретения

l1. К. Крюков, А, А. Воробьев и В. Л. Донченко

Днепропетровский горный институт им. Артема (7!) Заявитель (54) ДВУХДВИГАТЕЛЬНЫЙ ЗЛЕКТРОПРИВОД

Изобеетение относится к многодвигательным приводам, а именно к двухдвигательному электроприводу размольных мельниц.

Известен двухдвигательный электропривод, содержащий асинхронные двигатели с фазным ротором.

Его недостаток — низкие энергетические показатели (1) .

Известен также двухдвигательный электропривод, содержащий два электродвигателя, валы которых посредством зубчатых шестерен соединены с шестерней рабочего механизма (2).

1S

Указанный электропривод является наиболее близким к предложенному по технической сущности и достигаемому результату.

Недостатком его являются значительные по величине динамические усилия и токи при пуске.

Цель изобретения — улучшение энергетических показателей.

Это достигается тем, что один из

}электродвигателей выполнен синхронным, .а второй — асинхронным с фазиым ротором и регулятором в цепи ротора.

На фиг. 1 изображена принципиальная схема предложенного электропривода; на фиг. 2 — его механические характеристики.

На корпусе рабочей машины 1 закреплена венцовая шестерня 2, которая находится в зацеплении с подвенцовыми шестернями 3 и 4. Подвенцовая шестерня 3 через соединительную муфту 5 соединена с валом синхронного двигателя 6. Подвенцовая шестерня 4 через соединительную муфту 7 связана с налом асинхронного двигателя 8 с фазным ротором.

Передаточное число 1ск между асинхронным двигателем и барабаном больше, чем передаточное число 1с между синхронным двигателем и барабаном, h .i i "а "О с с

К обмотке возбуждения синхронного .,нм

Мс Мси

4иг. 2

3,, 7146 двигателя 6 подключен возбудитель 9 с,ручным или автоматическим регулятором. Обмотка ротора асинхронного двигателя 8 подключена к регулятору

10 скольжения, который одновременно является пусковым реостатом асинхронного двигателя 8.

Обмотка статора синхронного двига» теля 6 через выключатель 11, а обмотка статора асинхронного двигателя через выключатель 12 включаются на шины 13 высокого напряжения. Перед пуском выключатели 11 и 12 находятся.в отключенном положении. Сопротив ление регулятора 10 скольжения максимальное.

Пуск электропривода производят вклю чением выключателя 12 и путем уменьшения сопротивления регулятора 10 осуществляют разгон машины до скорости, соответствуюшей подсинхронной ско-, рости синхронного двигателя.

По достижении подсинхронной скороСти включается выкл1очатель 11 и путем подключения обмотки возбуждения . синхронного двигателя к возбудителю 9 синхронный двигатель 6 синхрониэируется.

8 рабочем режиме синхронный и асинхронный двигатели работают в двигательном режиме с практически равномерной

I нагрузкой, определяемой жесткостью механической характеристики асинхронного двйгателя (см, фиг. 2). Жесткость характеристики определяется величиной сопротивления автоматического регуля13 тора скольжения. Возможная неравномерность загрузки двигателей 6 и 8 будет определяться статической нечувствительностью регулятора 10 скольжения, которая не превышает 5%, При номинальной нагрузке со статическим моментом М т синхронный,двигатель работает на характеристике Х (см, фиг, 2), а асинхронный двигательна характеристике )) (точка "a"), При снижении нагрузки асинхронный двигатель перейдет работать на характеристику 5, и нагрузка двигателей будет определяться точкой "а пересечения механических характеристик, Формула изобретения

Йвухдвигательный электропривоп, Ф содержащий два электродвигателя, валы которых посредством зубчатых шестерен соединены с шестерней рабочего механизма, отличающийся тем, что, с целью улучшения энергетических показателей, один из электродвигателей выполнен синхронным а второй - асин- хронным с фаэным ротором и регулятором в цепи ротора, Источники информации, принятые во внимание при экспертизе

1. Труды первой Всесоюзной конференции по автоматизированному электроприводу.-M.-Л.: Энергия," 1975, с. 374-375.

2. Патент США № 3517566, кл. 74-411, опублик. 1968 (прототип). и аф д„н
