Реферат



t: A Hi44

" 714614

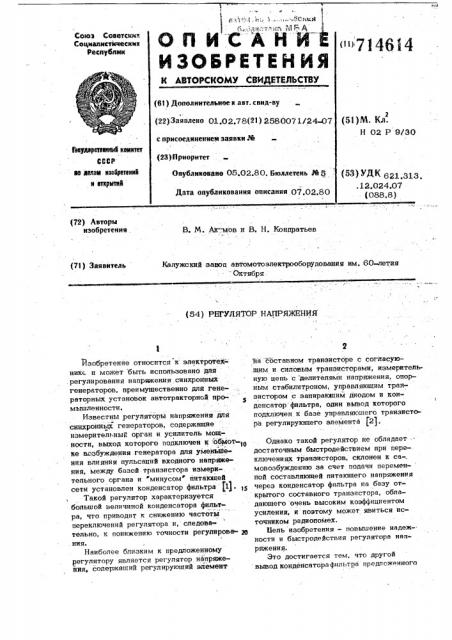

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l } Дополнительное к авт. свид-ву (22) Заявлено 01,02.78(21) 2580071/24 С)7 (51)М. Кл.

Н 02 Р 9/30 с присоединением заявки М

Ьеуддратвеиый кщтитет

СССР ае делам изабретенвй н еткуытвЯ (23) Приоритет

Опубликовано 05.02.80. Бюллетень РЯ. 5 (3) Уд 621,313.. 12.024.07 (088.8) Дата опубликования описания 07,02.80 (72) Авторы изобретения

В. М. Ак;мов н В. H. Кондратьев

Калужский завод автомотоэлектрооборудования им. 60-летия

Октября. (73) Заявитель (54) РЕГУЛЯТОР НАПРЯЖЕНИЯ

Изобретение относится к электротехник и может быть использовано для .регулирования напряжения синхронный генераторов, преимущественно для генераторных установок автотракторной промышленности.

Известны регуляторы напряжения для синхронных генераторов, содержащие измерительный орган и усилитель мощности, выход которого подключен к 06MoTке ваэбуждения генератора для уменьптення влияния пульсаций входного напряжения, между базой транзистора измерительного органа и "минусом питакхцей сети установлен конденсатор фильтра (1).

Такой регулятор характеризуется большой величиной конденсатора фильтра, что приводит к снижению частоты переключений регулятора и, следовательно, к понижению точности регулирова.- 2п ния.

Наиболее близким к предложенному регулятору является регулятор напряжения, содержаший регулирующий элемент

%a составном транзисторе с согласующим и силовым транзисторами, измерительную цепь с делителями напряжения, опорным стабилитроном, управляюшим транзистором с запирающим диодом и конденсатор фильтра, один вывод которого подключен к базе управляющего транзистора регулирующего элемента 12).

Однако такой регулятор не обладает достаточным быстродействием при переключениях транзисторов, склонен к са-. мовозбуждению эа счет подачи переменной составляющей питающего напряжения через конденсатор фильтра на базу открытого составного транзистора, обладающего очень высоким коэффициентом усиления, н поэтому может явиться источником радиопомех.

Бель изобретения — повышение надежности и быстродействия регулятора напряжения.

Это достигается тем, что другой вывод конденсатора фильтра предложенного

f0 регулятора напряжения подключен к общей точке соединения змиттера согласующего транзистора сбазой- силового тран.— зистбра.

На чертеже изображена принципиальная схема регулятора напряжения.

Управляющий транзистор 1 подключен через запирающий диод к базе согласующего транзистора 2, эмиттер которого соединен с базой силового выходного теранзйстора 3. Конденсатор 4 фильтра включен между базой транзистора 1 измерительного органа и базой выходного транзистора 3. К выводу 5 подводится напряжение генератора, а обмотка воз буждения включена между выводами

5и6.

Регулятор напряжения работает в ключевом режиме по обычной для транзисторных регуляторов схеме. Если напряже. ние генератора ниже нормы, то управляющий транзистор 1."закрыт, а силовой транзистор 3 "открыт", и по обмотке возбуждения генератора протекает ток.

При Ъеличении напряжения генератора вьнне йормы управляющий транзистор 1

"открывается, а силовой транзистор 3

"закрывается" и прерывает протекание .тока по обмотке возбуждения. Таким образом, происходит регулировайие тока в обмотке возбуждения, подсоединенной к выводам Би 6, и напряжения генератора.

Включение конденсатора фильтра между базой управляющего транзистора 1 и базойсилового транзистора 3 (в от46 14 Д личие от известного регулятора (2)) приводит к о лаблению действия отрицатель-. ной обратной связи за счет уменьшения напряжения на конденсаторе 4 и времени его переэаряда при переключениях транзисторов, что приводит к повышению быстродействия переключения транзисторов и снижению рассеиваемой мощности на силовом транзисторе 3.

Формула изобретения

Регулятор напряжения, содержащий последовательно соединенные регулирующий элемент на составном транзисторе с согласующим и силовым транзисторами, измерительную цепь с делителями напряжения, опорным стабилитроном, управляющим транзистором с запирающим диодом и конденсатор фильтра, один вывод которого подключен к базе управляющего транзистора регулирующего элемента, отличающийся тем,что,с целью повышении надежности и быстродействия, другой вывод конденсатора подключен к общей точке соединения змиттера согласующего транзистора с базой силового транзистора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Й 292448, кл. Н 02 Р 9/30, 1969.

2. Авторское свидетельство, СССР

l4 455442, кл. Н 02 Р 9/30, 1971.

+.
