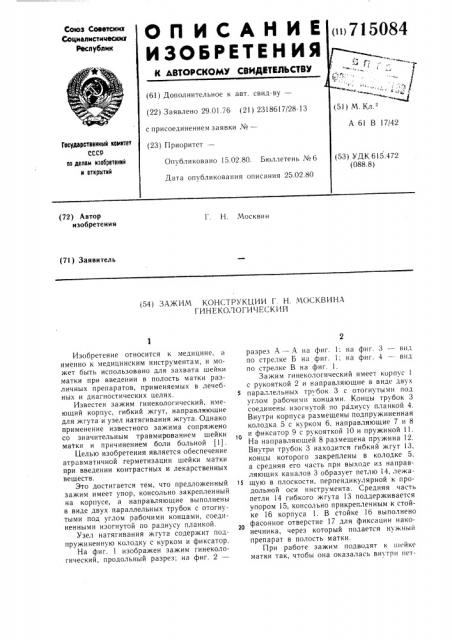

ОП ИСАЙ ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 29.01.76 (21) 2318617/28-13 с присоединением заявки ¹â€” (23) Приоритет—

7/42

Государственный каиктет

СССР оо делам нзооретений н откро:тнй.472

Опубликовано 15.02.80. Бюллетень ¹ 6

Дата опубликования описания 25.02.80 (72) Автор изобретения

Г. Н. Москви н (71) Заявитель (54) ЗАЖИМ КОНСТРУКЦИИ Г. Н. МОСКВИНА

ГИНЕКОЛОГИЧЕСКИИ

Изобретение относится к медицине, а именно к медицинским инструментам, и может быть использовано для захвата шейки матки при введении в полость матки различных препаратов, применяемых в лечебных и диагностических целях.

Известен зажим гинекологический, имеющий корпус, гибкий жгут, направляющие для жгута и узел натягивания жгута. Однако применение известного зажим а сопряжено со значительным травмированием шейки матки и причинением боли больной (1).

Целью изобретения является обеспечение атравматичной герметизации шейки матки при введении контрастных и лекарственных веществ.

Это достигается тем, что предложенный зажим имеет упор, консольно закрепленный на корпусе, а направляющие выполнены в виде двух параллельных трубок с отогнутыми под углом рабочими концами, соединенными изогнутой по радиусу планкой.

Узел натягивания жгута содержит подпружиненную колодку с курком и фиксатор.

На фиг. 1 изображен зажим гинекологический, продольный разрез; на фиг. 2— разрез А — А на фиг. 1: на фиг. 3 — вид по стрелке Б на фиг. 1; на фиг. 4 — впд по стрелке В на фиг. 1.

Зажим гинекологический имеет корпус 1 с рукояткой 2 и направляющие в виде двух

5 параллельных трубок 3 с отогнутыми под углом рабочими концами. Концы трубок 3 соединены изогнутой по радиусу планкой 4.

Внутри корпуса размещены подпружиненная колодка 5 с курком 6, направляющие 7 и 8 и фиксатор 9 с рукояткой 10 и пружиной 11.

На направляющей 8 размещена пружина 12.

Внутри трубок 3 находится гибкий жгут !3, концы которого закреплены в колодке 5, а средняя его часть при выходе из направляющих каналов 3 образует петлю 14, лежа15 щую в плоскости, перпендикулярной к продольной оси инструмента. Средняя часть петли 14 гибкого жгута 13 поддерживается упором 15, консольно прикрепленным к стойке 16 корпуса 1. В стойке 16 выполнено фасонное отверстие 17 для фиксации наконечника, через который подается нужный препарат в полость матки.

При работе зажим подводят к шейке матки так, чтобы она оказалась внутри пет715084

5 ли 14 гибкого жгута 13. После этого зажимом легко нажимают на матку и шейку матки вводят внутрь петли 14 и подтягивают курок 6. При этом гибкий жгут обхватывает шейку матки. Затем внутрь прохода шейки матки вводят наконечник и фиксируют его относительно зажима, после чего дальнейшим перемещением курка 6 обжимают шейку матки на наконечнике для обеспечения необходимой герметичности. Положение курка фиксируется фиксатором 9.

Для снятия зажима освобождают фиксатор 9, после чего колодка 5 под действием пружины 12 возвращается в исходное положение и выталкивает концы гибкого жгута 13 из трубок 3. Благодаря этому диаметр петли 14 увеличивается и шейка матки освобождается.

Формула изобретения

/. Зажим гинекологический, содержащий корпус, гибкий жгут, направляющие для жгута и узел натягивания жгута, отличающийся тем, что, с целью атравматичной герметизации шейки матки при введении контрастных и лекарственных веществ, зажим содержит упор, консольно закрепленный на корпусе, а направляющие выполнены в виде двух параллельных трубок с отогнутыми под углом рабочими концами, соединенными изогнутой по радиусу планкой.

2. Зажим по п. 1, отличающийся тем, что узел натягивания жгута выполнен в виде подпружиненной колодки с курком и фиксатора.

Источники информации, принятые во внимание при экспертизе

l. Патент США Хе 3.043.308, кл. !28-346, 1962.

715084

Ю Ю

ВаИ

/б
