Способ обратной промывки фильтра в водоочистителе

Способ обратной промывки фильтра в водоочистителе

Иллюстрации

Показать все

Реферат



Союз Советсник

Социалистические

Республик

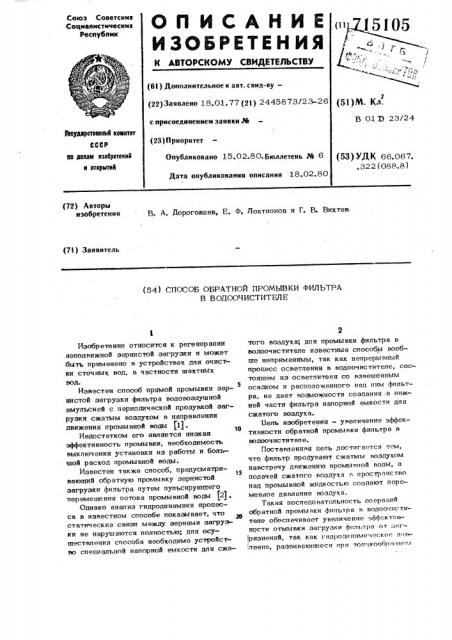

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. саид-ву— (22)Заявлено 18.01.77 (2)) 2445873/23-26 с присоединением заявки,% (23) П риоритет

Опубликовано 15.02.80. Бюллетень М 6

Дата опубликования описания 18.02.80 (51)M. Кл.

В 01 I3 23/24

Рщударетвекай кенитет

СССР йе делан кзебветекнй к етевыткН (53) УДК 66.067. . 322 (088.8) (72) Авторы изобретения (7I) Заявитель (54) СПОСОБ ОБРАТНОЙ ПРОМЫВКИ ФИЛЬТРА

В ВОДООЧИСТИТЕЛЕ того воздуха; для промывки фильтра в водоочистителе известные способы вообще неприменимы, так как непрерывный процесс осветления в водоочистителе, состояшем из осветлителя со взвешенным осадком и расположенного над пим фильтра, не дает возможности создания.в нижней части фильтра напорной емкости для сжатого воздуха.

Бель изобретения — увеличение эффективности обратной промывки фильтра в водоочис тит еле

Поставтенняя дель достигается том, что фильтр продувают сжатым воздухом навстречу движению промывной воды, а подачей сжатого воздуха и пространство над промывной жидкостью создают переменное давление воздуха.

Такая последовательность операиий обратной промывки фильтра и водоочистителе обеспечивает увеличение эффективности отмывки загрузки фильтра от заг рязнений, так как гидродинамической. л пление, развивающееся ири толчкообри.. иок1

Изобретение относится к регенерапии неподвижной зернистой загрузки и может быть применено в устройствах для очистки сточных вод, в частности шахтных вод.

Известен способ прямой промывки зер5 нистой загрузки фильтра водовоздушной эмульсией с периодической продувкой загрузки сжатым воздухом в направлении движения промывной воды (1J.

Недостатком его является низкая эффективность промывки, необходимость выключения установки из работы и большой р ас ход промы вной воды.

Известен также способ, предусматривающий обратную промывку зернистой загрузки фильтра путем пульсируюшего перемешения потока промывной воды (2).

Однако анализ гидродинамики продесса в известном способе показывает, что статические связи между зернами загрузки не нарушаются полностью; для осушествл ения способа необходимо устройст во спепиальной напорной емкости для сжаB. А. Дороговпев, E. Ф, Локтионов и Г. В. Вихтев

3 7151 перемещении промывной воды в загрузке фильтра направлено усиливается толчкообразным перемещением сжатого воздуха.

На чертеже приведен водоочистнтель для реализации способа, общий вид.

Родоочиститель содержит корпус 1 и размещенные в нем осветлнтель со взвешенным осадком 2 и зернистый фильтр 3.

Корпус снабжен патрубком 4 опорожнения, патрубками 5 и 6 подачи воздуха. 10

Производят промывку зернистой загрузки фильтра обратным током промывной жидкости. Ъщ создания обратного тока жидкости открывается вентиль на патрубке 4 опорожнения, а через натру- 15 бок 5 подается в корпус сжатый воздух, который, двигаясь навстречу потоку промывной воды, взрыхляет зернистую загрузку фильтра. Промывная вода, смывая загрязнения с поверхности взрыхленных N сжатым воздухом зерен загрузки, поступает в осветлитель со взвешенным осад.ком .2.

Воздух, накаппиваясь над поверхносчъю промывной воды, интенсифицирует ее дви- 2 жение. Открывая и закрывая венжль на патрубке 6, измеряют давпение воздуха над промывной жидкостью, создавая тем самым пульсирующее движение промывной жидкости через зернистую загрузку фильтра.

@ля интенсификации промывки переменное давление воздуха над промывной жидкостью может синхронно усипиваться эа счет подачи воздуха через патрубок 6 под переменным давлением.

Использование изобретения повышает эффективность промывки фильтра в водоочистителе без выключения становки из работы, сокращает расход промывной воды, исключает дополнительное оборудовани ее

Формула изобретения

Способ обратной промывки фильтра в водоочистителе, включающий пульсирующее перемещение промывной воды, о тл и ч а ю шийся тем, что, с целью увеличения эффективности обратной промывки фильтра,его продувают сжатым воздухом навстречу движению промывной воды, а в пространстве над промывной водой создают переменное давление воз духа.

Источники информации, принятые во внимание при экспертизе

1. Патент США М 3954620, an. 210-215, 1976.

2. Патент США % 3533507, кл. 210-140, 1970.
