Реферат



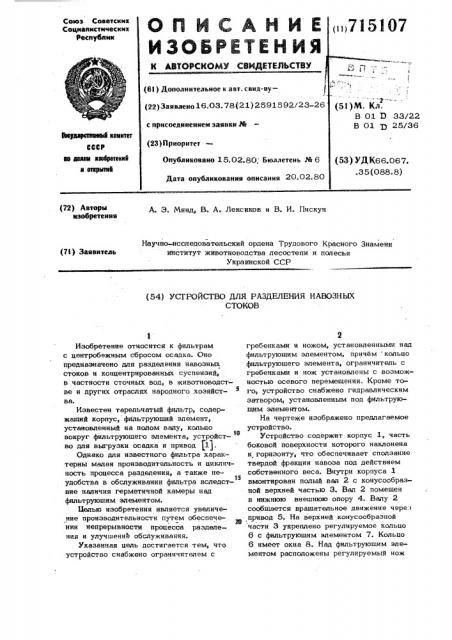

Союз Советскик

Соир апнстнческнх

Республик

О7 (61) Дополнительное к авт. свид-ву(22) Заявлено 16.03. 78(21) 2591592/23-26

D 33/22 ) 25/36 с присоединением заявки Эй (23) Приоритет

Ввударвтваивй квмитвт

CCCP ав двявм втвбрвтвиий а ONphlfllfl

Опубликовано 15.02.80; Бюллетень М 6

Дата опубликования описания 20.02.80

6.067.

88. 8) (72) А вторн изобретения

А. Э. Мянд, В. А. Лексиков и В. И. Пискун

Научно-исследовательский ордена Трудового Красного Знамени институт животноводства лесостепи и полесья

Украинской ССР (7I) Заявитель (54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ НАВОЗНЫХ

СТОКОВ

Изобретение относится к фильтрам с центробежным сбросом осадка. ОНо предназначено для разделения навозных стоков и концентрированных суспензий, в частности сточных вод, в животноводст- ве и других отраслях народного .хозяйства.

Известен тарельчатый фильтр, содержаший корпус, фильтруюший элемент, установленный на полом валу, кольцо вокруг фильтруюшего элемента, устройст16 во для выгрузки осадка и привод tlj.

Однако для известного фильтра характерны малая производительность и цикличность процесса разделения, а также неудобства в обслуживании фильтра вследст15 вие наличия герметичной камеры над фильтруюшим элементом.

Белью изобретения является увеличение производительности путем обеспече26 ния непрерывности процесса разделения и улучшениЬ обслуживания.

Указанная цель достигается тем, что устройство снабжено ограничителем с

2 гребенками и ножом, установленными над фильтруюшим элементом, причем кольцо фильтруюшего элемента, ограничитель с гребенками и нож установлены с возможностью осевого перемешения. Кроме того, устройство снабжено гидравлическим затвором, установленным под фильтруюшим элементом.

На чертеже изображено предлагаемое устройство.

Устройство содержит корпус 1, часть боковой поверхности которого наклонена к горизонту, что обеспечивает сползание твердой фракции навоза под действием собственного веса. Внутри корпуса 1 вмонтирован полый вап 2 с конусообразной верхней частью 3. Вал 2 помешен в нижнюю внешнюю опору 4. Валу 2 сообщается врашательное движение чере. привод 5. На верхней конусообразной части 3 укреплено регулируемое кольцо

6 с фильтруюшим элементом 7. Кольцо

6 имеет окна 8. Над фильтруюшим weментом расположены регулируемый нож

Через фильтрующий слой и фильтруюший элемент 7 фильтрат дифундирует в камеру 15 под действием сил тяжести и пульсирующего вакуума. Отводится фильтрат иэ камеры 15 через гидравли- ческий затвор. Твердая фракция удаляет30

3 71510

9, регулируемый по высоте ограничитель

10 с гребенками 11, пагрубок 12 для подачи навозных стоков и трубка 13 для подачи реагентов. Ограничитель 10 над фильтруюшим элементом образует камеру 14.

Конусообразная часть 3 полого вала

2, часть кольца 6 и фильтрующий элемент 7 образуют камеру 15. Она служит для сбора фильтрата и поддержания tn пульсирующего вакуума под фильтруюшим элементом 7. Для подвода пульсируюшего вакуума в камеру 15 служит трубка

16.

Устройство работает следующим обра- 15 эом. Навозные стоки подаются через патрубок 12. Привод 5 через полый вал

2 сообщает фильтруюшему элементу 7 вращательное движение., С помощью регулируемого ножа 9 и части кольца 6 20 над фильтрующим элементом 7 формируется фильтруюший слой из навозных частиц. Регулируемый по высоте ограничитель 10 с гребенками ll обеспечивает равномерное распределение навозных 25 .стоков по фильтруюшему элементу 7 и поддерживает постоянным гидравлическое сопротивление фильтруюшего слоя.

7 4 ся через окна 8 под действием центробежных сил и с помощью регулируемого ножа 9.

Предлагаемое устройство разделяет навозные стоки различной концентрации, при этом достигают улучшения качества разделения и повышается произво.дительность, установки.

Формула изобретения

1. Устройство для разделения навозных стоков, содержащее корпус, фильтруюший элемент, установленный на полом валу, кольцо фильтрующего элемента и привод, о т л и ч а ю ш е е с я тем, что, с целью увеличения производительности путем обеспечения непрерывности процесса разделения и улучшения обслуживания, устройство снабжено ограничителем с гребенками и ножом, установленными над фильтрующим элементом, причем кольцо фильтруюшего элемента, ограничитель с гребенками и нож установлены с воэможностью oceaoro перемешен ия.

2. Устройство по п. 1; о т л и ч а ющ е е с я тем, что оно снабжено гидравлическим затвором, установленным под фильтруюшим элементом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 434962, кл. В 01 13 33/22, 1971.

715107
