Реферат



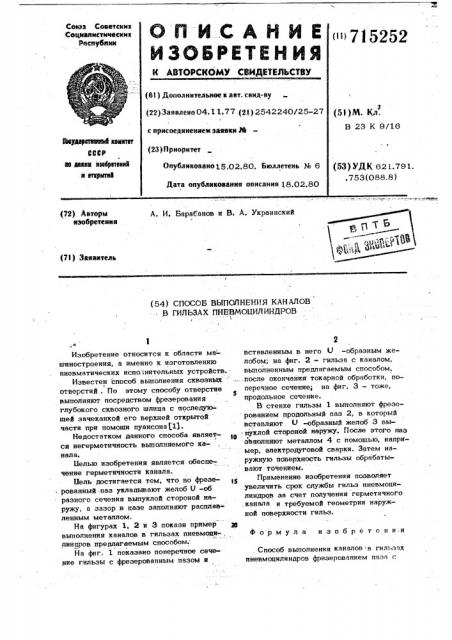

A. И. Барабанов и В. А. Украинский (72) Автори изобретения р Р 7 уфь «® (73) Заявитель (54) СПОСОБ ВЫПОЛНЕНИЯ КАНАЛОВ

B ГИЛЬЗАХ OHEBMOljHJIHHQPOB

Изобретение относится к области ма- шиностроения, а именно к изготовлению пневматических исполнительных устройств.

Известен способ выполнения сквозных

4 отверстий . По этому способу отверстие выполняют посредством фреэерования глубокого сквозного шпица с последующей эачеканкой его верхней открытой части при помощи пуансона 1 .

Недостатком данного способа является негерметичность выполняемого канала.

Белью изобретения является обеспечение герметичности канала.

Бель достигается тем, что во фрезерованный паз укладывают желоб U -об разного сечения выпуклой стороной наружу, а зазор в паэе заполняют расплавленным металлом.

На фигурах 1, 2 и 3 показн пример тв выполнения каналов в гильзах пневмоци-, линпров предлагаемым способом.

На фиг. 1 показано поперечное сечение гильзы с фреэерованиым пазом и вставленным в него U -образным желобом; на фиг. 2 - гильза с каналом, выполненным предлагаемым способом, .после окончайия токарной обработки, поперечное сечение; на фиг. 3 — тоже, продольное сечение.

В стенке гильзы 1 выполняют фрезерованием продольный паз 2, в который вставляют U -образный желоб 3 выпуклой стороной наружу. После этого паз зйиолняют металлом 4 с помощью, например, алектродут овой сварки. Затем наружную поверхность гильзы обрабатывают точением.

Применение изобретения позволяет увеличить срок службы гильз пневмопилиндров за счет получения герметичного канала и требуемой геометрии наружной поверхности гильз.

Формула иэобретени;я

Способ выполнения каналов и гильзах пневмоцилиндров фрезерованием паза с

3 715252 последующей заделкой его верхней откоы-. той части, отличающийся тем, что, с целью обеспечения герметичности канала, во фрезерованный паз укладывают желоб U -образного сечения выпуклой стороной наружу, а зазор в лазе заполняют расплавленным металлом.

Источники информации, принятые во внимание при экспертизе

l.Àвторское свидетельство СССР

% 134545, кл. В 23 С 3/26, 1972.
