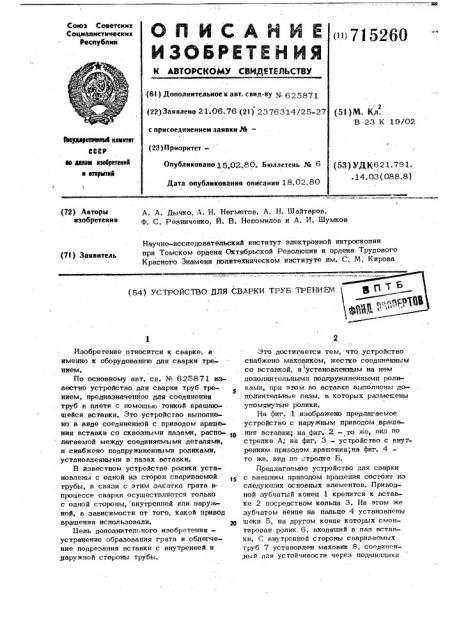

ОПИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сснез Советскин

Сониапистическин респубики »715260 (61) Дополнительное к авт. свид-ву м, 625871 (22) ЗаЯвлено 21.06.76 (2 I) 2376314/25-27 (51)М. Кл. В 23 К 19/02 с присоединением заявки ИтввуларетвеииМ квинтет

СССР вв далем изееретений и еткрытив (23) ПриоритетОпубликовано 15 02 80. Бюллетень .% 6 (53) УЛ f(621.791. .14.03(088 8) Дата опубликования описания 18.02.80 (72) Авторы изобретения

А. А. Дычко, А. H. Негметов, А. Н. Шайтаров, Ф. С. Реэниченко, Й. В. Непомипов и А. И. Шумков

Научно-исследовательский институт электронной интроскопии при Томском ордена Октябрьской Революции и ордена Трудового

Красного Знамени политехническом институте им. С. N, Кирова (73) Заявитель (54) УСТРОЙСТВО ДЛЯ СВАРКИ ТРУБ ТРЕНИЕМ

Изобретение относится к сварке, а именно к оборудованию для сварки трением.

По основному авт. св. N 625871 известно устройство для сварки труб трением, предназначенное для соединения труб в плети с помощью тонкой вращаю.щейся вставки. Это устройство вы олнено в виде соединенной с приводом вращения вставки со сквозными пазами, распо- 10 лагаемой между соединяемыми деталями, и снабжено подпружиненными роликами, установленными в пазах вставки.

В известном устройстве ролики установлены с одной из сторон свариваемой трубы, в связи с этим закатка грата в. процессе сварки осуществляется только с одной стороны, внутренней или наруж ной, в зависимости от того, какой привод вращения использовали. 20

Цель дополнительного изобретении— устранение образования грата и облегчение подрезания вставки с внутренней н наружной стороны трубы.

Это достигается тем, что устройство снабжено маховиком, жестко соединенным со вставкой, и установленным на нем дополнительными подпружиненными роликами, при этом во вставке выполнены дополнитепьнь е пазы, в которых размещены упомянутые ролики.

На фиг. 1 изображено предлагаемое устройство с наружным приводом вращения вставки; на фиг. 2 — то же, вид по стрелке. А; на фиг. 3 — устройство с внут ренним приводом вращения,на фиг. 4— то же, вид по стрелке Б.

Предлагаемое устройство дпя.сварки с внешним приводом вращения состоит из следующих основных элементов. Привод» ной зубчатый конец 1 крепится к вставке 2 посредством кольца 3. На этом же зубчатом венце на пальце 4 установлены шеки 5, на другом конце которых смонтирован ролик. 6, входящий в паз вставки, С внутренней стороны свариваемых труб 7 установлен маховик 8, соединениый дпя устойчивости через подшипники

715260 с внутренним центратором. Маховик крепится к вставке при помощи кольца 9.

1Цечки 10 крепятся с одного конца папьцем 11 R маховику à с другого к ропику 12. На вставке может крепится одновременно нескопько ропиков, которые поджимаются к трубе пружинами 13.

Устройство дпя сварки с внутренним, приводом вращения отпичается топько тем, что внутри трубы к вставке крепится при- )О водная муфта 14, попучакнцая вращение от вапа двигателя, а маховик 15 установпен на внешнем венце вставки и спужит дпя его срезания в момент срезания внутреннего венца вставки. центрирование маховика может осуществляться ропиковыми опорами, установленными ипи на внешнем центраторе, ипи на раме установки.

Устройство работает спедующим обра- 20 зом.

Вставка попучает вращение от привода, распопоженного снаружи ипи внутри трубы. Вместе со вставкой вращение попучают маховик и ролики. Затем торцы труб поджимаются к вращающейся встав-ке с заданным усипием. В процессе нагрева вставка и торцы труб разогреваются до 1150-1250 С, необходимой дпя сварки трением. При такой температуре встав- ЗО ка в зоне трения теряет свои прочностные свойства, быстро изнашивается и при повышении удельного давпения нагрева срезается со стороны распопожения приводе. В резупьтате резкой остановки 35 вставки в зоне трения маховик, имеющий запас кинетической энергии, срезает встевку с противопопожной стороны трубы и продолжает вращаться до попной остановки. Ролики, расположенные с внутренней и внешней сторокы трубы, под действием пружин продопжают закатывать образующийся сварной mos, облегчая-усповия срезания вставки и повышая качество сварного соединения. Грет, закатанный в горячем состоянии, имеет минимапьную вепичину и обладает высокими механическими свойствами в результате упрочнения накаткой.

Экспериментально установлено, что срезание вставки всегда происходит со стороны привода вращения. Например, при внешнем цриводе.вращения вставки срезается внешний венец, а внутренняя часть вставки остается.вваренной в сварной шов, Поатому установка одних родиков с двух сторон шва приведет к тому, что одна из сторон шва в период проковки после срезания вставки не будет закатываться, так как в этот момент одна иэ частей встав-, ки неподвижна. Напичие маховика поэвопит в момент проковки срезать часть вставки, находящуюся с противоположной стороны от приводы вращения, а установленные ропики будут закатывать обе стороны сварного шва, причем с одной сторо- . ны за счет вращения приводного венца вставки, с другой - эа счет вращения ме ховика до цопной его остановки.

При атом большое значение имеет наружное и внутреннее отдепение вставки, так как устраняется операция по ее пос ледующему удалению в остывшем состоянии, что резко снижает корроэионную стойкость шва и повышает трудоемкость работ.

Формула .иэобре тения

Устройство для сварки труб трением по основному авт.св. M 625871, о ти и ч а ю щ е е. с я тем, что, с цепью устранения образования гранта и обпегчения подрезания вставки с внутренней и наружной стороны трубы, оно снабжено маховиком, жестко соединенным со вставкой, и установпенными на нем дополнительными подпружиненными роликами, при этом во вставке, выполнены дополнительные пазы, в которых размещены упомянутые ролики.

ЯиЫ 5 Фиг.4

Составитель В. Власова

Редактор Г. Нечаева Техред Л. Алферова Корректор М. Демчик

Закаэ 9414/9 Тираж 1160 Подписное

ЦНИИПИ Государственного комитета СССР по делам иэобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент», г. Ужгород, ул. Проектная, 4
