Прижимное устройство короснимателя окрочного станка
Иллюстрации
Реферат

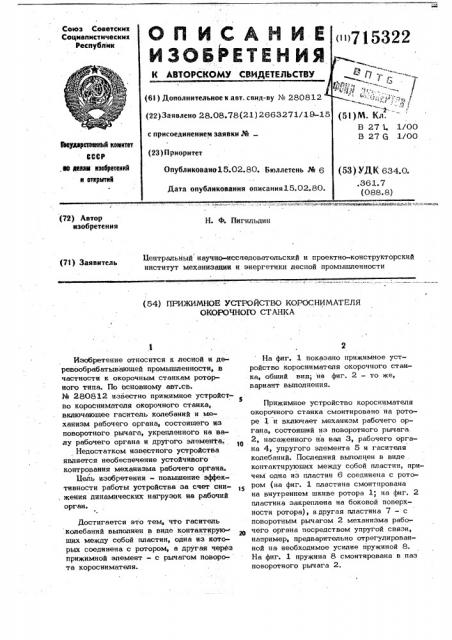

ОПИСАНИИ изоьФитиния
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистических
Республик »
"-- - /
М. Кл .
В 27, 1/ОО
В 27 Q 1/00
Ф
/ . »» (6! ) Дополнительное к авт. свид-ву № 280812 (22) Заявлено 28.08.78(21) 2663271/19-1 с присоединением заявки И (23) П риоритет
Опубликоваио15.02.80. Бюллетень,% 6
Вщд}}рствв}}яьй }I}}N}ITeT
СССР. Ю аелан }}забретеикй и вт}}ритий
) УДК 634.0, .361.7 (088.8) Дата опубликования описания15.02.80 (72) Автор изобретения
Н. Ф. Пигильдин
Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности (7!) Заявитель (54) ПРИЖИМНОЕ УСТРОЙСТВО КОРОСНИМАТЕЛЯ
ОКОРОЧНОГО СТАНКА
Изобретение относится к лесной и деревообрабатываюшей промышленности, в частности к окорочным станкам роторного типа. По основному авт.св. № 280812 известно прижимное устройство короснимателя окорочного станка, включаюшее гаситель колебаний и механизм рабочего органа, состояшего из поворотного рычага, укрепленного на ва« лу рабочего органа и другого элемента;
Недостатком известного устройства является необеспечение устойчивого контрования механизма рабочего органа. г
Цель изобретения - повышение эффективности работы устройства за счет сни, жения динамических нагрузок на рабочий орган.
Достигается это тем, что гаситель колебаний выполнен в виде контактирую ших между собой пластин, одна из которь}х соединена с ротором, а другая через прижимной элемент — с рычагом поворота короснимателя.
На фиг. 1 показано прижимное устройство коросниматепя окорочного станка, обший вид; нв фиг. 2 — то же, вариант выполнения.
Прижимное устройство короснимателя окорочного станка смонтировано на роторе 1 и включает механизм рабочего органа, состояший из поворотного рычага, 2, насаженного йа вал 3, рабочего органа 4, упругого элемента 5 и гасителя колебаний. Последний выполнен в виде . контактируюших между собой пластин> причем одна из пластин 6 соединена с рото(HG фиг. 1 пластина cMoHTIIpoBGHG на внутреннем шкиве ротора 1; на фиг. 2 пластина закреплена на боковой поверхности ротора), а другая пластина 7 — с поворотным рычагом 2 механизма рабо-. чего органа посредством упругой связи, например, предварительно отрегулированной на необходимое усилие пружиной 8.
На фиг. 1 пружина 8 смонтирована в паз поворотного рычага 2.
Д интенсивное снижение амплитуды к >лрбания возбужденного рабочего органа энергия колебания рассеивается в виде тепла. Снижение амплитуды колебания обеспечивает безотрывное копирование рабочего органа боковой поверхности лесоматериала,т.е. улучшает качество окорки, а также уменьшает динамическую нагрузку, действующую на механизм рабочего органа.
Таким образом, предлагаемое прижимное устройство позволяет максимально гасить колебания рабо"его органа, тем самым улучшить качество обработки лесоматериалов, уменьшить динамические нагрузки на рабочий орган.!
Формул а изобретения
Прижимное устройство короснимателя окорочного станка по авт.св. No. 280812, отличающееcmòeì,÷òî, с целью повышения эффективности работы устройства за счет снижения динамических нагрузок на рабочий орган, гаситель колебаний выполнен в виде контактирующих между собой пластин, одна из которых соединена с ротором, а другаячерез прижнмной элемент — с рычагом поворота короснимателя.
715322
Прижимное устройство короснимателя окорочного станка работает следующим образом.
В момент захода рабочего органа на поверхность бревна 9 рычаг 2 отклоняется на угол и одновременно деформируется упругий элемент 5. В этом случае подвижная пластина 7 скользит по неподвижной 6. Дополнительная сила, создаваемая пластинами, которая одинако- î ва по направлению и величине, учитывается при выборе статической характеристики упругого элемента. Время на саморазвод рабочего органа значительно больше, чем время на переходный процесс в момент соударения с остатком сучка.
При копировании лесоматериала с незначительными по размерам поверхностными пороками пластина, занимая определенное положение в зависимости от диаметра бревна, колеблется с небольшой амплитудой относительно оси качания рычага 2; гашение колебаний происходит за счет сил трения, возникающего контактирующимися между собой пластинами. При ударе рабочего органа о поверхностный порок (остатки сучьев, наплывы и т. д.) рычаг отклоняется на значительный угол, и из а увеличения эффективной площади контакта пластин происходит
